Обзор продукции
Низковольтное интеллектуальное устройство компенсации реактивной мощности GGJ использует автоматизированное проектирование (CAD) и вводит микропроцессорное управление для выполнения интеллектуальной следящей компенсации реактивной мощности. С рациональной конструкцией и отработанной технологией оно широко применяется в низковольтных сетях для повышения коэффициента мощности, снижения потерь реактивной мощности и улучшения качества электроснабжения; это новый тип энергосберегающего изделия. Оно предназначено для компенсации реактивной мощности трёхфазных трансформаторов мощностью 130-600 кВА. Низковольтное интеллектуальное устройство компенсации реактивной мощности GGJ имеет модульную конструкцию и широко применяется в модернизации компенсации реактивной мощности низковольтных сетей.

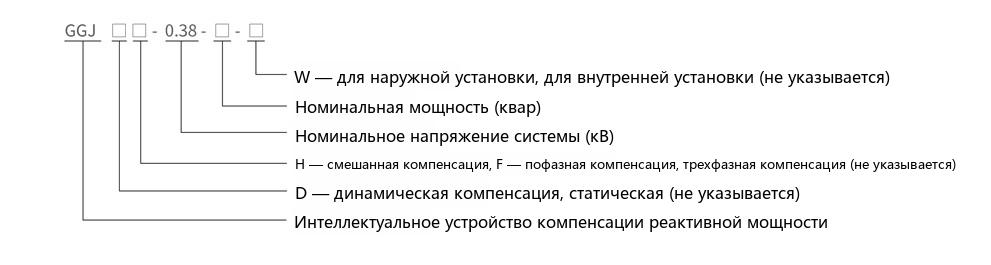

Обозначение типа
Условия эксплуатации
- Высота над уровнем моря: ≤2000 м;
- Температура окружающей среды: от -20 ℃ до +45 ℃;
- Относительная влажность: ≤90% при 20 ℃;
- Условия установки: отсутствие вредных газов и паров, токопроводящей или взрывоопасной пыли и серьёзной плесени.
Конструктивные особенности
- Управляется интеллектуальным контроллером с полными функциями и надёжными характеристиками; режим компенсации автоматический и может повысить коэффициент мощности выше 0,9:
- Отображение коэффициента мощности сети в реальном времени, диапазон отображения: отстающий (0,00-0,99), опережающий (0,00-0,99):
- Комплексные функции защиты, включая перенапряжение, чрезмерные гармоники, перекомпенсацию, неисправность системы, обрыв фазы и перегрузку;
- Установленные параметры запоминаются и не теряются после отключения питания системы; при восстановлении сети устройство автоматически переходит в рабочее состояние без необходимости присутствия персонала:
- В зависимости от баланса нагрузки сети может применяться пофазная компенсация или смешанная компенсация;
- Сильная помехоустойчивость: выдерживает импульсные помехи амплитудой 2000 В, подаваемые непосредственно из сети, выше национального профессионального стандарта.
Основные технические параметры
- Номинальное напряжение: 0,38-0,66 кВ;
- Номинальная частота: 50 Гц;
- Номинальная мощность: 1-600 квар;
- Применимый диапазон напряжения: (0,85-1,1) от номинального напряжения;
- Макс. допустимый ток: 1,3 от номинального тока;
- Цепи управления: 1-16 цепей;
- Время переключения: 1-150 с на операцию, регулируемое;
- Режим работы: автоматический, непрерывная работа.

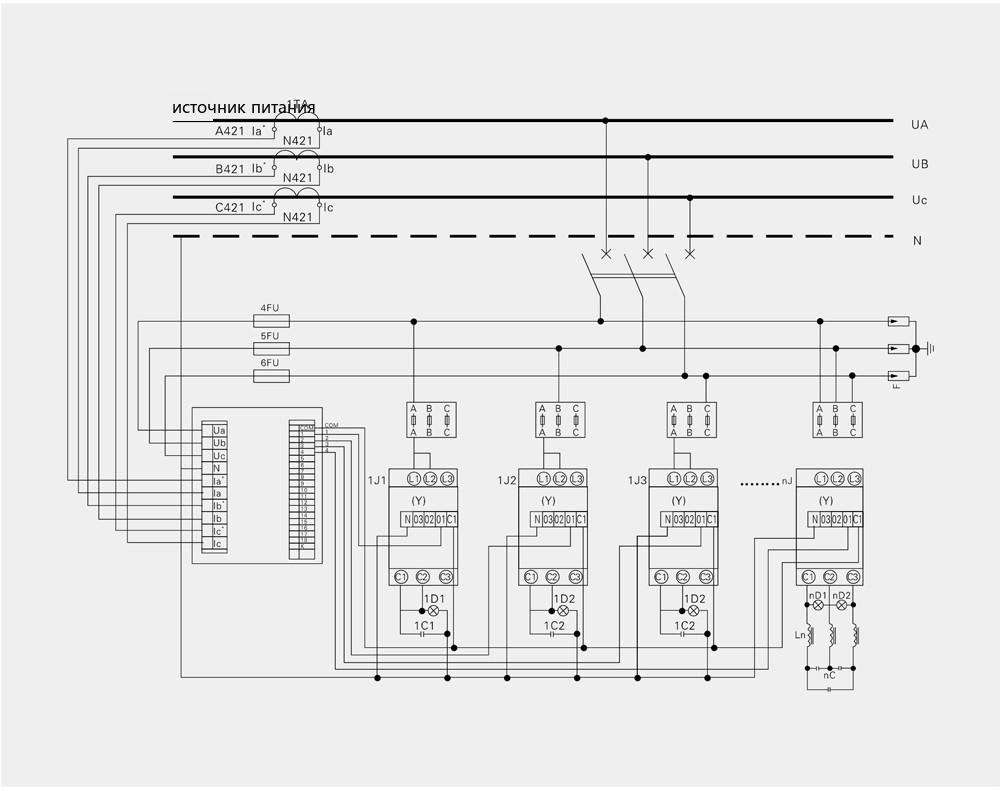

Примеры принципа системы
Информация для заказа
- Схема главной цепи;
- Мощность компенсации и режим компенсации;
- Любые условия, не соответствующие нормальным условиям эксплуатации изделия, должны быть указаны заранее.
Функции мониторинга распределительной сети
Измерение в реальном времени и почасовая запись трёхфазного напряжения, тока, частоты, активной мощности, реактивной мощности, коэффициента мощности, активной и реактивной энергии на низковольтной стороне трансформатора, а также общего коэффициента искажения напряжения и тока и содержания гармоник со 2-й по 25-ю;
С интерфейсами RS-232 и RS-485 данные могут считываться карманным компьютером, а дистанционная связь обеспечивает беспроводное снятие показаний счётчиков, тестирование устройства, настройку параметров и считывание данных измерений и записей в реальном времени;
Функция анализа данных: может анализировать, обрабатывать и статистически запрашивать данные рабочей нагрузки; всесторонне анализировать качество электроснабжения и рассчитывать коэффициент качества напряжения, коэффициент нагрузки электроснабжения, коэффициент надёжности и коэффициент максимальной нагрузки; запрашивать коэффициент мощности, активную и реактивную мощность по периодам времени; строить кривые напряжения, тока и коэффициента мощности каждой фазы; и печатать комплексные аналитические и статистические отчёты. Низковольтное интеллектуальное устройство компенсации реактивной мощности GGJ оснащено интерфейсами связи RS-232 и RS-485, поддерживающими беспроводное снятие показаний и дистанционную настройку параметров.

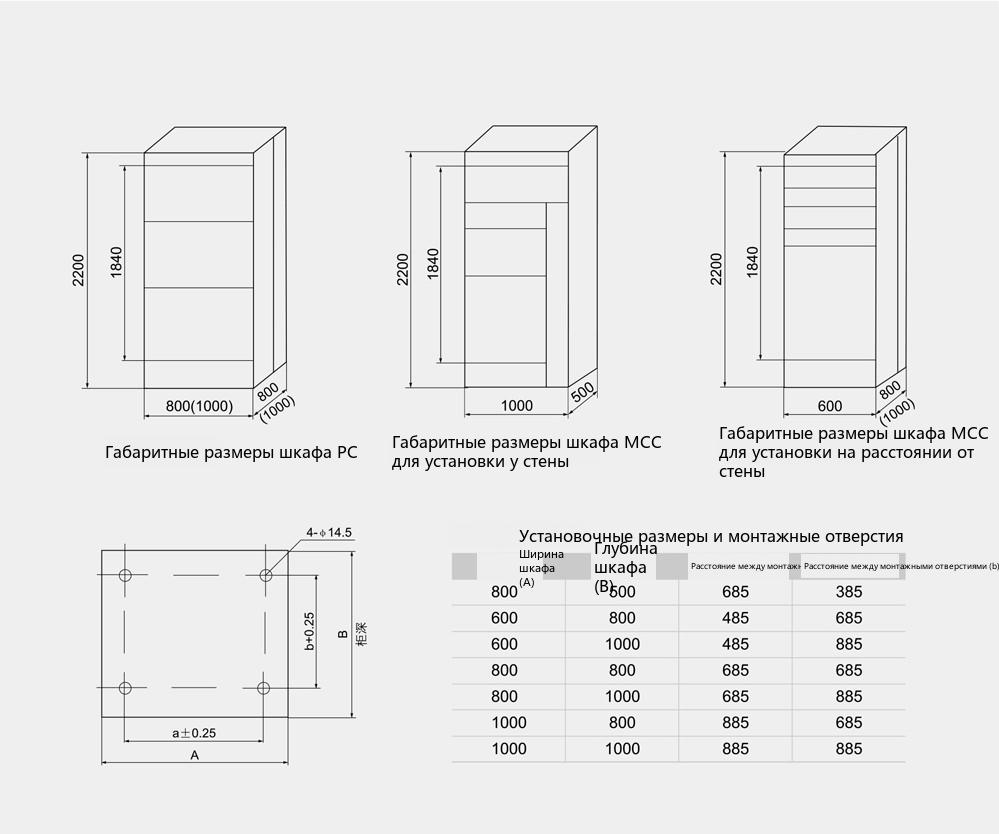

Габаритные и установочные размеры
