Низковольтное распределительное устройство GGD

Схемы главной цепи

Главная цепь шкафа GGD спроектирована с 129 схемами и 298 типоразмерами (без учёта схем и типоразмеров, производных от изменений функций вспомогательной цепи и напряжений управления). Низковольтное распределительное устройство GGD выполнено в трёх типах — GGD1, GGD2 и GGD3 — с номинальным током до 3200 А, подходит для распределительных трансформаторов мощностью 2000 кВА и ниже.

А именно:

• GGD1: 49 схем, 123 типоразмера
• GGD2: 53 схемы, 107 типоразмеров
• GGD3: 27 схем, 68 типоразмеров

Схемы главной цепи были составлены после сбора мнений большого числа проектных и пользовательских организаций, а также добавлены схемы, требуемые электростанциями. Номинальный ток увеличен до 3200 А, что подходит для распределительных трансформаторов мощностью 2000 кВА и ниже. Кроме того, разработаны конденсаторные компенсационные шкафы GGJ1-GGJ2 для удовлетворения потребностей компенсации реактивной мощности, всего с 4 схемами главной цепи и 12 типоразмерами.

Схемы вспомогательной цепи

Проектирование вспомогательной цепи разделено на две части: схемы питания и потребления и схемы электростанций. Внутри шкафа GGD достаточно места для установки вторичных компонентов.

Выбор электрических компонентов

• ◇ Шкаф GGD в основном применяет относительно хорошо отработанные электрические компоненты, уже серийно выпускаемые в стране, такие как ME, DW15, DW17, DW45, CM1 и NM1; в то же время по принципам экономичности и рациональности и с полным учётом осуществимости сохранены некоторые ещё пригодные старые изделия, такие как DZ20. Устаревшие изделия не выбираются.
• ◇ Рубильники с поворотным управлением HD13BX и HS13BX — это специальные компоненты, разработанные для нужд уникальной конструкции шкафа GGD; они изменяют режим управления механизмом, сохраняя преимущества старых изделий, и являются полезными электрическими компонентами.
• ◇ Если проектная организация выберет новые электрические компоненты с лучшими характеристиками и более полной технологией в соответствии с потребностями пользователя, шкаф GGD обеспечивает хорошую гибкость установки, поэтому обновление компонентов обычно не вызовет трудностей при изготовлении и монтаже.
• ◇ Для дальнейшего повышения динамической устойчивости главной цепи используются комбинированный зажим сборных шин ZMJ и изоляционная опора, специально предназначенные для шкафа GGD. Зажим сборных шин термоформован из высокопрочного, высокоогнестойкого материала PPO-сплава, обладает высокой электрической прочностью, хорошей самозатухающей способностью и уникальной конструкцией; одиночный или двойной зажим сборных шин можно удобно собрать простой регулировкой блочных прокладок. Изоляционная опора имеет гильзовую формованную конструкцию с низкой стоимостью и высокой прочностью, преодолевая недостаточную длину пути утечки старых изделий.

Конструкция

• ◇ Корпус шкафа низковольтного распределительного шкафа переменного тока GGD выполнен по универсальной форме шкафа; рама собрана из холодногнутой стали 8MF местной сваркой, а детали рамы и специальные сопрягаемые детали поставляются назначенными производителями стального профиля для гарантии точности и качества шкафа.
• ◇ Детали универсального шкафа спроектированы по модульному принципу и имеют монтажные отверстия 20 модулей. Высокая степень стандартизации позволяет заводу осуществлять предварительное производство, что сокращает производственный цикл и повышает эффективность работы.
• ◇ В конструкции шкафа GGD полностью учтён теплоотвод при работе. В верхней и нижней частях шкафа предусмотрено разное количество теплоотводящих щелей: при нагреве компонентов внутри шкафа тепло поднимается и выводится через верхние щели, а холодный воздух непрерывно поступает через нижние щели, так что герметичный шкаф образует естественный воздуховод снизу вверх и достигается цель теплоотвода.
• ◇ В соответствии с требованиями современного промышленного дизайна изделий шкаф GGD спроектирован с использованием золотого сечения для внешней формы и размеров деления каждой части, что делает весь шкаф элегантным и совершенно новым по внешнему виду.
• ◇ Дверь соединена с рамой поворотной петлёй, что делает установку и снятие удобными; в отбортовке двери встроена горнообразная резино-пластиковая полоса. При закрытии двери полоса имеет определённый ход сжатия, что предотвращает прямой удар двери о корпус шкафа и также повышает степень защиты двери.
• ◇ Дверь приборов, несущая электрические компоненты, соединена с рамой многожильным гибким медным проводом, а монтажные детали внутри шкафа соединены с рамой накатными винтами, так что весь шкаф образует полную цепь защитного заземления.
• ◇ Поверхность шкафа окрашена пластиком, с сильной адгезией и хорошей текстурой; весь шкаф имеет матовый тон, избегающий бликов и создающий более комфортную визуальную среду для дежурных операторов.
• ◇ Крышка шкафа может быть снята при необходимости, что облегчает сборку и регулировку главной сборной шины на месте; по четырём углам крыши шкафа установлены рым-болты для подъёма и транспортировки.
• ◇ Степень защиты шкафа — IP30; пользователи также могут выбрать IP20 или IP40 в зависимости от условий эксплуатации.

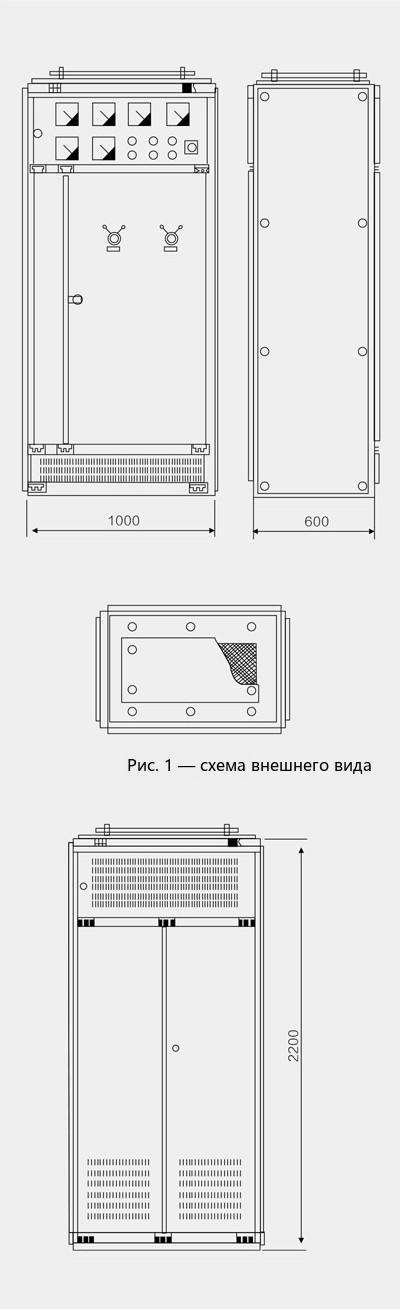

• ◇ Габаритные и установочные размеры показаны на рисунках 1 и 2.

Монтаж и эксплуатация

После прибытия изделия на приёмочную площадку сначала проверьте целостность упаковки; при обнаружении проблемы своевременно уведомите соответствующий отдел для выяснения причины. Изделия, не подлежащие немедленному монтажу, должны быть размещены в надлежащем месте в соответствии с нормальными условиями эксплуатации.

Монтаж

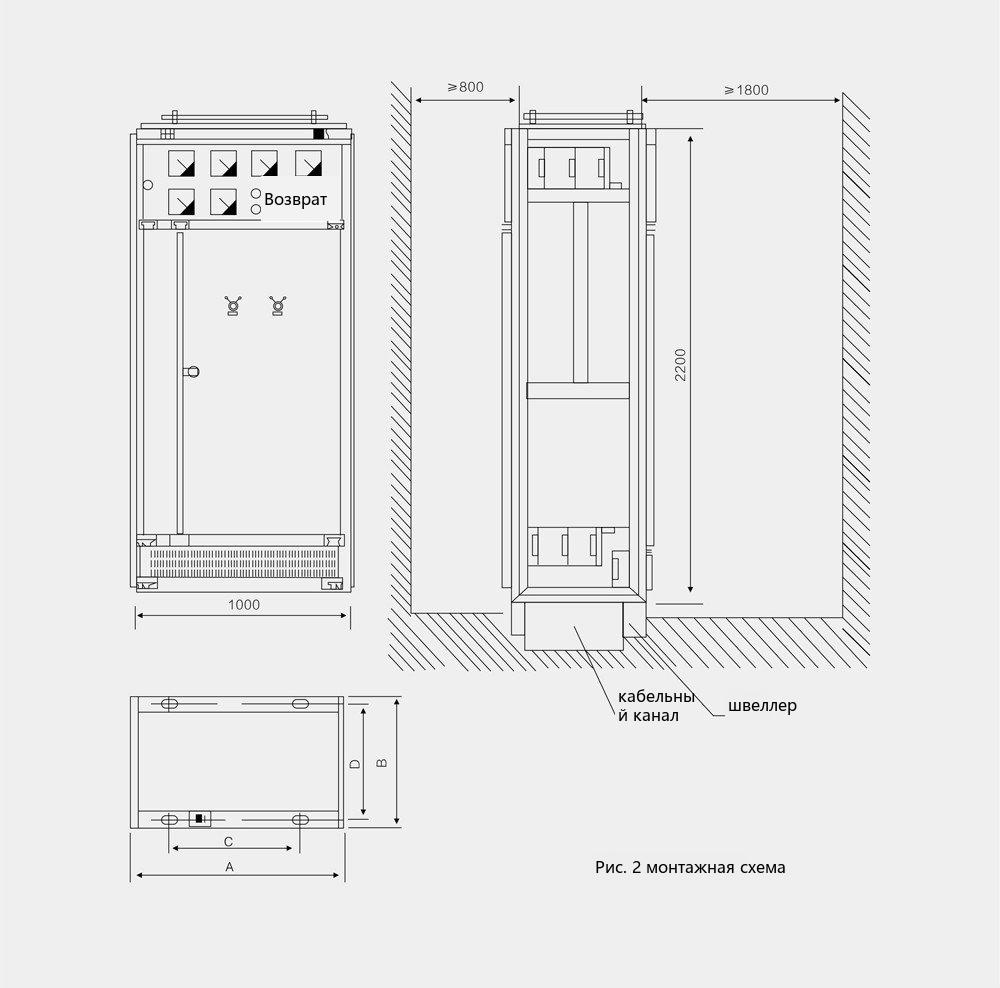

Изделие должно устанавливаться в соответствии с монтажным чертежом (см. прилагаемый рисунок 2). Фундаментная швеллерная сталь и болты предоставляются пользователем. При подключении главной сборной шины контактные поверхности должны быть ровными и чистыми, покрыты нейтральным вазелином или обработаны иным способом, а затем затянуты болтами.

Проверки и испытания, выполняемые после монтажа и перед вводом в эксплуатацию

• Проверить, не отслоилась ли краска с поверхности шкафа, суха ли и чиста ли внутренняя часть.
• Проверить, гибки ли механизмы управления электрических компонентов, без заедания и чрезмерного усилия управления.
• Проверить, надёжны и точны ли включение и отключение главных компонентов, надёжно и точно ли работают вспомогательные контакты.
• Проверить, правильны ли показания приборов и коэффициент трансформации и полярность измерительных трансформаторов.
• Проверить, исправны ли соединения сборных шин и надёжно ли установлены изоляционные опоры, монтажные детали и принадлежности.
• Проверить, соответствуют ли требованиям вспомогательные контакты, правильны ли номиналы плавких вставок, соответствуют ли уставки реле проектным требованиям и точна ли работа.
• Проверить, соответствуют ли контакты цепи электрической принципиальной схеме.
• Проверить, соответствует ли требованиям система цепи защиты.
• Сопротивление изоляции, измеренное мегаомметром на 500 В, должно быть не ниже 10 мегаом.

Меры предосторожности при использовании

• Данное изделие представляет собой низковольтный распределительный шкаф, устанавливаемый отступя от стены, обслуживаемый с одной стороны (спереди) и обслуживаемый открыванием дверей с обеих сторон. В канал обслуживания и двери изделия могут входить или открывать их только квалифицированные специалисты для управления, осмотра и обслуживания.
• После многих операций включения и отключения главные контакты воздушного автоматического выключателя могут местно обгореть и образовать углеродные отложения, увеличивая контактное сопротивление; воздушный автоматический выключатель должен периодически обслуживаться и ремонтироваться в соответствии с его руководством по эксплуатации.
• Строго запрещается отключать или включать разъединитель под нагрузкой.

Документы и принадлежности при поставке

Изготовитель должен поставить следующие документы и принадлежности:

• Упаковочный лист
• Сертификат изделия и заводской протокол испытаний
• Руководство по эксплуатации
• Соответствующие электрические чертежи
• Руководства по эксплуатации основных компонентов
• Ключи от дверей шкафа, операционные рукоятки и запасные части, указанные в договоре.

Информация для заказа

Пользователь должен предоставить при заказе:

• Схему распределительной системы главной цепи и компоновочный чертёж, номинальное рабочее напряжение, номинальный рабочий ток, ток уставки устройства защиты и необходимые технические параметры.
• Указать сечения входящих и отходящих кабелей.
• Модели, типоразмеры и количество основных электрических компонентов в распределительном устройстве.
• Если между шкафами распределительного устройства или для вводного шкафа требуется шинный мост или шинопровод, должны быть указаны конкретные данные, такие как пролёт и высота над землёй.
• Если распределительное устройство используется в особых условиях окружающей среды, это должно быть подробно описано при заказе.
• Цвет поверхности распределительного устройства и другие особые требования.

Габаритные и установочные размеры
