Обзор продукции
Настенная система GZDW-1B — это высоконадёжное изделие, разработанное на основе многолетнего опыта разработки. Она состоит из секции распределения ввода переменного тока, выпрямительной секции, секции вывода постоянного тока и секции мониторинга. Отличаясь малыми размерами, простой конструкцией и настенным монтажом, не занимающим места на полу, она в основном применяется в различных распределительных пунктах и потребительских подстанциях. Система подаёт постоянный ток для включения и отключения выключателей, а также для приборов, измерительных устройств, релейной защиты и аварийного освещения во вторичных цепях.

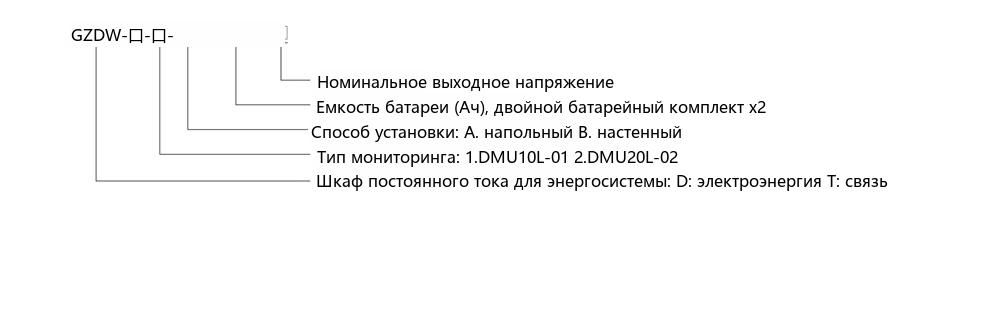

Обозначение типа
Особенности продукции
- Отличается малыми размерами, простой конструкцией и настенным монтажом, не занимающим места на полу.
- Применяет модульную конструкцию, свойственную импульсным источникам питания, с резервированием и горячим резервированием.
- Сверхширокий диапазон входного напряжения с высокой адаптивностью к сети, подходит для относительно суровых условий.
- Зарядные модули могут горячо заменяться для удобного и быстрого онлайн-обслуживания.
- Зарядные модули применяют новейшую международную технологию мягкой коммутации с высоким КПД преобразования и низкими электромагнитными помехами.
- Аппаратная технология автономного распределения тока с низким дифференциалом, типичный разбаланс выходного тока между модулями ±3%.
- Зарядные модули прошли сертификацию безопасности и электромагнитной совместимости CE, что делает их надёжными и безопасными.
- Открытая конструкция интерфейса с мощными коммуникационными функциями, позволяющая удобно подключаться к устройствам RTU подстанции или к системе компьютерного мониторинга DCS электростанции.
- Автоматическое управление и защита батареи с автоматическим мониторингом в реальном времени рабочего состояния батареи и различных параметров; при использовании вместе с инспектором батареи удобнее контролировать состояние неисправности батарейной сборки и каждого отдельного элемента.
- Предусмотрено встроенное реле контроля изоляции; также может использоваться внешнее реле изоляции или монитор изоляции, что обеспечивает гибкость.
- Удобный мониторинг состояния изоляции сборной шины постоянного тока в реальном времени.
Примечание: по требованию пользователя может быть добавлен сигнальный бокс для обеспечения функций аварийной сигнализации или предупредительной сигнализации.
Могут быть выбраны два ввода переменного тока (один из которых может подаваться от ТН при 100 VAC); при питании от ТН выходная мощность автоматически ограничивается. Настенный источник оперативного постоянного тока GZDW-1B в основном применяется в различных распределительных пунктах и потребительских подстанциях, подавая постоянный ток для включения/отключения выключателей и вторичных цепей.
