Низковольтное распределительное устройство с выкатным элементом GCK

Обзор продукции

Низковольтное распределительное устройство с выкатным элементом GCK широко применяется на электростанциях, металлургических прокатных станах, нефтехимических заводах, предприятиях лёгкой и текстильной промышленности, портах и доках, в гостиницах и офисных зданиях для распределения электроэнергии и централизованного управления двигателями в системах трёхфазного переменного тока с четырёхпроводной или пятипроводной схемой напряжением 380 В и 660 В, частотой 50 Гц и номинальным током 5000 А и ниже.

GCK прошло полные типовые испытания и получило сертификацию CCC; это сборное низковольтное распределительное устройство передового типа, спроектированное в соответствии со следующими стандартами:

Национальный стандарт GB7251.1-2005 Низковольтные комплектные устройства распределения и управления

Международный стандарт IEC60439.1-1992 Низковольтные комплектные устройства распределения и управления

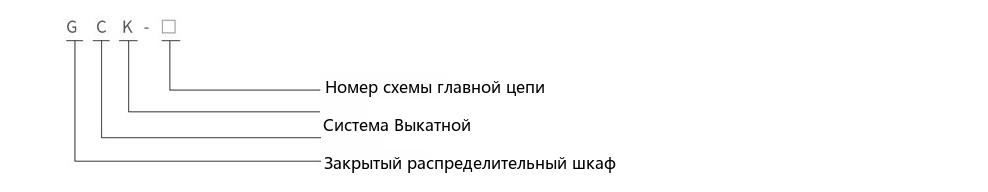

Обозначение типа

Условия эксплуатации

• Температура окружающего воздуха не выше +40 ℃ и не ниже -5 ℃, а средняя температура в течение 24 ч не выше +35 ℃;
• Относительная влажность не превышает 50% при максимальной температуре +40 ℃; при более низких температурах допускается более высокая относительная влажность, например 90% при +20 ℃;
• Воздух чистый, без коррозионных и взрывоопасных газов и без токопроводящей пыли, способной повредить изоляцию;
• Площадка свободна от значительного дрожания и ударной вибрации; оборудование устанавливается вертикально с наклоном не более 5°;
• Высота над уровнем моря не более 2000 м;
• Распределительное устройство подходит для транспортировки и хранения при температурах от -25 ℃ до +55 ℃ и до +70 ℃ в течение коротких периодов (не более 24 ч);
• Если пользователь не может обеспечить вышеуказанные условия, это должно быть согласовано с изготовителем.

Основные технические параметры

• Номинальное напряжение изоляции 660 В/1000 В
• Номинальное рабочее напряжение 400 В/660 В
• Номинальное рабочее напряжение вспомогательных цепей: AC 380 В, 220 В; DC 110 В, 220 В
• Номинальный ток сборной шины: 1000 А, 1250 А, 1600 А, 2000 А, 2500 А, 3200 А, 4000 А, 5000 А
• Номинальный ток термической стойкости сборной шины: 50 кА, 80 кА (с.к.з.) в течение 1 с
• Номинальный пиковый ток стойкости сборной шины: 105 кА/0,1 с, 140 кА/0,1 с, 176 кА/0,1 с
• Номинальный ток ответвительной сборной шины: 630 А, 1000 А, 1250 А, 1600 А
• Номинальный ток термической стойкости ответвительной сборной шины: 30 кА, 50 кА (с.к.з.) в течение 1 с
• Номинальный пиковый ток стойкости ответвительной сборной шины: 63 кА, 105 кА/0,1 с
• Степень защиты оболочки: IP30, IP40
• Схема сборных шин: трёхфазная четырёхпроводная, трёхфазная пятипроводная
• Режим работы: местный, дистанционный, автоматический

Классификация распределительных устройств

• Вводной шкаф
• Шкаф секционной связи
• Фидерный шкаф
• Шкаф управления двигателем
• Шкаф переключения источников питания
• Шкаф компенсации коэффициента мощности

Конструктивные особенности

Основная рама GCK имеет комбинированную сборную конструкцию; все конструктивные детали рамы оцинкованы и окрашены пластиком и соединены друг с другом винтами, образуя основную раму, к которой по мере необходимости добавляются двери, перегородки, разделители, выкатные блоки, монтажные кронштейны, сборные шины и электрические компоненты для сборки полного шкафа центра управления. Конструкция этого шкафа имеет следующие особенности:

Рама

• Рама собрана из C-профилей; детали рамы и специальные сопрягаемые детали поставляются нашей компанией для гарантии точности и качества шкафа.
• Формообразующие размеры деталей, размеры отверстий и интервалы оборудования модуляризованы (модуль E = 20 мм, далее то же).
• Внутренние конструктивные детали оцинкованы.
• Крышка шкафа съёмная, а по четырём углам крыши шкафа установлены рым-болты для подъёма и транспортировки.
• Рама разделена на три взаимно изолированных отсека — отсек сборных шин, отсек функциональных блоков и кабельный отсек — что предотвращает распространение аварий.

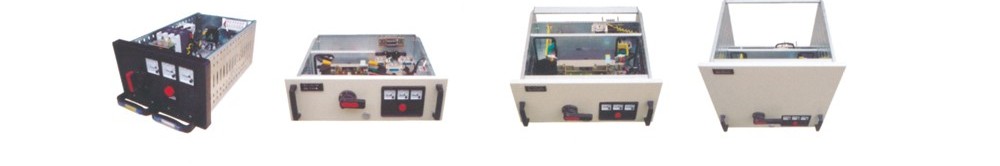

Функциональные блоки (выкатные блоки)

• Высотный модуль выкатных блоков составляет 200 мм, разделён на пять размерных серий: 1/2 единицы, 1 единица, 1,5 единицы, 2 единицы и 3 единицы. Номинальный ток цепи блока составляет 630 А и ниже (габариты см. на рисунке выше).
• Каждый шкаф MCC может вмещать до 9 выкатных блоков по 1 единице или 18 выкатных блоков по 1/2 единицы.
• Механизм управления механически сблокирован с выкатным блоком: когда главный выключатель находится во включённом положении, выкатной блок не может быть выдвинут.
• Механизм управления выкатного блока может быть заблокирован навесным замком во включённом или отключённом положении, что позволяет безопасно обслуживать электрооборудование.
• В задней части функционального блока предусмотрены штекеры ввода/вывода главной цепи и вторичные штекеры вспомогательной цепи.
• Отсеки функциональных блоков разделены металлическими перегородками.
• Выкатные блоки применяют поворотный механизм вкатывания с трёхпозиционной функцией, обеспечивая простое и надёжное управление.
• Механизм вкатывания выкатного блока GCK перемещается по спиральной дорожке на установочных деталях для вкатывания и выкатывания функционального блока; при вкатывании и выкатывании он обеспечивает трёхпозиционную индикацию и механическую блокировку, а также оснащён микровыключателем для электрической блокировки в испытательном положении.

Монтаж и эксплуатация

После прибытия изделия на приёмочную площадку сначала проверьте целостность упаковки; при обнаружении проблемы своевременно уведомите соответствующий договорный отдел для составления коммерческого акта, совместного анализа причины и проведения сертификации, а также обработки последствий.

Изделия, не подлежащие немедленному монтажу, должны быть размещены и сохранены надлежащим образом в подходящем месте в соответствии с нормальными условиями эксплуатации и правилами временного хранения электрооборудования.

• Изделие должно устанавливаться в соответствии с монтажным чертежом. Фундаментная швеллерная сталь и болты для болтового крепления предоставляются пользователем. При подключении главной сборной шины, если поверхность неровная из-за транспортировки или хранения, её следует выровнять перед подключением и затяжкой.
• При установке оборудования отдельно или в ряд отклонения по вертикальности, неровности поверхностей шкафов и зазоры между шкафами должны соответствовать требованиям таблицы 1.

Проверка и испытания перед вводом в эксплуатацию

• Проверить, не повреждена ли краска или другой покровный материал (например, пластиковое покрытие) на поверхности шкафа, суха ли и чиста ли внутренняя часть, не ослабли ли монтажные винты во всех положениях.
• Проверить, гибки ли механизмы управления электрических компонентов, без заедания и чрезмерного усилия управления.
• Проверить, надёжны и точны ли включение и отключение главных аппаратов.
• Выкатные блоки или выкатные механизмы должны выдвигаться гибко и легко, без заедания и столкновений.
• Осевые линии подвижных и неподвижных контактов выкатного блока или выкатной конструкции должны быть совмещены, а контакты должны плотно соприкасаться. Глубина вставки главных и вспомогательных контактов должна соответствовать требованиям. Механическая или электрическая блокировка должна работать правильно, а как запирание, так и освобождение должны быть надёжными.
• Выкатные блоки с одинаковыми первичными схемами, вторичными принципами и размерами должны легко заменяться, без заедания и столкновений.
• При замене плавких вставок должны соблюдаться требования инженерного проектирования.
• Уставки защиты должны быть установлены правильно в соответствии с фактической нагрузкой.
• Сопротивление изоляции, измеренное мегаомметром на 1000 В, должно быть не ниже 10 МΩ。
• Все соединения сборных шин должны быть исправны, а изоляционные опоры, монтажные детали и другие принадлежности должны быть надёжными.

Меры предосторожности при использовании

• Оборудование представляет собой низковольтный распределительный шкаф, устанавливаемый отступя от стены, обслуживаемый спереди и обслуживаемый с обеих сторон. В канал обслуживания и двери шкафа могут входить или открывать их только квалифицированные специалисты для управления, осмотра и обслуживания.
• После подключения кабелей днище распределительного устройства должно быть герметизировано для предотвращения проникновения мелких животных и возникновения аварий короткого замыкания.
• После многих операций включения и отключения, особенно после отключения и включения при коротком замыкании, контакты воздушных автоматических выключателей и автоматических выключателей в литом корпусе могут местно обгореть и образовать углеродные отложения, увеличивая контактное сопротивление; обслуживание и ремонт должны выполняться в соответствии с руководством по эксплуатации автоматического выключателя.
• После монтажа и обслуживания следует строго проверить изоляцию между отсеками и между функциональными блоками, чтобы обеспечить хорошее функциональное разделение сборки и предотвратить распространение аварий.

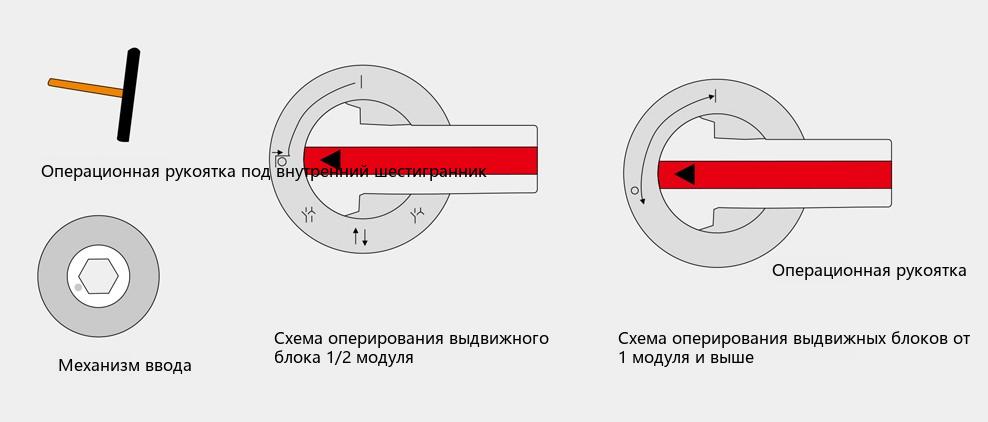

Управление выкатным блоком

Управление выкатным блоком 1/2 единицы

Механизм управления этого выкатного блока состоит из вращающейся части, вала и защёлки и обеспечивает функции включения/отключения, испытания, изоляции и блокировки выключателя. Механизм управления также оснащён микровыключателем для электрической блокировки.

Ⅰ Включённое положение: главный выключатель включён, как главная цепь, так и цепь управления подключены, а функциональный блок заблокирован. (O) Отключённое положение: главный выключатель отключён, цепь управления подключена, а функциональный блок заблокирован.

Испытательное положение: главный выключатель отключён, главная цепь отсоединена, цепь управления подключена, а функциональный блок заблокирован.

Изолированное положение: выкатной блок выдвинут на 30 мм; как главная, так и цепь управления изолированы и отсоединены, а выкатной блок заблокирован.

Выдвинутое положение: как главная цепь, так и цепь управления отсоединены, и выкатной блок может свободно выдвигаться.

Операционную рукоятку можно повернуть из положения (O) в положение (I) только после нажатия на 6 мм.

Последовательность операций: только в выдвинутом положении (↑↓) выкатной блок можно вдвинуть или выдвинуть; после поворота на 45° против часовой стрелки выкатной блок автоматически достигает изолированного положения (↗) при выдвижении. Поворот на 45° по часовой стрелке достигает испытательного положения (↑); ещё 45° по часовой стрелке достигает отключённого положения выключателя (O). Затем рукоятку нажимают на 6 мм и поворачивают на 90° по часовой стрелке для включения выключателя; для выдвижения операции выполняются в обратном порядке. При необходимости на операционную рукоятку в трёх положениях: главный выключатель отключён, испытание и изоляция — можно добавить навесной замок в качестве предохранительной меры.

Управление выкатными блоками 1 единицы и выше

Испытание: главный выключатель отключён, главная цепь отсоединена, цепь управления подключена, а функциональный блок заблокирован. Отключено: главный выключатель отключён, как главная, так и цепь управления отсоединены, и выкатной блок может свободно выдвигаться. Включено: штекеры главной цепи и цепи управления соединены, выключатель может быть включён и отключён, а функциональный блок заблокирован. I: выключатель включён; O: выключатель отключён.

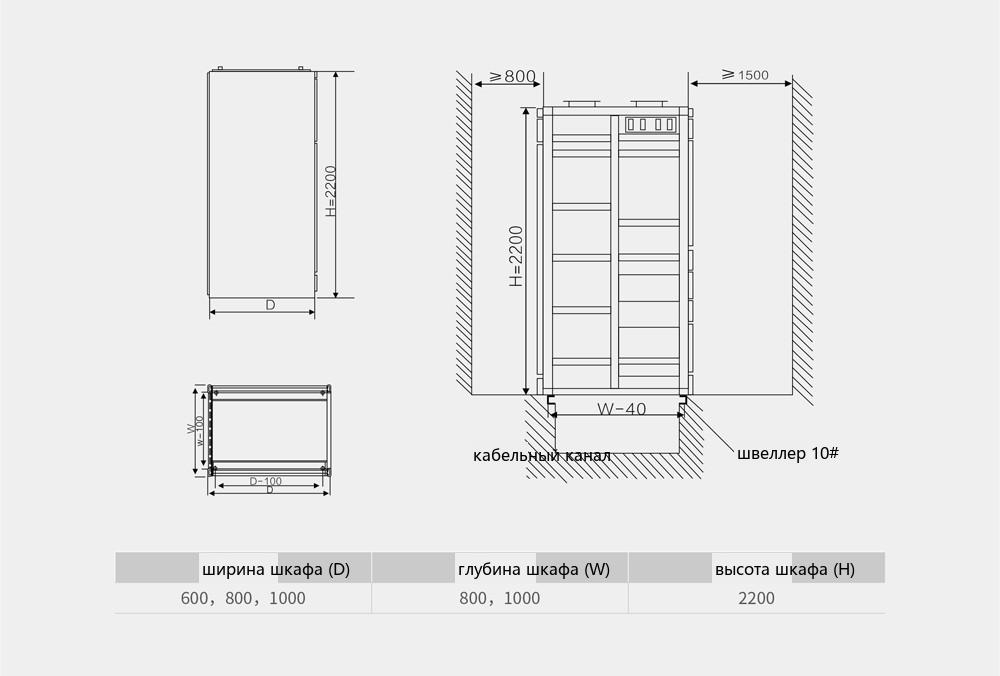

Габаритные и установочные размеры

• Габаритные размеры приведены в таблице ниже.

• Распределительное устройство серии GCK устанавливается вертикально отступя от стены; позади него находится кабельная траншея выходящих кабелей шкафа. Для удобства обслуживания расстояние от задней части до стены обычно составляет 800-1200 мм, а переднее установочное расстояние показано на рисунке ниже.

3

Указания по эксплуатации: установите механизм вкатывания выкатного блока в положение «отключено», поверните шестигранную операционную рукоятку по часовой стрелке в положение «включено», затем поверните операционную рукоятку на 90° по часовой стрелке для включения автоматического выключателя; последовательность отключения обратна вышеуказанной.

Примечание: 1. Автоматический выключатель не может быть включён, когда механизм вкатывания находится в испытательном или отключённом положении.

2. Механизм вкатывания не может управляться, когда выключатель находится во включённом положении.

Разблокирующий механизм

В правом нижнем углу выкатных блоков 1 единицы и выше есть круглое отверстие; это разблокирующий механизм двери выкатного блока. Когда механизм вкатывания выкатного блока находится во включённом положении, а рукоятка выключателя в положении «O», вытяните небольшую крышку, вставьте маленькую отвёртку в отверстие и переместите защёлку вниз, чтобы открыть дверь. После закрытия двери пластиковую крышку необходимо вернуть на место, иначе первоначальная степень защиты будет нарушена.

Документы и принадлежности при поставке

Изготовитель должен поставить следующие документы и принадлежности

• Упаковочный лист
• Сертификат изделия и заводской протокол испытаний
• Руководство по эксплуатации
• Соответствующие электрические чертежи
• Руководства по эксплуатации основных компонентов
• Ключи от дверей шкафа, операционные рукоятки и запасные части, указанные в заказе.

Информация для заказа

Пользователь должен предоставить при заказе:

• Схему распределительной системы главной цепи и компоновочный чертёж, номинальное рабочее напряжение, номинальный рабочий ток, ток уставки устройства защиты и необходимые технические параметры。
• Указать сечения входящих и отходящих кабелей。
• Модели основных электрических компонентов в распределительном устройстве, типоразмеры и количество。
• Если между шкафами распределительного устройства или для вводного шкафа требуется шинный мост или шинопровод, должны быть указаны конкретные данные, такие как пролёт и высота над землёй。
• Если распределительное устройство используется в особых условиях окружающей среды, это должно быть подробно описано при заказе。
• Цвет поверхности распределительного устройства и другие особые требования。
