Обзор продукции
Наружный интегрированный распределительный бокс серии YCJP — это наружное интегрированное распределительное устройство, объединяющее функции учёта, отходящих цепей, компенсации реактивной мощности и другие. Оно обеспечивает защиту от короткого замыкания, перегрузки, перенапряжения и утечки на землю, отличаясь малыми размерами, привлекательным внешним видом, экономичностью и практичностью. Устанавливается на опоре наружного трансформатора на опоре и является новым идеальным распределительным изделием для модернизации городских и сельских сетей. Конструкция оболочки наружного интегрированного распределительного бокса серии YCJP доступна в вертикальном и горизонтальном исполнениях, степень защиты IP54.

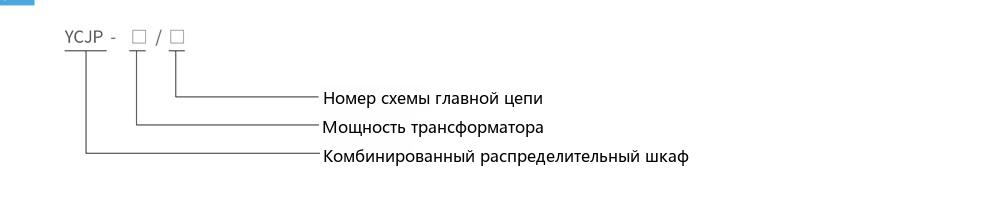

Обозначение типа
Нормальные условия эксплуатации
- Температура окружающей среды: от -25 ℃ до +40 ℃;
- Относительная влажность: среднесуточная не более 90%, среднемесячная не более 90%;
- Высота над уровнем моря: не более 2000 м;
- Устанавливается в месте, свободном от сильной вибрации и ударов и от коррозионных газов.
Конструктивные особенности
Конструкция оболочки доступна в вертикальном и горизонтальном исполнениях. Корпус изогнут из листа высококачественной нержавеющей стали толщиной 2 мм методом многократной гибки (или из сотовой двухслойной композитной панели из нержавеющей стали, обеспечивающей огнестойкость, экологичность, теплоизоляцию и защиту от конденсации) с использованием специального процесса сварки нержавеющей стали; после формовки оболочка обладает высокой общей прочностью и зеркально гладкой поверхностью без видимых следов сварки. Внутренние монтажные балки (пластины) горячеоцинкованы для обеспечения отсутствия коррозии в течение двадцати лет. Оболочка имеет двери спереди и сзади для удобства эксплуатации и обслуживания; двери оснащены высокоэластичными, стойкими к старению уплотнительными полосами, и каждая дверь оборудована как накладным замком, так и скрытым замком, причём накладной замок снабжён защитным от засорения и ржавчины дождевым козырьком. Измерительный отсек полностью закрыт с устройством пломбирования. Сбоку оболочки установлен дождезащитный и защищающий от посторонних предметов кабельный ввод; в днище пробиты вентиляционные отверстия и отверстия для выхода кабелей, а сверху предусмотрены вентиляционный канал и сетка, что обеспечивает функции водозащиты, защиты от ржавчины, пыли и посторонних предметов при степени защиты IP54. Внутренние монтажные балки (пластины) наружного интегрированного распределительного бокса серии YCJP горячеоцинкованы для обеспечения отсутствия коррозии в течение двадцати лет.
Основные технические параметры
| № | Наименование | Ед. изм. | Значение |
|---|---|---|---|
| 1 | Мощность трансформатора | кВА | 30~400 |
| 2 | Номинальное рабочее напряжение | В | AC400 |
| 3 | Рабочее напряжение вспомогательной цепи | В | AC220,AC380 |
| 4 | Номинальная частота | Гц | 50 |
| 5 | Номинальный ток | А | ≤ 630 |
| 6 | Номинальный остаточный рабочий ток | мА | 30~300 регулируемый |
| 7 | Степень защиты | - | IP54 |

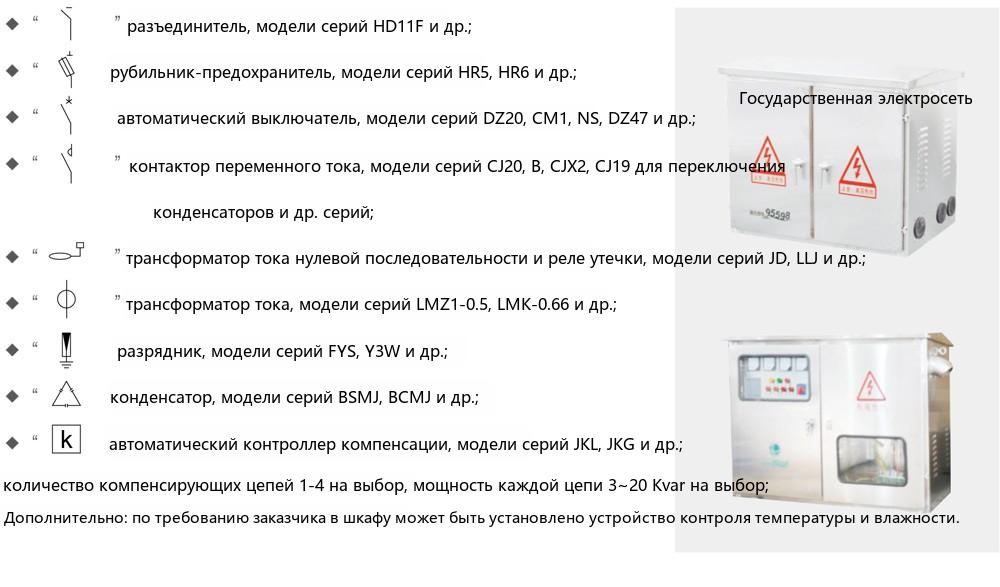

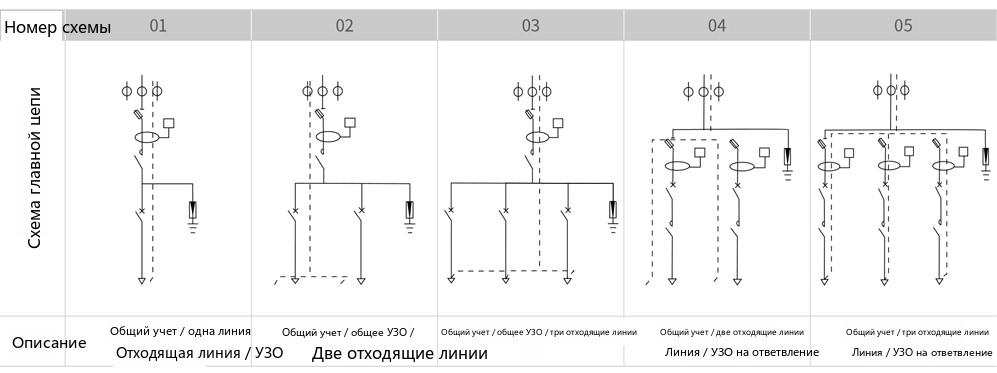

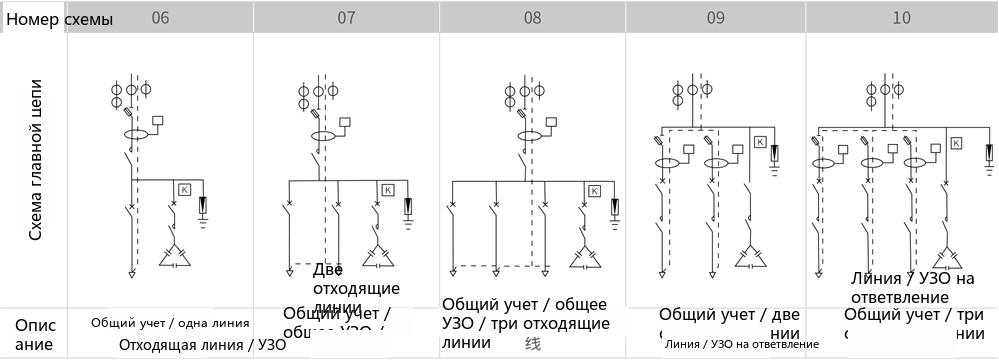

Схемы главной цепи

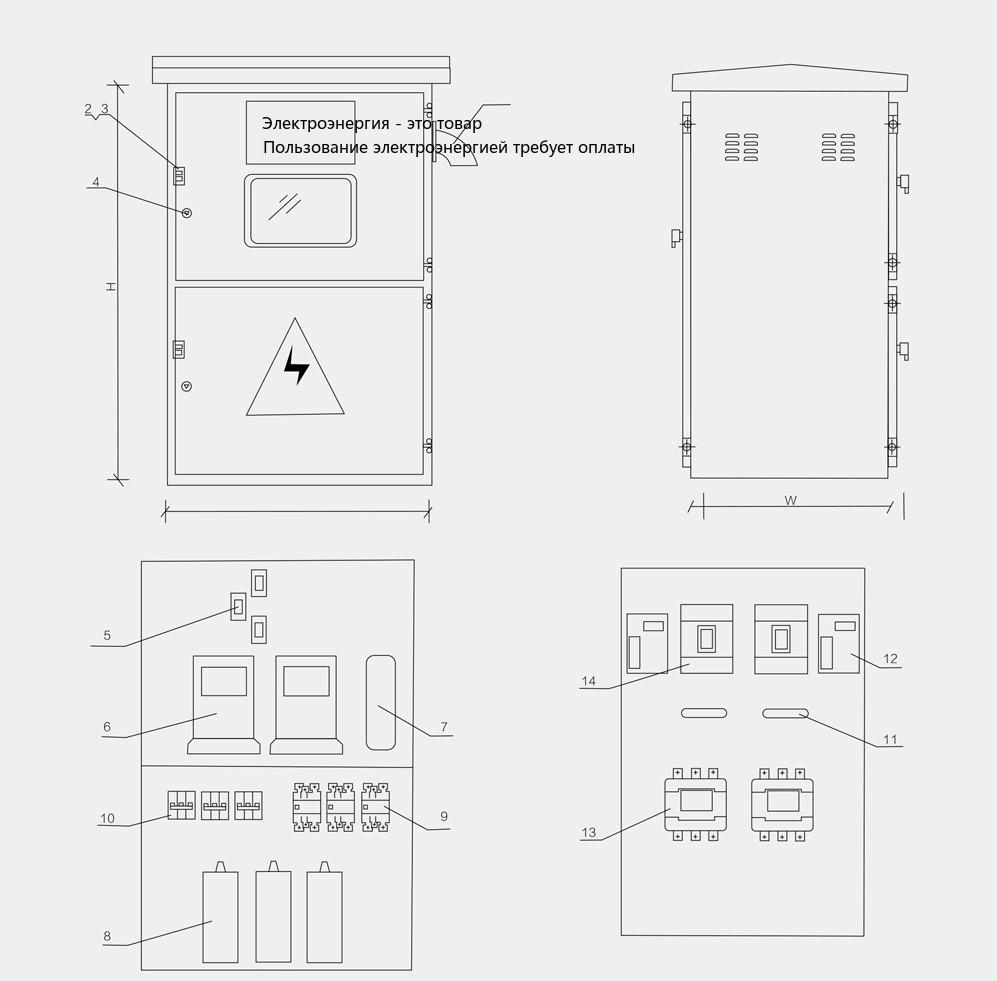

Расположение внутренних компонентов (спереди)
- 1. Кабельный ввод
- 2. Дверной замок (накладной замок)
- 3. Дождевой козырёк дверного замка
- 4. Дверной замок (скрытый замок)
- 5. Трансформатор тока
- 6. Счётчик учёта
- 7. Соединительная коробка
- 8. Конденсатор
- 9. Контактор переключения конденсаторов
- 10. Миниатюрный автоматический выключатель
Расположение внутренних компонентов (сзади)
- 11. Трансформатор тока нулевой последовательности
- 12. Реле утечки на землю
- 13. Отходящий контактор переменного тока
- 14. Отходящий воздушный автоматический выключатель
Рисунок 2: конструкция наружной оболочки (вертикальный тип)
Габаритные размеры оболочки

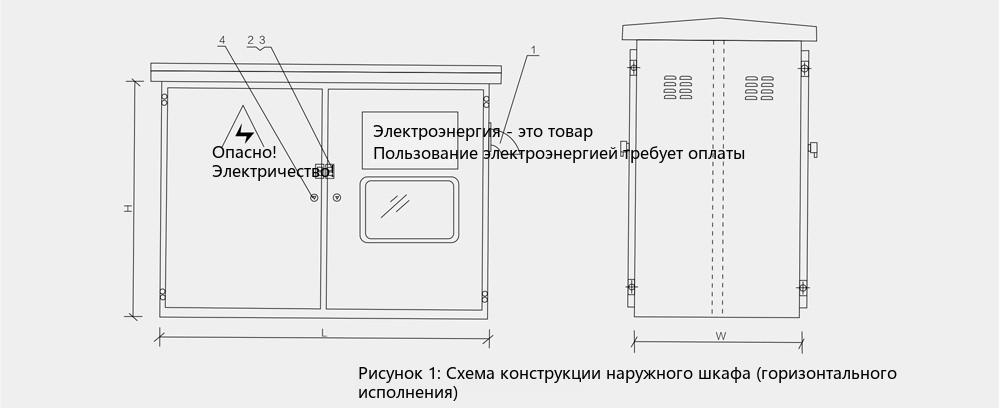

Габаритные размеры горизонтальной оболочки
| Мощность трансформатора | Номер схемы | L | W | H |
|---|---|---|---|---|
| 30~100кВА | 01、06 | 800 | 450 | 700 |
| 30~250кВА | 02、04、07、09 | 900 | 500 | 700 |
| 100~400кВА | 03、05、08、10 | 1100 | 600 | 800 |
Габаритные размеры вертикальной оболочки
| Мощность трансформатора | Номер схемы | L | W | H |
|---|---|---|---|---|
| 30~100кВА | 01、06 | 600 | 450 | 1000 |
| 30~250кВА | 02、04、07、09 | 700 | 500 | 1000 |
| 100~400кВА | 03、05、08、10 | 800 | 600 | 1100 |
Схема конструкции оболочки
