Présentation du produit
Le sectionneur de mise à la terre haute tension d'intérieur JN22B-40.5/31.5 est conforme à la norme nationale GB1985-2004 et à la norme IEC 62271-102:2002 ; il est utilisé dans les réseaux triphasés 50 Hz avec une tension nominale de 40.5 kV et peut être combiné avec les cellules d'appareillage haute tension KYN61-40.5 et autres pour la protection de mise à la terre lors de la maintenance des équipements haute tension. Il s'agit d'une version améliorée du sectionneur de mise à la terre d'origine, avec une structure simple et compacte, des performances constantes et une manœuvre facile à petit angle, et peut utiliser les pièces de liaison et de transmission du JN15-12.

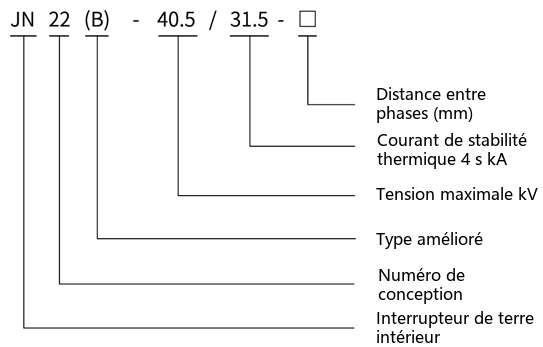

Désignation du type
JN22(B)-40.5/31.5-□ : JN - sectionneur de mise à la terre d'intérieur ; 22 - numéro de série de conception ; (B) - type amélioré ; 40.5/31.5 - tension maximale (kV) / courant thermique de courte durée 4 s (kA) ; □ - espacement entre phases (mm).
Principaux paramètres techniques
| N° | Article | Unité | Données |
|---|---|---|---|
| 01 | Tension nominale | kV | 40.5 |
| 02 | Courant de courte durée admissible nominal (4 s) | kA | 31.5 |
| 03 | Courant de fermeture en court-circuit nominal (crête) | kA | 80 |
| 04 | Courant de crête admissible nominal | kA | 80 |
| 05 | Espacement entre phases | mm | 300、350、400 |
| 06 | Niveau d'isolement nominal (tenue à fréquence industrielle 1 min, à la terre et entre phases) | kV | 95 |
| - | Niveau d'isolement nominal (tension de choc de foudre, à la terre et entre phases) | kV | 185 |

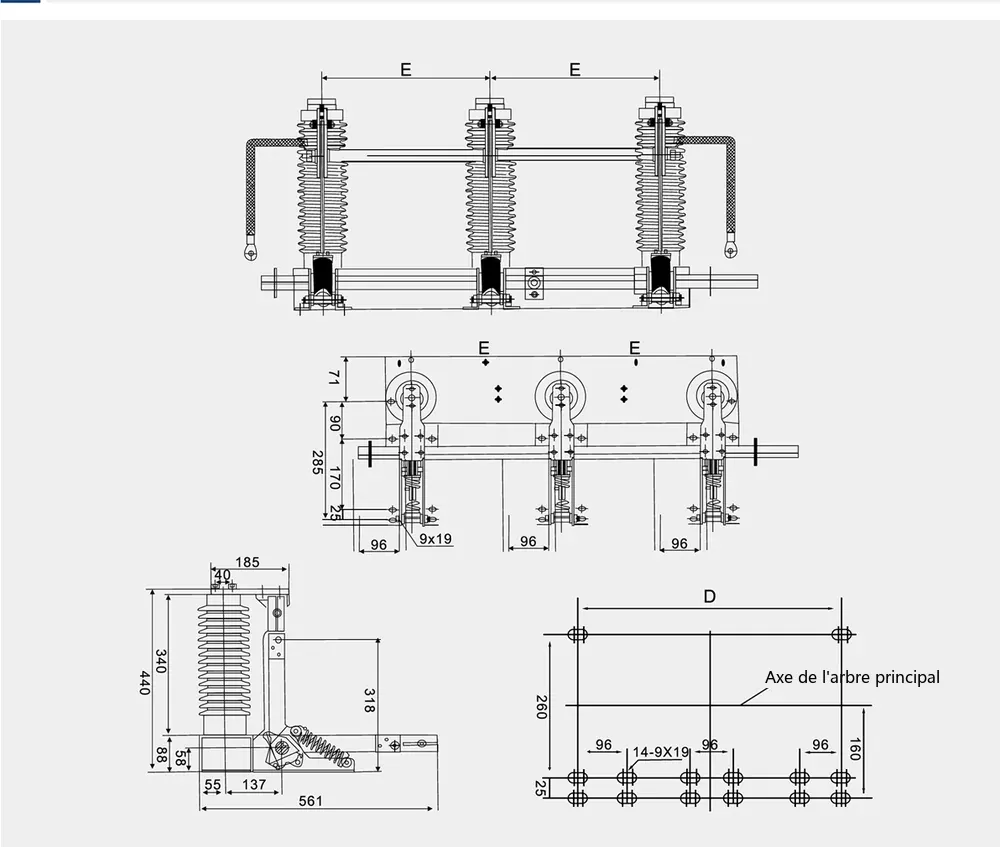

Encombrement et dimensions d'installation
Figure : encombrement et dimensions d'installation des JN22(B)-40.5/31.5
Conditions de service
- Altitude ne dépassant pas 1000 m ;
- Température de l'air ambiant : maximum +40 ℃, minimum -25 ℃ ;
- Intensité sismique ne dépassant pas 8 degrés ;
- Installé dans des emplacements sans risque d'incendie ou d'explosion, poussières sévères, corrosion chimique ou vibrations violentes.
