Présentation du produit

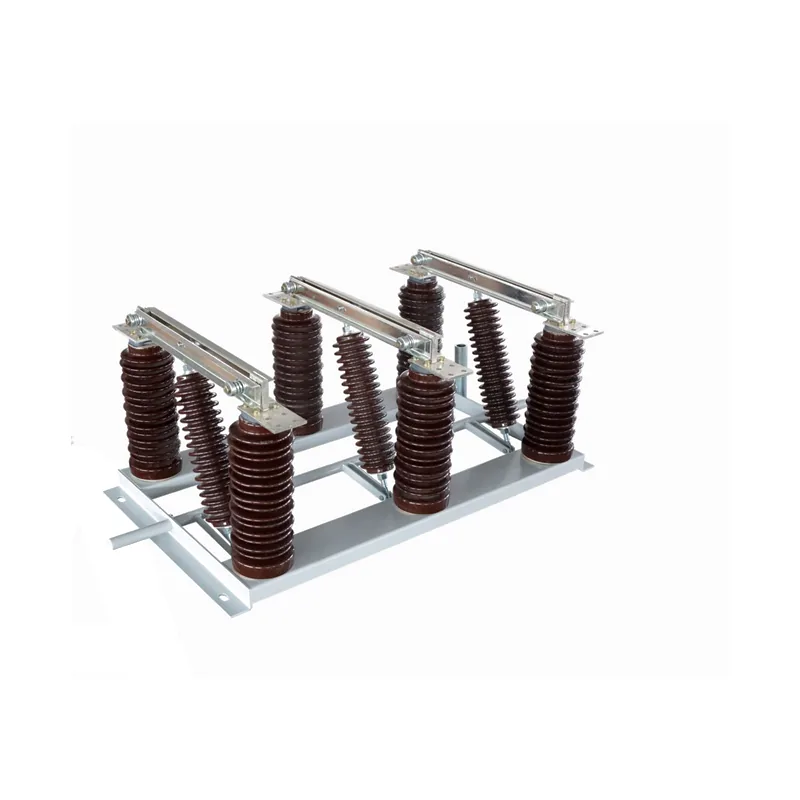

Le sectionneur haute tension d'intérieur GN27-40.5 est un nouveau type de produit utilisé dans les systèmes d'alimentation 33kV/35kV de tension nominale 40.5 kV, AC 50 Hz, pour l'ouverture et la fermeture de circuits sous tension mais sans charge ; c'est un produit de remplacement conçu et fabriqué pour succéder aux anciens produits. Il peut être utilisé avec des armoires d'appareillage haute tension ou indépendamment, et est équipé d'un mécanisme de commande CS6-2. Toutes les versions adoptent une conception à isolation renforcée et peuvent être utilisées dans des sites pollués de classe II. La série est de type à lame rotative verticale avec une base commune triphasée. Le contact fixe du côté coupure est conçu comme un contact à doigts multiples oscillant, offrant les avantages d'une faible pression de contact par doigt, d'une faible usure, d'une grande surface de dissipation thermique et d'un faible couple de manœuvre ; de plus, des isolateurs supports à grande ligne de fuite et des isolateurs de tige de traction offrent des performances d'isolement élevées et une résistance mécanique élevée. Pour répondre aux divers besoins, des versions encastrées, traversantes et à lame de mise à la terre sont disponibles. La série peut être installée horizontalement, verticalement ou inclinée. Ces méthodes d'installation diverses permettent au sectionneur haute tension d'intérieur GN27-40.5 de s'adapter aux exigences d'implantation des différentes armoires d'appareillage haute tension.
Principaux paramètres techniques
| Modèle | Tension nominale (kV) | Courant nominal (A) | Courant nominal de courte durée admissible (valeur efficace/durée) (kA/4 s) | Courant nominal de crête admissible (kA) | Tension de tenue aux impulsions de foudre à la terre (kV) | Tension de tenue aux impulsions de foudre à travers la coupure (kV) | Tension de tenue à fréquence industrielle 1 min à la terre (kV) | Tension de tenue à fréquence industrielle 1 min à travers la coupure (kV) |
|---|---|---|---|---|---|---|---|---|
| GN27-40.5/630-20 | 40.5 | 630 | 20/4s | 50 | 185 | 215 | 95 | 115 |
| GN27-40.5/1250-31.5 | 40.5 | 1250 | 31.5/4s | 80 | 185 | 215 | 95 | 115 |
Le tableau ci-dessus énumère les principaux paramètres techniques du sectionneur haute tension d'intérieur GN27-40.5.
Caractéristiques structurelles
- Conception scientifique et rationnelle avec une structure nouvelle ;
- Engagement rotatif à contacts multiples avec une bonne capacité d'autonettoyage, améliorant la dissipation thermique ;
- Contacts disposés en deux plans : faible couple de manœuvre, pression de contact élevée et réglage facile ;
- Grande ligne de fuite et isolation renforcée, avec des tensions de tenue répondant aux exigences les plus élevées ;
- Paliers ajoutés sur l'arbre rotatif : durée de vie plus longue et manœuvre légère.

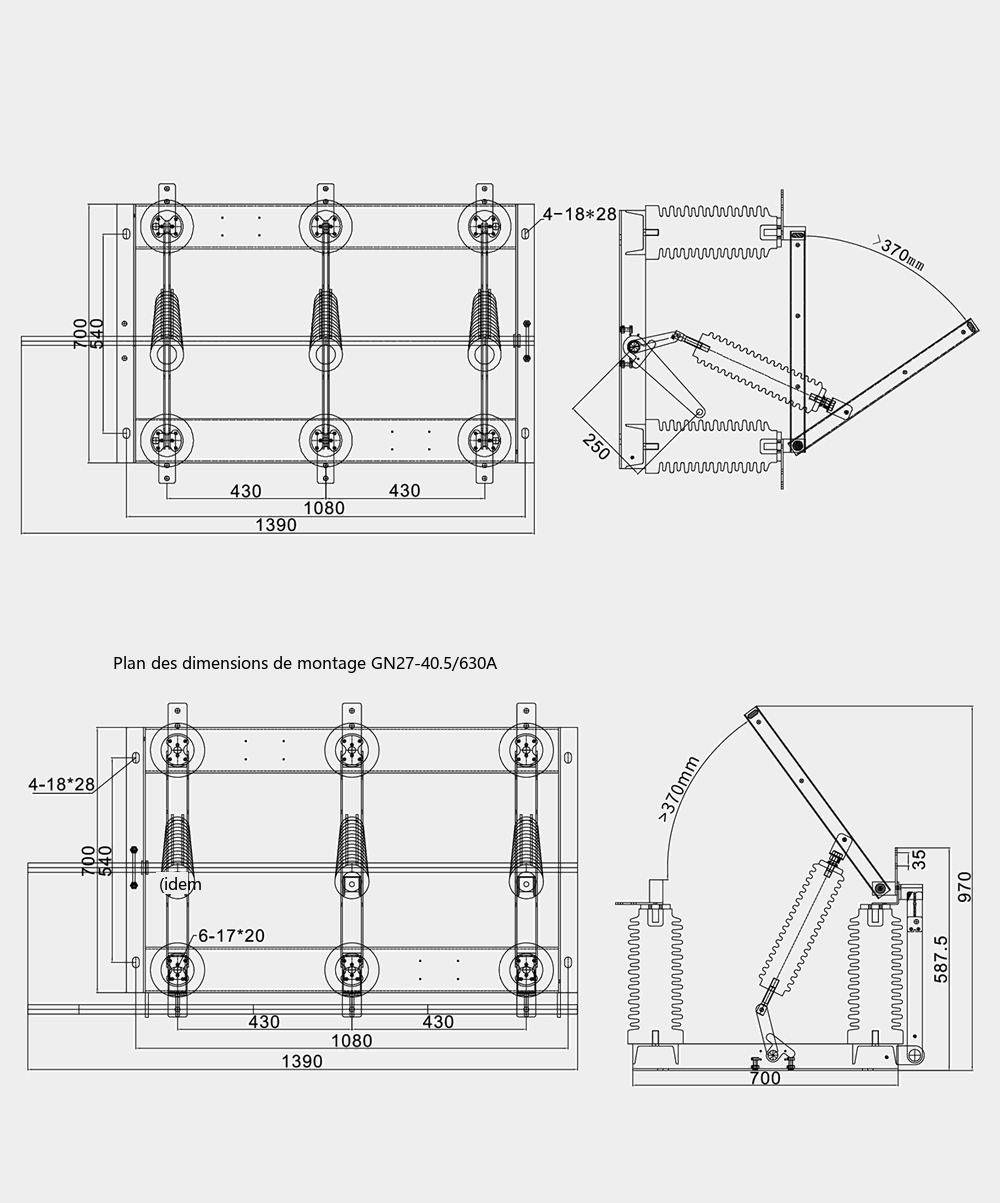

Encombrement et dimensions d'installation
Conditions de service
- Altitude : ne dépassant pas 1000 m ;
- Température ambiante : limite supérieure +40℃, limite inférieure -25℃ ;
- Humidité relative : moyenne journalière ne dépassant pas 95 %, moyenne mensuelle ne dépassant pas 90 % ;
- Intensité sismique ne dépassant pas le degré 8 ;
- Exempt d'incendie, de risque d'explosion, de forte pollution, de corrosion chimique et de vibrations violentes.
