Présentation du produit

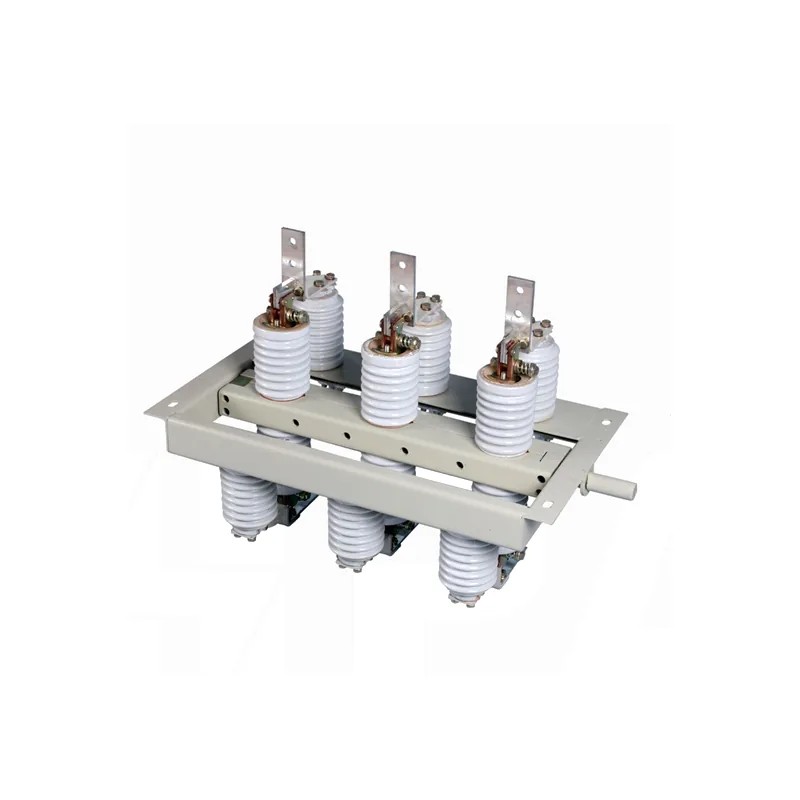

Le sectionneur haute tension d'intérieur rotatif GN30-12 est un nouveau type de sectionneur à lame rotative. Sa structure principale fixe deux ensembles d'isolateurs et de contacts sur les plans supérieur et inférieur d'une base commune triphasée, et l'ouverture et la fermeture sont réalisées par rotation de la lame. Le sectionneur GN30-12D est basé sur le GN30-12 et ajoute une lame de mise à la terre pour répondre aux besoins des différents systèmes d'alimentation. Le produit est de conception compacte, occupe peu d'espace, a une forte capacité d'isolement et est facile à installer et à régler ; ses performances sont conformes à GB1985-89 « Sectionneurs et sectionneurs de mise à la terre à haute tension AC ». Il est adapté aux systèmes d'intérieur de tension nominale 10 kV, AC 50 Hz et inférieure, pour l'ouverture et la fermeture de circuits sous tension mais sans charge, et peut être utilisé avec des armoires d'appareillage haute tension ou indépendamment.

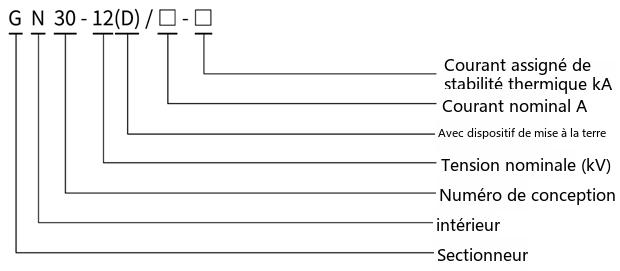

Désignation du type
| Code | Signification |
|---|---|
| G | Sectionneur |
| N | Intérieur |
| 30 | N° de conception |
| 12 | Tension nominale (kV) |
| (D) | Avec dispositif de mise à la terre (GN30-12D) |
| □-□ | Courant thermique nominal (kA) / Courant nominal (A) |
Principaux paramètres techniques
Principaux paramètres techniques du GN30-12 (image d'échantillon originale ; modèle comme indiqué sur la figure). Les principaux paramètres techniques du sectionneur haute tension d'intérieur rotatif GN30-12 sont indiqués dans le tableau ci-dessus.
| Modèle | Tension nominale (kV) | Courant nominal (A) | Courant nominal de courte durée admissible 4 s (valeur efficace) (kA) | Courant nominal de crête admissible (kA) |
|---|---|---|---|---|
| GN30-12/S400-12.5 | 12 | 400 | 12.5 | 31.5 |
| GN30-12/S630-20 | 12 | 630 | 20 | 50 |
| GN30-12/S1000-31.5 | 12 | 1000 | 31.5 | 80 |
| GN30-12/S1250-31.5 | 12 | 1250 | 31.5 | 80 |
| GN30-12D/400-12.5 | 12 | 400 | 12.5 | 31.5 |
| GN30-12D/630-20 | 12 | 630 | 20 | 50 |
| GN30-12D/1000-31.5 | 12 | 1000 | 31.5 | 80 |
| GN30-12D/1250-31.5 | 12 | 1250 | 31.5 | 80 |

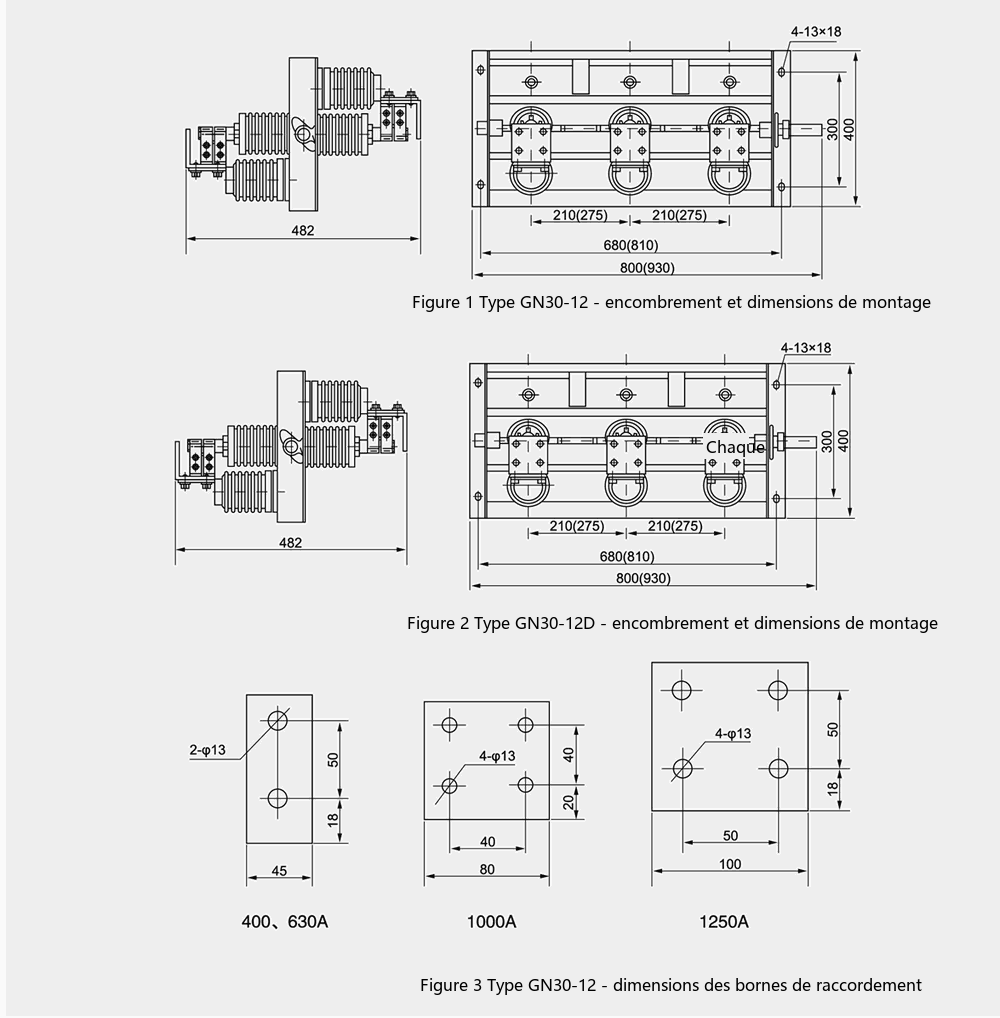

Encombrement et dimensions d'installation
Structure : deux groupes d'isolateurs et de contacts sont fixés sur les plans supérieur et inférieur de la base commune triphasée, ouverture/fermeture par rotation de la lame de contact. La structure à lame de mise à la terre de type D du sectionneur haute tension d'intérieur rotatif GN30-12 répond aux doubles exigences de sécurité d'isolement et de mise à la terre.
Conditions de service
- Altitude ne dépassant pas 1000 m ;
- Température ambiante : limite supérieure +40℃, limite inférieure -10℃ ;
- Humidité relative : moyenne journalière ne dépassant pas 95 %, moyenne mensuelle ne dépassant pas 90 % ;
- Intensité sismique ne dépassant pas le degré 8 ;
- Exempt de sites avec poussière importante, substances chimiquement corrosives et explosives ;
- Exempt de vibrations violentes fréquentes.
