Présentation du produit
Le sectionneur de mise à la terre haute tension d'intérieur JN2-40.5 est un appareil haute tension d'intérieur conçu en équivalence avec les normes IEC 129-84 « Sectionneurs et sectionneurs de mise à la terre » et IEC 694-84 « Règles communes pour l'appareillage haute tension », et conformément aux dispositions relatives aux sectionneurs de mise à la terre de la norme GB1985-89 « Sectionneurs et sectionneurs de mise à la terre à courant alternatif haute tension ». Il est utilisé dans les réseaux triphasés 50 Hz de 35 kV et moins, est équipé d'un dispositif de surveillance de tension, et présente une structure simple et fiable, un effort de manœuvre faible et une installation et une mise en service aisées. Il est normalement utilisé dans les cellules d'appareillage JYN1-40.5 et GFC-40.5 et peut également être utilisé de manière autonome.

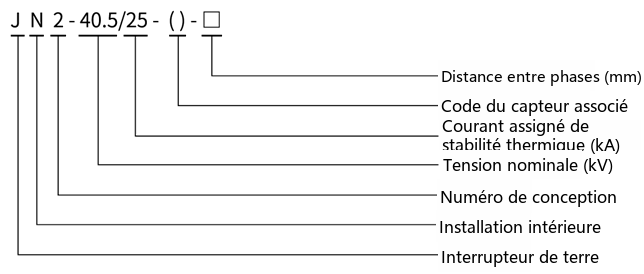

Désignation du type
JN2-40.5/25-( )-□ : distance entre phases (mm), code du capteur monté, courant thermique de courte durée nominal (kA), tension nominale (kV), numéro de série de conception, installation d'intérieur, sectionneur de mise à la terre.
Principaux paramètres techniques
| N° | Article | Unité | Données |
|---|---|---|---|
| 01 | Tension nominale | kV | 40.5 |
| 02 | Courant thermique de courte durée 4 s (valeur efficace) | kA | 25 |
| 03 | Courant dynamique (crête) | kA | 63 |
| 04 | Courant de fermeture en court-circuit (crête) | kA | 63 |
| 05 | Niveau d'isolement nominal (tension de tenue aux ondes de choc de foudre, à la terre et entre phases) | kV | 185 |
| - | Niveau d'isolement nominal (tenue à fréquence industrielle 1 min du circuit principal, à la terre et entre phases) | kV | 95 |
| - | Niveau d'isolement nominal (tenue à fréquence industrielle 1 min du circuit secondaire) | kV | 2 |
| 06 | Décharge partielle du dispositif d'affichage de tension | pC | 2 |

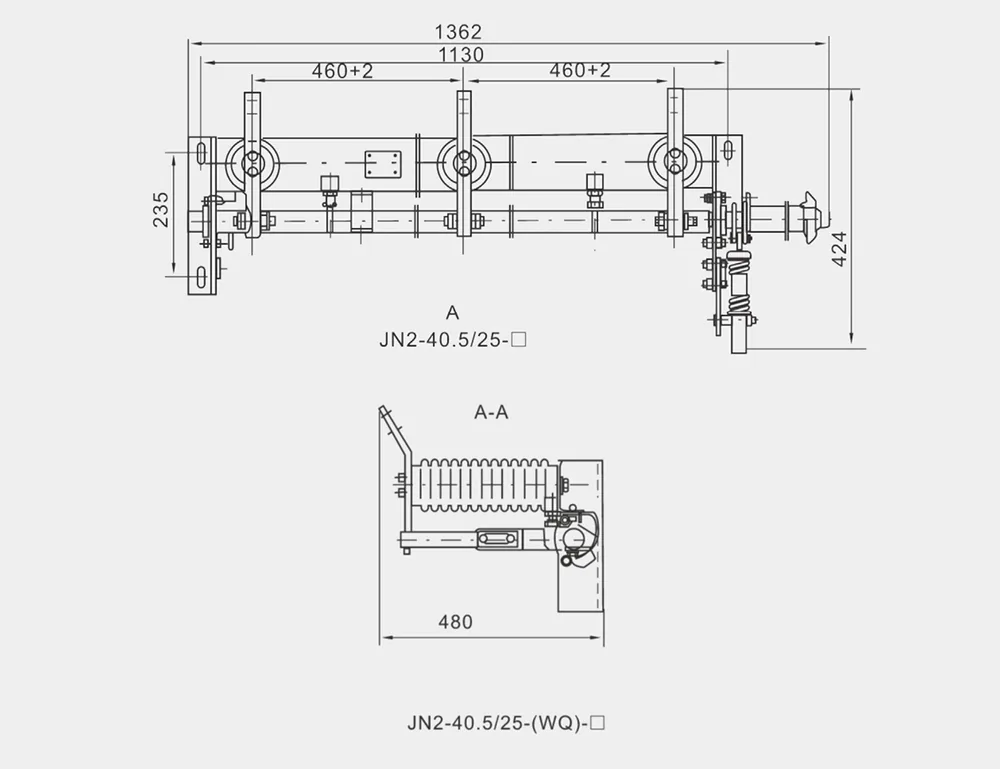

Encombrement et dimensions d'installation
Figure : encombrement et dimensions d'installation des JN2-40.5/25-□ et JN2-40.5/25-(WQ)-□
Caractéristiques structurelles
Le système de manœuvre de ce sectionneur de mise à la terre est conçu de type à accumulation d'énergie par ressort avec capacité de fermeture rapide. À la fermeture, la tringlerie de manœuvre entraîne l'engrenage pour fermer l'arbre principal ; l'ouverture est similaire. Différents modèles de dispositifs d'affichage de présence de tension haute tension peuvent être montés, et les isolateurs supports peuvent être en résine époxy ou de type DXN à affichage passif de présence de tension.
Conditions de service
- Température de l'air ambiant : maximum +40 ℃ ; minimum -10 ℃ dans les zones ordinaires et -25 ℃ dans les zones de grand froid. Remarque : stockage et transport admis à -30 ℃ ;
- Altitude ne dépassant pas 1000 m ;
- Humidité relative : moyenne journalière ne dépassant pas 95 %, moyenne mensuelle ne dépassant pas 90 % ;
- Intensité sismique ne dépassant pas 8 degrés ;
- Emplacements sans risque d'incendie ou d'explosion, pollution sévère, corrosion chimique ou vibrations violentes.
- Remarque : si les conditions de service dépassent les valeurs ci-dessus, elles doivent être convenues entre l'utilisateur et le fabricant.
