Présentation générale
Le disjoncteur à vide d'extérieur ZW32ABG-12 adopte le principe d'extinction d'arc sous vide et un mécanisme de commande à aimant permanent, intégrant la technologie des microprocesseurs, les technologies modernes de communication réseau et les nouveaux matériaux de fabrication d'appareillage. C'est un appareil de distribution d'extérieur avec une tension nominale de 12 kV et un courant alternatif triphasé de 50 Hz. Ce disjoncteur à vide d'extérieur ZW32ABG-12 est largement utilisé dans les réseaux de distribution urbains comme interrupteur de sectionnement ou d'interconnexion, ou dans les systèmes de distribution ruraux. Comme interrupteur de départ des postes de transformation d'extérieur, le disjoncteur à vide d'extérieur ZW32ABG-12 peut efficacement remplir les fonctions d'un réenclencheur traditionnel, coupant et établissant le courant de charge et le courant de court-circuit. Le ZW32ABG-12 est conçu pour une installation sur poteau et offre un fonctionnement fiable et sans entretien dans les réseaux de distribution d'extérieur.

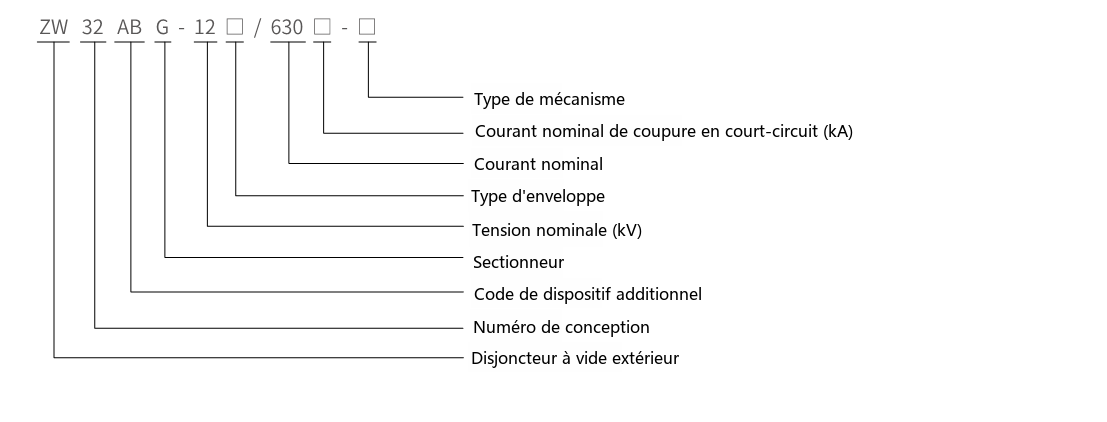

Désignation du type
Conditions normales de service
◇ Température de l'air ambiant : -40°C à +55°C, différence de température journalière : variation quotidienne 25°C ; ◇ Altitude : ne dépassant pas 2000 m ; ◇ Vitesse du vent : ne dépassant pas 35 m/s ; ◇ Niveau de pollution : IV ;
Site d'installation : un endroit exempt de risques inflammables, explosifs et de corrosion chimique ;
◇ Intensité sismique ne dépassant pas le degré 8 ;
| N° | Désignation | Unité | Données |
|---|---|---|---|
| 1 | Distance entre contacts | mm | 9±1 |
| 2 | Course de surpression des contacts | mm | 2.05 |
| 3 | Vitesse d'ouverture | m/s | 1±0.2 |
| 4 | Vitesse de fermeture | m/s | 0.6±0.2 |
| 5 | Temps de rebondissement des contacts à la fermeture | ms | ≤2 |
| 6 | Distance entre axes des phases | mm | 340±1.5 |
| 7 | Désynchronisme d'ouverture/fermeture triphasé | ms | ≤2 |
| 8 | Résistance du circuit conducteur de chaque phase | μΩ | <80 (hors sectionneur et transformateur de courant) |
| 9 | Temps de fermeture | ms | 30~80 |
| 10 | Temps d'ouverture | ms | 23~45 |
| 11 | Poids | kg | environ 105 |

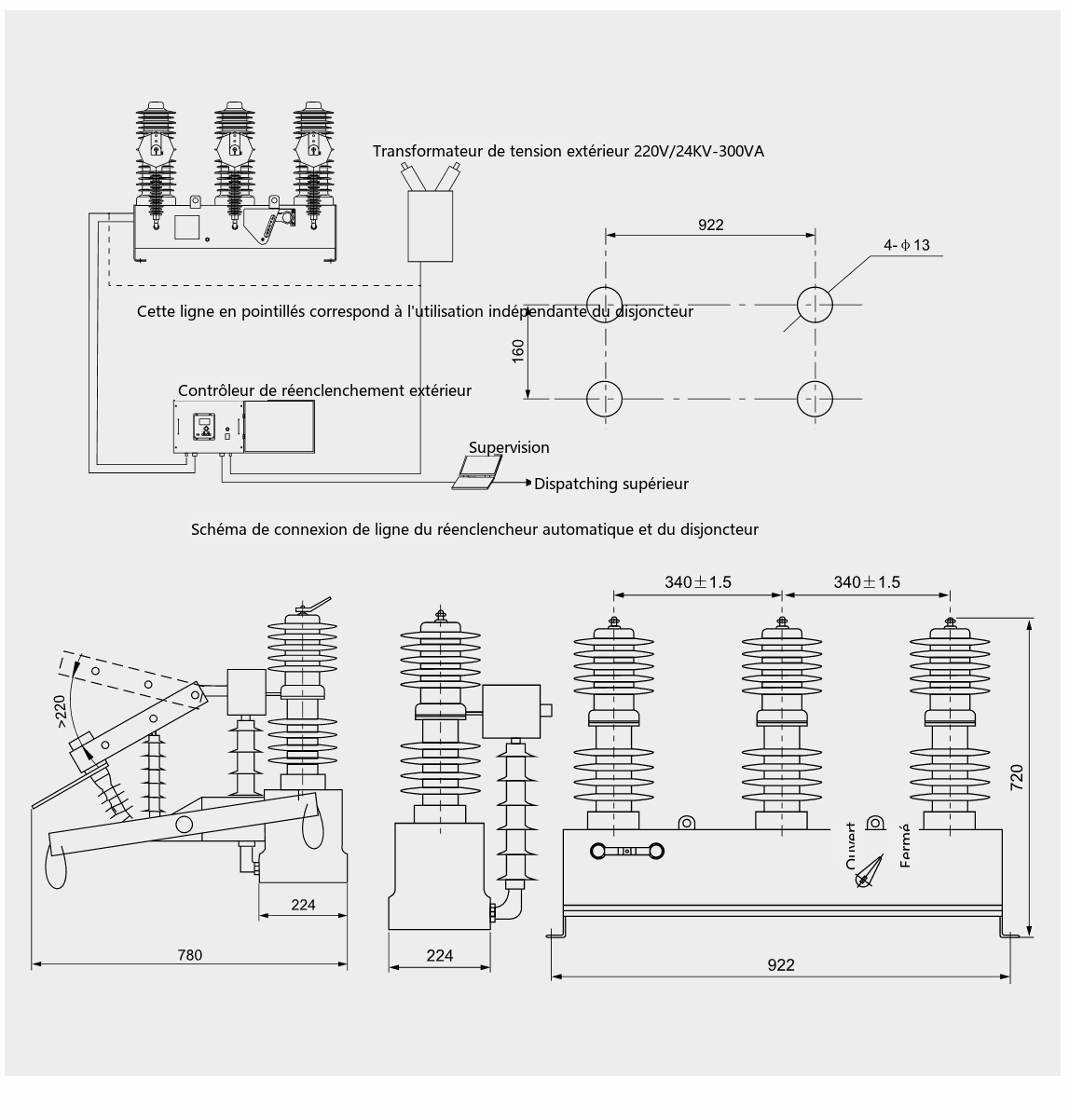

Dimensions d'encombrement et de montage
