Présentation du produit
Le disjoncteur à vide haute tension d'extérieur ZW7-40.5kV/630A est utilisé dans les systèmes d'alimentation triphasés de 50 Hz, 40,5 kV pour la coupure et l'établissement du courant de charge, du courant de surcharge et du courant de court-circuit.
Le disjoncteur à vide haute tension d'extérieur ZW7-40.5kV/630A adopte une structure de type poste extérieur avec un mécanisme de commande à ressort, offrant une forte capacité de coupure et un fonctionnement fiable ; le disjoncteur à vide haute tension d'extérieur ZW7-40.5kV/630A convient aux postes de transformation extérieurs, aux réseaux de distribution urbains et ruraux ainsi qu'aux systèmes de distribution industriels et miniers, répondant aux exigences de fonctionnement fréquent et de protection fiable.

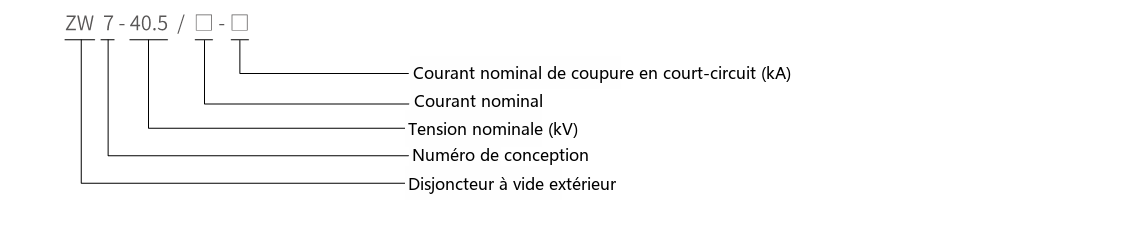

Désignation du type
Conditions normales de service
1. Température ambiante : limite supérieure +40℃, limite inférieure -30℃ (zones générales) et -40℃ (zones froides) ; 2. Altitude : ≤1000 m (si l'altitude augmente, le niveau d'isolation nominal doit être relevé en conséquence) ;
3. Pression du vent : ne dépassant pas 700 Pa (équivalent à une vitesse de vent de 34 m/s) ; 4. Intensité sismique : ne dépassant pas le degré 8 ;
5. Degré de pollution : Ⅳ ;
6. Différence de température quotidienne maximale : ne dépassant pas 25℃.

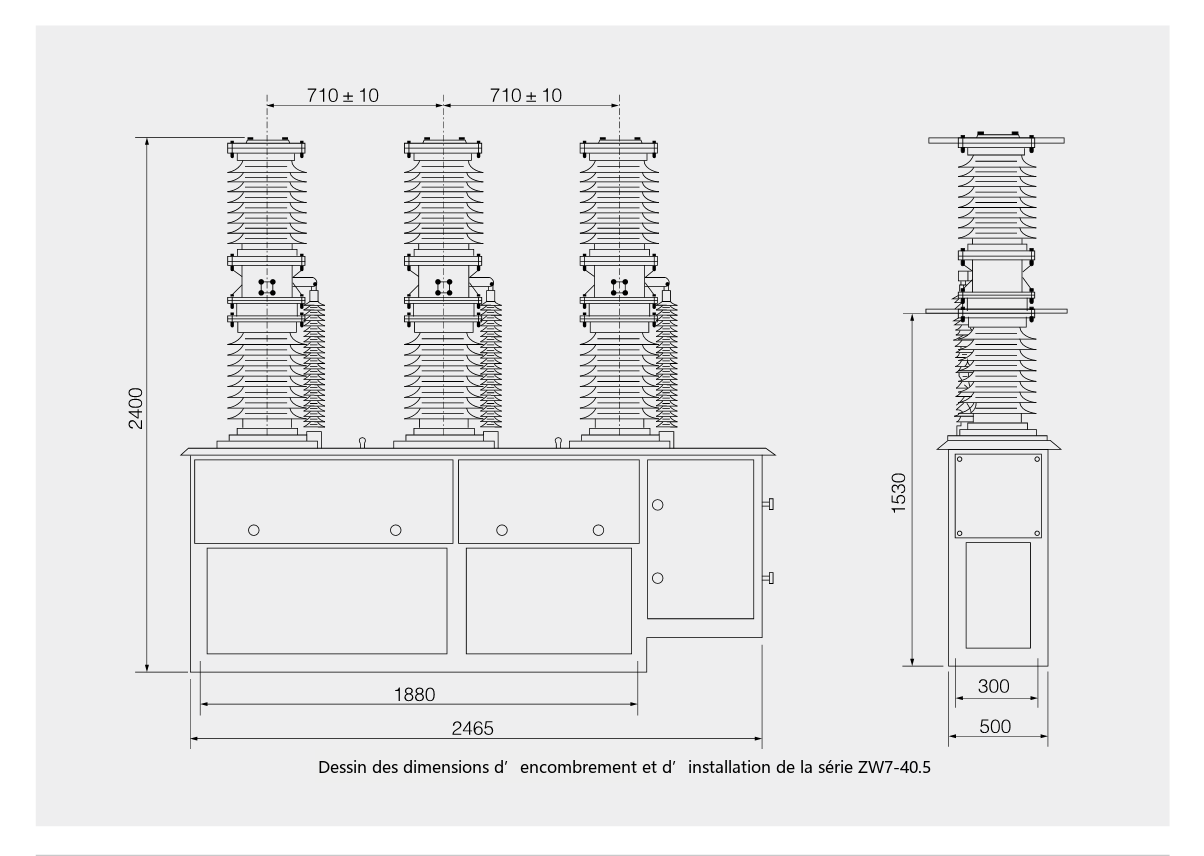

Dimensions d'encombrement et d'installation
Paramètres techniques (voir tableau)
| N° | Désignation | Unité | Valeur | |
|---|---|---|---|---|
| 1 | Tension nominale | kV | 40,5 | |
| 2 | Niveau d'isolation nominal | Tension de tenue à fréquence industrielle 1 min | Essai sec | 95 |
| Essai sous pluie | 80 | |||
| Tension de tenue aux chocs de foudre (crête) | 185 | |||
| 3 | Courant nominal | A | 1250;1600;2000 | |
| 4 | Courant nominal de coupure en court-circuit | kA | 20;25;31,5 | |
| 5 | Séquence de manœuvre nominale | O-0,3s-CO-180s-CO | ||
| 6 | Nombre d'opérations de coupure nominale en court-circuit | opérations | 12 | |
| 7 | Courant nominal d'établissement en court-circuit (crête) | kA | ||
| 8 | Courant nominal de tenue en crête | kA | 50;63;80 | |
| 9 | Courant nominal de tenue de courte durée | kA | 20;25;31,5 | |
| 10 | Durée nominale de court-circuit | s | 4 | |
| 11 | Distance entre contacts | mm | 22±2 | |
| 12 | Course de surpression des contacts | mm | 4±1 | |
| 13 | Vitesse moyenne d'ouverture | m/s | 1,5t0,2 | |
| 14 | Vitesse moyenne de fermeture | m/s | 0,7+0,2 | |
| 15 | Temps de rebondissement des contacts à la fermeture | ms | ≤2 | |
| 16 | Différence de synchronisme de fermeture (ouverture) triphasée | ms | ≤2 | |
| 17 | Temps de fermeture | ms | ≤150 | |
| 18 | Temps d'ouverture | ms | ≤60 | |
| 19 | Endurance mécanique | opérations | 10000 | |
| 20 | Tension nominale du circuit auxiliaire à la tension de service nominale | DC110/220、AC110/220 | ||
| 21 | Résistance continue par phase (hors TC) | μΩ | ≤100 | |
| 22 | Poids | kg | 800 |
