Présentation du produit
Le disjoncteur à vide de sectionnement haute tension d'extérieur ZW32-12FG/630A (interrupteur de surveillance) est un équipement de distribution d'extérieur avec une tension nominale de 12 kV, triphasé AC 50 Hz.Le disjoncteur est principalement utilisé pour la coupure et l'établissement du courant de charge, du courant de surcharge et du courant de court-circuit dans les systèmes électriques, et offre une protection instantanée et contre les défauts à la terre, des comptages de réenclenchement sélectionnables, une commande locale/à distance et une communication à distance ; il est utilisé pour la protection et la commande dans les postes de transformation et les systèmes de distribution industriels et miniers.Lorsqu'un défaut survient à l'intérieur de l'installation d'un client connecté à une ligne 12 kV via une dérivation en T, ou bien qu'il se produit du côté client du disjoncteur d'arrivée, mais que son temps de fonctionnement de protection ne se coordonne pas avec la protection du disjoncteur de départ du poste, le disjoncteur de départ du poste se déclenchera.Si le défaut est permanent et que le réenclenchement du poste échoue, un accident à l'intérieur des limites d'un seul client moyenne tension provoquera une panne générale sur toute la ligne principale de distribution.Ces accidents en cascade, courants dans le réseau, causent de lourdes pertes à la société.Le disjoncteur à vide de sectionnement haute tension d'extérieur ZW32-12FG/630A (interrupteur de surveillance) (ci-après dénommé le disjoncteur), installé à la limite de responsabilité de la ligne aérienne, c'est-à-dire à l'extrémité avant de la ligne d'arrivée du client, élimine automatiquement les défauts monophasés à la terre et les défauts de court-circuit entre phases à l'intérieur des limites du client, empêchant les défauts de se propager à la ligne principale, garantissant la sécurité d'alimentation des clients non affectés et améliorant la fiabilité de l'alimentation.Par conséquent, le disjoncteur à vide de sectionnement haute tension d'extérieur ZW32-12FG/630A (interrupteur de surveillance) est largement utilisé sur les lignes aériennes des réseaux de distribution urbains et ruraux.Le disjoncteur à vide de sectionnement haute tension d'extérieur ZW32-12FG/630A est facile à installer, nécessite peu d'entretien et peut fonctionner de manière fiable sur les lignes aériennes des réseaux de distribution d'extérieur pendant une longue durée.

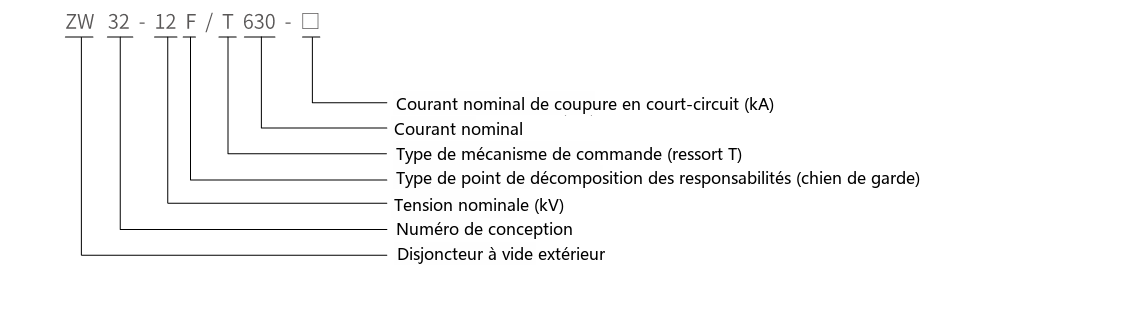

Désignation du type
Conditions normales de service
◇ Température ambiante : -40℃ à +40℃ ;
◇ Altitude : ne dépassant pas 2000 m ; vitesse du vent ne dépassant pas 34 m/s (équivalent à 700 Pa sur une surface cylindrique) ; degré de pollution : Ⅳ ;
◇ Pas de vibrations violentes fréquentes ; intensité sismique ne dépassant pas le degré 8 ;
◇ À l'abri des risques d'incendie, d'explosion et de corrosion chimique.
| N° | Désignation | Unité | Valeur |
|---|---|---|---|
| 1 | Tension nominale | kV | 12 |
| 2 | Fréquence nominale | Hz | 50 |
| 3 | Courant nominal | A | 630 |
| 4 | Pouvoir de coupure en court-circuit nominal | kA | 20 |
| 5 | Courant nominal de crête tenu | kA | 50 |
| 6 | Courant nominal de courte durée tenu | kA | 20 |
| 7 | Courant nominal de fermeture en court-circuit (crête) | kA | 50 |
| 8 | Endurance mécanique | manœuvres | 10000 |
| 9 | Nombre de manœuvres nominales de coupure en court-circuit | manœuvres | 30 |
| 10 | Tension de tenue à fréquence industrielle (1 min) : (sous pluie)/(à sec) entre phases et à la terre/coupure | kV | 42/48 |
| 11 | Tension de tenue aux chocs de foudre (crête) entre phases et à la terre/coupure | kV | 75/85 |
| 12 | Tension de tenue à fréquence industrielle du circuit secondaire (1 min) | kV | 2 |

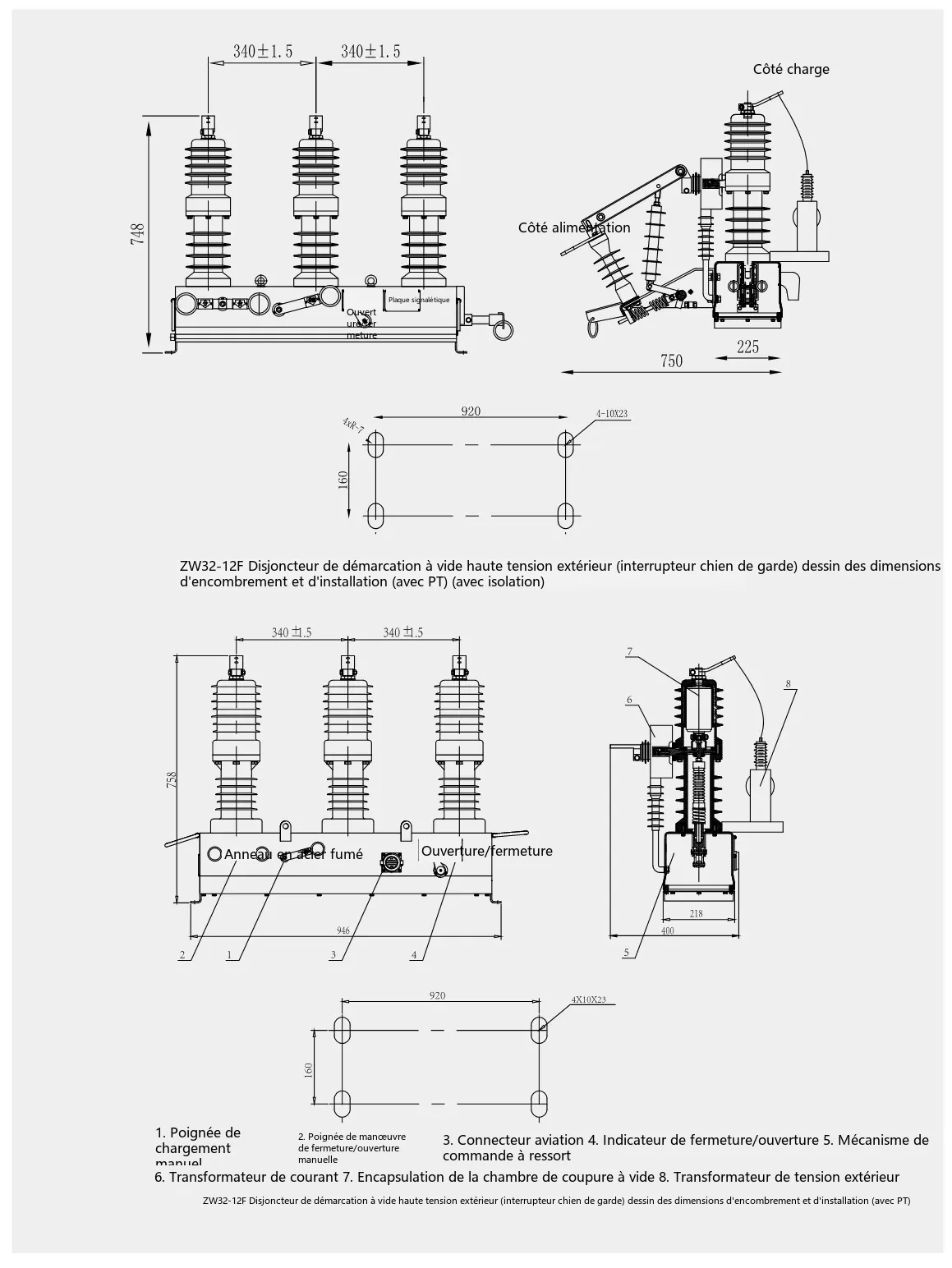

Dimensions d'encombrement et d'installation
