Présentation du produit
Le disjoncteur à vide haute tension d'extérieur série ZW20A-12/T (ci-après dénommé le disjoncteur) est un équipement de distribution extérieur avec une tension nominale de 12 kV, triphasé à courant alternatif 50 Hz.Il adopte l'extinction d'arc sous vide et le gaz SF6 comme milieu isolant, et est une version améliorée du disjoncteur à vide monté sur poteau ZW20-12.La cuve adopte la technologie d'étanchéité au gaz, de structure antidéflagrante et d'isolation du VSP5 importé de Toshiba, Japon ; les conduits d'entrée/sortie sont également améliorés en termes d'étanchéité, offrant une excellente étanchéité globale, de sorte que le gaz SF6 rempli à l'intérieur ne fuit pas et n'est pas affecté par l'environnement extérieur ;Son mécanisme de commande à ressort est miniaturisé et optimisé pour la fiabilité et la stabilité, adoptant une transmission principale directe par chaîne et un système de déclenchement à plusieurs niveaux, avec une fiabilité et une stabilité plusieurs fois supérieures à celles des mécanismes de commande à ressort domestiques traditionnels ;Le contact entre l'arbre et la douille du circuit principal adopte une structure de chaîne de montre à contraction interne/expansion externe, donnant une faible résistance de contact du circuit principal et une faible élévation de température.Par conséquent, le disjoncteur à vide monté sur poteau d'extérieur ZW20A-12/630A est un produit sans entretien et un excellent choix parmi les disjoncteurs montés sur poteau.Par rapport au ZW20-12, le ZW20A-12/630A fournit en plus une protection contre les surintensités et un indicateur d'énergie stockée du ressort du mécanisme, et est équipé d'une prise avion pour la connexion électrique secondaire, facilitant l'intégration avec des contrôleurs intelligents.D'excellentes performances électriques et mécaniques ont permis au disjoncteur à vide monté sur poteau d'extérieur ZW20A-12/630A une large application.Il est principalement utilisé pour la coupure et l'établissement du courant de charge et du courant de court-circuit dans les systèmes d'alimentation de 10 kV, adapté à la protection et au contrôle dans les postes de transformation et les systèmes de distribution industriels et miniers, et particulièrement adapté aux endroits avec des opérations de réseau fréquentes.Lorsqu'il est combiné avec un contrôleur, le produit possède d'excellentes fonctions de réenclencheur ; le disjoncteur à vide monté sur poteau d'extérieur ZW20A-12/630A est compact, nécessite peu d'entretien et peut fonctionner de manière fiable sur les lignes de distribution extérieures pendant une longue période.

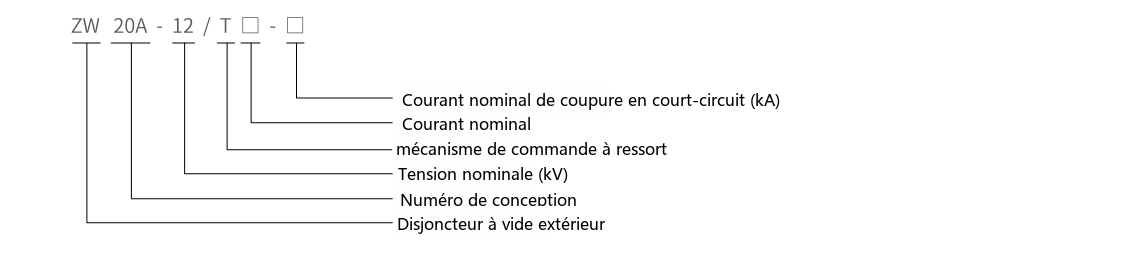

Désignation du type
| N° | Désignation | Unité | Valeur | |
|---|---|---|---|---|
| 1 | Tension nominale | kV | 12 | |
| 2 | Fréquence nominale | Hz | 50 | |
| 3 | Courant nominal | A | 630 | 1000 |
| 4 | Pouvoir de coupure nominal de court-circuit | kA | 20 | 25 |
| 5 | Courant nominal de crête tenu | kA | 50 | 63 |
| 6 | Courant nominal de courte durée tenu | kA | 20 | 25 |
| 7 | Pouvoir de fermeture nominal de court-circuit | kA | 50 | 63 |
| 8 | Séquence de manœuvre nominale | O-0.3s-CO-180s-CO | ||
| 9 | Endurance mécanique | manœuvres | 10000 | |
| 10 | Nombre de manœuvres nominales de coupure de courant | manœuvres | 10000 | |
| 11 | Nombre de manœuvres nominales de coupure de court-circuit | manœuvres | 30 | |
| 12 | Tension de tenue à fréquence industrielle 1 min | (sous pluie) entre phases et à la terre | kV | 34 |
| (à sec) entre phases et à la terre/coupure | kV | 42/48 | ||
| 13 | Tension de tenue aux chocs de foudre | entre phases et à la terre/coupure | kV | 75/85 |
| 14 | Tension de tenue à fréquence industrielle 1 min du circuit secondaire | 2000 | ||
| 15 | Poids | kg | env. 140 | |
| 16 | Distance de contact | mm | 9+1-0.5 | |
| 17 | Course de surpression des contacts | mm | 3+1 | |
| 18 | Vitesse moyenne d'ouverture | m/s | -0.51.2±0.2 | |
| 19 | Vitesse moyenne de fermeture | m/s | 0.6+0.2 | |
| 20 | Tension de commande nominale | AC/DC220 | ||
| 21 | Pression nominale du gaz SF6 (manométrique) | MPa | 0 |

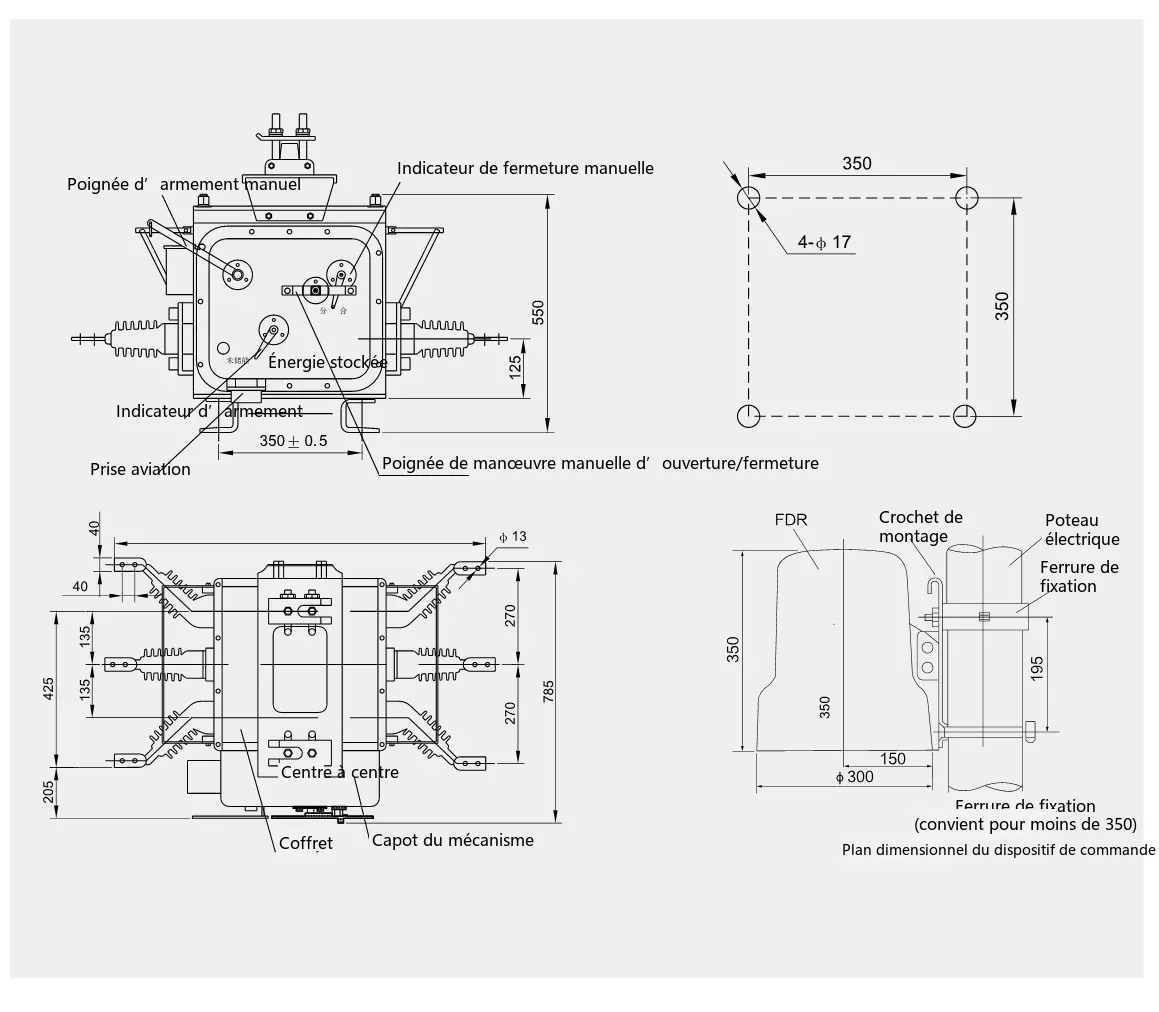

Dimensions d'encombrement et d'installation
