Présentation générale
Le disjoncteur à vide haute tension d'extérieur de la série ZW32-12(G) (ci-après dénommé « le disjoncteur ») est un appareillage de distribution extérieur triphasé à courant alternatif 50Hz avec une tension nominale de 12kV. Le disjoncteur est principalement utilisé pour établir et interrompre le courant de charge, le courant de surcharge et le courant de court-circuit dans les lignes électriques. Il offre une protection contre les surcharges et les courts-circuits, répond aux exigences de contrôle et de mesure, et peut réaliser des fonctions de télécommande et de télésurveillance. Il est largement utilisé dans les postes de transformation et les systèmes de distribution des entreprises industrielles et minières pour le contrôle et l'exploitation, et convient particulièrement aux endroits nécessitant des opérations fréquentes. Le disjoncteur est conforme aux normes techniques telles que GB1984-2003, DL/T402-2007 et l'IEC 60056.
Le disjoncteur à vide de la série ZW32-12(G) est conçu pour une installation sur poteau et offre des performances de commutation fiables dans les réseaux de distribution extérieurs.

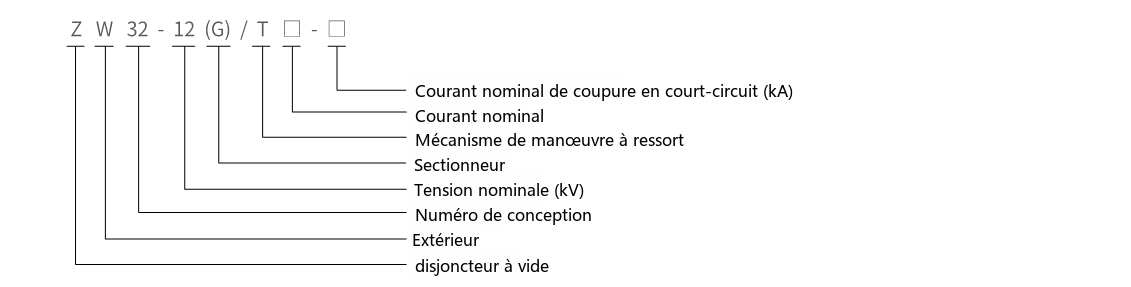

Désignation du type
Conditions normales de service
Le disjoncteur ZW32-12(G) adopte une conception sèche tripolaire de type montant avec une construction entièrement fermée et de bonnes performances d'étanchéité. Il offre d'excellentes propriétés d'étanchéité à l'humidité et anti-condensation, ce qui le rend adapté aux régions à haute température et humides. L'extinction d'arc sous vide garantit une isolation fiable ainsi que des performances d'interruption et d'établissement fiables, sans risque d'incendie ou d'explosion.
Les opérations d'ouverture et de fermeture du ZW32-12(G) peuvent être effectuées manuellement, électriquement ou par télécommande. Le mécanisme de commande est scellé à la base de l'enveloppe du disjoncteur, empêchant efficacement la rouille causée par une exposition prolongée à l'extérieur. Le mécanisme de commande présente une conception novatrice, une structure simple, une action fiable et un format compact, avec une durée de vie mécanique allant jusqu'à 10 000 opérations.

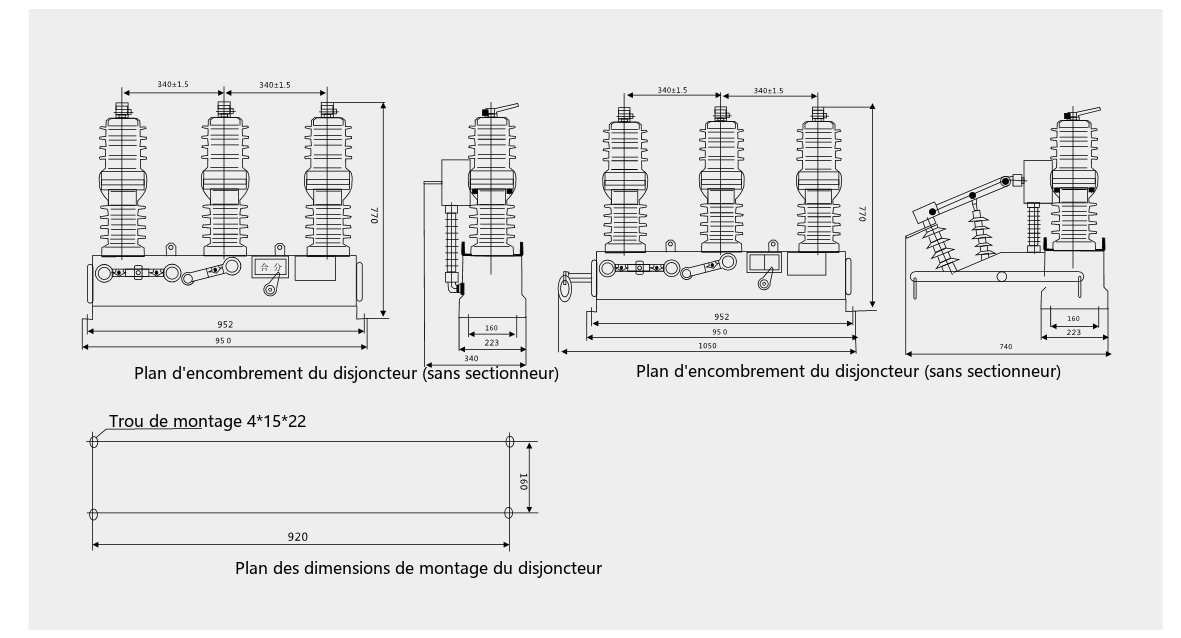

Dimensions d'encombrement et d'installation
Paramètres techniques (voir tableau)
| N° | Désignation | Unité | 630A | 1250A | |
|---|---|---|---|---|---|
| 1 | Tension nominale | kV | - | 12 | |
| 2 | Courant nominal | A | 630 | 1250 | |
| 3 | Fréquence nominale | Hz | - | 50 | |
| 4 | Niveau d'isolation nominal | À sec (tension de tenue à fréquence industrielle) | - | - | 42/48 (coupure) |
| Tension de tenue à fréquence industrielle 1 min (sous pluie) | - | - | 34 | ||
| Circuit secondaire à la terre | - | - | 2 | ||
| - | Tension de tenue aux chocs de foudre (crête) | - | - | 75/85 (coupure) | |
| 5 | Pouvoir de coupure nominal en court-circuit | kA | 20 | 25 | |
| 6 | Pouvoir de fermeture nominal en court-circuit (crête) | kA | 50 | 63 | |
| 7 | Courant nominal de courte durée admissible | kA | 20 | 25 | |
| 8 | Courant nominal de crête admissible | kA | 50 | 63 | |
| 9 | Nombre de coupures du courant de court-circuit nominal | fois | 30 | ||
| 10 | Durée nominale de court-circuit | s | 4 | ||
| 11 | Tension de commande nominale et tension nominale du circuit auxiliaire | - | DC220, AC220, AC/DC220 | ||
| 12 | Séquence de manœuvre nominale | - | O-0,3s-CO-180s-CO | ||
| 13 | Courant nominal du déclencheur de surintensité | A | 5 | ||
| 14 | Durée de vie mécanique | fois | 10000 | ||
| 15 | Usure cumulative admissible des contacts fixes et mobiles | mm | 3 | ||
| 16 | Courant nominal du déclencheur de surintensité | A | 5 | ||
| 17 | Rapport du transformateur de courant | - | 200/5, 400/5, 600/5 | ||
| 18 | Distance de contact | mm | 9±1 | ||
| 19 | Course de surpression des contacts | mm | 2±0,5 | ||
| 20 | Vitesse moyenne d'ouverture | m/s | 1,2±0,3 | ||
| 21 | Vitesse moyenne de fermeture | m/s | 0,6±0,2 | ||
| 22 | Temps d'ouverture | ms | 20~40 | ||
| 23 | Temps de fermeture | ms | 30~60 | ||
| 24 | Temps de rebondissement à la fermeture | ms | ≤2 | ||
| 25 | Non-simultanéité d'ouverture/fermeture des trois pôles | ms | ≤2 | ||
| 26 | Résistance continue de la boucle entre phases | µΩ | ≤80 (≤150 avec sectionneur) | ||
