Présentation générale
Le disjoncteur à vide tripolaire haute tension d'intérieur de la série VHM-12GD offre d'excellentes performances électriques et mécaniques, avec un mécanisme fiable et stable et une longue durée de vie. Le circuit principal adopte un pôle encapsulé, améliorant l'adaptabilité environnementale et la fiabilité de l'isolation du disjoncteur ; des performances mécaniques et électroniques fiables, associées à une durée de vie mécanique et électronique prolongée, rendent ce disjoncteur sans entretien possible. Il est utilisé dans les systèmes d'alimentation 3,6-12kV comme unité de protection et de commande pour les équipements de réseau et les conceptions d'alimentation industrielle et minière, adapté à divers types de charges ainsi qu'aux manœuvres fréquentes et aux multiples interruptions de courant de court-circuit. Le produit est équipé de verrouillages mécaniques et électriques complets, offrant une stabilité et une fiabilité de fonctionnement extrêmement élevées, garantissant la sécurité des opérateurs et des équipements et assurant la sécurité électrique. C'est un produit électrique haute tension compact et haute performance.
Informations de commande
Pour le disjoncteur à vide tripolaire VHM-12GD, les éléments suivants doivent être spécifiés lors de la commande : modèle du disjoncteur, nom, configuration et quantité commandée ; tension nominale, courant nominal et courant de coupure nominal du disjoncteur.
Si l'utilisateur a d'autres exigences particulières, elles peuvent être stipulées dans l'accord technique au moment de la commande.

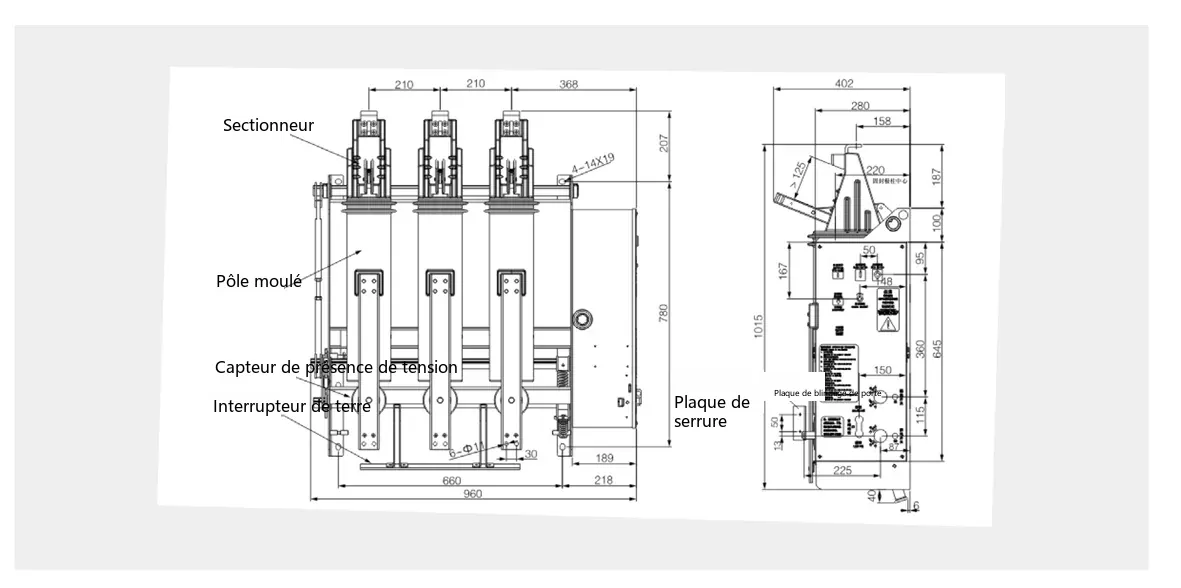

Dimensions d'encombrement et de montage
Paramètres techniques
Les principaux paramètres techniques du disjoncteur à vide VHM-12GD sont énumérés dans le tableau ci-dessous. Le disjoncteur à vide tripolaire VHM-12GD est conçu pour une tension nominale de 12 kV avec des courants nominaux de 630 A et 1250 A, des courants de coupure nominaux de court-circuit de 20/25/31,5 kA, des courants nominaux de crête de tenue de 50/63/80 kA et une tension de tenue à fréquence industrielle de 1 min de 42 kV entre phases (48 kV à travers l'intervalle d'ouverture).
| Désignation | Unité | Paramètre | ||
|---|---|---|---|---|
| Tension nominale | kV | 12 | ||
| Tension de tenue à fréquence industrielle de 1 min : entre phases/à travers l'intervalle d'ouverture | 42/48 | |||
| Tension de tenue aux chocs de foudre (crête) : entre phases/à travers l'intervalle d'ouverture | 75/85 | |||
| Tension de tenue à fréquence industrielle du circuit secondaire (1 min) | 2000 | |||
| Fréquence nominale | Hz | 50 | ||
| Courant nominal | A | 630 1250 | ||
| Courant de coupure nominal de court-circuit | kA | 20 | 25 | 31,5 |
| Courant nominal de crête de tenue | kA | 50 | 63 | 80 |
| Courant nominal de fermeture en court-circuit | kA | 50 | 63 | 80 |
| Courant nominal de tenue de courte durée (4s) | kA | 20 | 25 | 31,5 |
| Durée nominale de court-circuit | 4 | |||
| Courant nominal de coupure de batterie de condensateurs simple/en opposition | A | 630/400 | ||
| Courant nominal d'appel de fermeture de batterie de condensateurs | kA | 12,5 (fréquence ne dépassant pas 1000Hz) | ||
| Nombre de manœuvres nominales de coupure de court-circuit | fois | 30 | ||
| Endurance mécanique (sectionneur/disjoncteur/sectionneur de mise à la terre) | 3000/10000/3000 | |||
| Épaisseur d'usure cumulée admissible des contacts | mm | 3 | ||
| Tension de commande nominale de fermeture | ||||
| Tension de commande nominale d'ouverture | CA24/48/110/220CC24/48/110/220 | |||
| Tension nominale du moteur d'accumulation d'énergie | CA24/48/110/220CC24/48/110/220 | |||
| Puissance nominale du moteur d'accumulation d'énergie | W | 70 | ||
| Temps d'accumulation d'énergie | ≤15 | |||
| Intervalle entre contacts | 9±1 | |||
| Course supplémentaire | mm | 3,5±1 | ||
| Temps de rebondissement à la fermeture des contacts | ≤2 | |||
| Non-synchronisme d'ouverture/fermeture triphasé | ≤2 | |||
| Temps d'ouverture (à tension nominale) | ms | ≤40 | ||
| Temps de fermeture (à tension nominale) | ≤60 | |||
| Vitesse moyenne d'ouverture (de l'ouverture des contacts à ~6mm) | 0,9~1,3 | |||
| Vitesse moyenne de fermeture (de 6mm ~ à la fermeture des contacts) | m/s | 0,5~1,1 | ||
| Amplitude de rebondissement à l'ouverture des contacts | mm | ≤2 | ||
| Force de fermeture des contacts | N | 2400±200(20-25kA)3100+200(31,5kA) | ||
| Séquence de fonctionnement nominale | O-0,3s-CO-180s-CO | |||
