Présentation générale
Le disjoncteur à vide haute tension fixe d'intérieur ZN63(VS1)-12 est un appareil de commutation d'intérieur triphasé à courant alternatif 50Hz, avec une tension nominale de 12kV, destiné à la commande et à la protection des mines industrielles, des centrales électriques, des postes de transformation et des installations électriques, et adapté aux sites à fonctionnement fréquent. Le mécanisme de commande et le corps du disjoncteur sont intégrés ; la conception peut être utilisée comme unité d'installation fixe ou avec un mécanisme à chariot dédié pour former une unité débrochable. Le circuit principal peut adopter un pôle encapsulé intégralement pour obtenir un disjoncteur compact, très fiable et sans entretien, et il peut être installé dans l'armoire d'appareillage débrochable à tirage central KYN28A-12 (GZS) ; le type fixe convient également aux armoires d'appareillage fixes de la série XGN. Le disjoncteur à vide ZN63(VS1)-12 offre une conception compacte et sans entretien, bien adaptée aux ensembles d'appareillage KYN28A-12 et XGN.

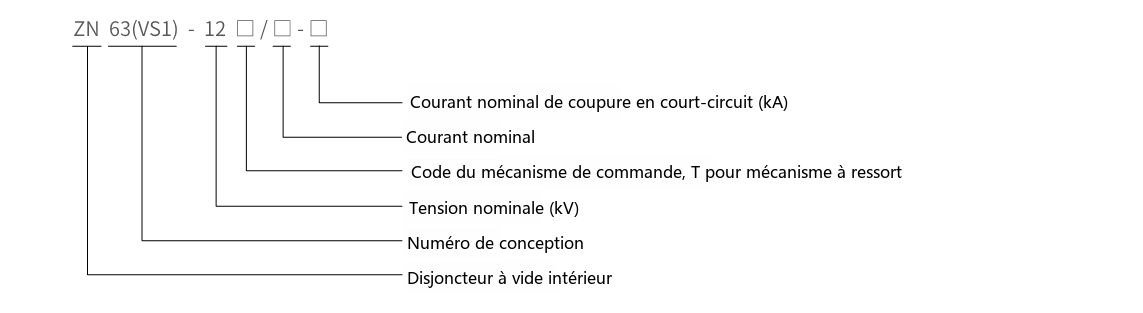

Désignation du type
Environnement de service normal
1. Température ambiante : pas plus de 40°C, pas moins de -10°C (stockage et transport autorisés à -30°C).
2. Altitude : ne dépassant pas 1000m. À des altitudes plus élevées, le niveau d'isolation nominal doit être augmenté en conséquence.
3. Humidité relative : moyenne journalière ne dépassant pas 95% ; pression de vapeur saturante moyenne journalière ne dépassant pas 2,2×10³ MPa, moyenne mensuelle ne dépassant pas 1,8×10³ MPa.
4. Intensité sismique : ne dépassant pas le niveau 8.
5. Sites exempts d'incendie, d'explosion, de pollution sévère, de corrosion chimique et de vibrations violentes.

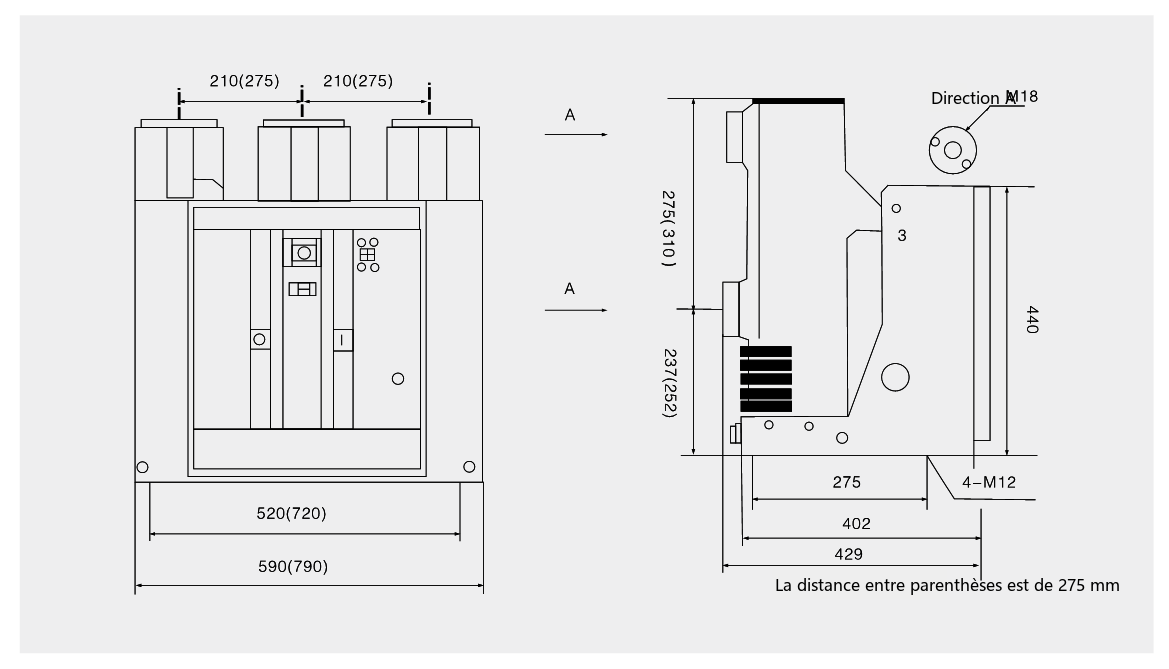

Dimensions d'encombrement et de montage
Paramètres techniques
Pour le disjoncteur à vide ZN63(VS1)-12, l'environnement de service normal est tel que décrit ci-dessus, et les principaux paramètres techniques sont indiqués dans le tableau ci-dessous. Le disjoncteur à vide ZN63(VS1)-12 est disponible avec des courants nominaux de 630 A, 1250 A et 1600 A, avec des pouvoirs de coupure de court-circuit nominaux de 20/25 kA, 31,5 kA et 40 kA respectivement, et un courant de tenue de courte durée nominal de 4 s correspondant au courant de coupure.
| N° | Désignation | Unité | Données | ||||
|---|---|---|---|---|---|---|---|
| 1 | Tension nominale | kV | 12 | ||||
| 2 | Tension de fonctionnement maximale nominale | kV | 12 | ||||
| 3 | Courant nominal | A | 63 | 6301250 | 12501600 | ||
| 1250 | 16002000 | 20002500 | |||||
| 25003150 | 31504000 | ||||||
| 4 | Pouvoir de coupure de court-circuit nominal (courant de stabilisation thermique nominal, valeur efficace) | kA | 20/25 | 31,5 | 40 | ||
| 5 | Pouvoir de fermeture de court-circuit nominal (crête) | kA | 50/63 | 80 | 100 | ||
| 6 | Courant de crête de tenue nominal (courant de stabilisation dynamique nominal, crête) | kA | 50/63 | 80 | 100 | ||
| 7 | Courant de tenue de courte durée nominal (4s) | kA | 20/25 | 31,5 | 40 | ||
| 8 | Tension de tenue à fréquence industrielle nominale (avant/après coupure) / 1 min | kV | 42 à la terre (48 entre contacts ouverts) | ||||
| Tension de tenue aux chocs de foudre nominale (crête, avant/après coupure) | 75 à la terre (85 entre contacts ouverts) | ||||||
| 9 | Durée de court-circuit nominale | 4 | |||||
| 10 | Séquence de fonctionnement nominale | O-0,3s-CO-180s-CO | |||||
| 11 | Endurance mécanique | fois | 20000 | ||||
| 12 | Nombre d'opérations de coupure de court-circuit nominales | fois | 50 | ||||
| 13 | Tension de fermeture nominale du mécanisme de commande (CC) | CA, CC110, 220 | |||||
| 14 | Tension d'ouverture nominale du mécanisme de commande (CC) | CA, CC110, 220 | |||||
| 15 | Distance entre contacts | mm | 11±1 | ||||
| 16 | Course supplémentaire (compression du ressort de contact) | mm | 3,5±0,5 | ||||
| 17 | Temps de rebondissement d'ouverture/fermeture triphasé | ms | ≤2 | ||||
| 18 | Temps de rebondissement de fermeture des contacts | ms | ≤2 | ||||
| 19 | Vitesse d'ouverture moyenne | m/s | 0,9~1,2 | ||||
| Vitesse de fermeture moyenne | m/s | 0,5~0,8 | |||||
| 20 | Temps d'ouverture | à la tension de fonctionnement maximale | s | ≤0,05 | |||
| 21 | à la tension de fonctionnement minimale | ≤0,08 | |||||
| 22 | Temps de fermeture | 0,1 | |||||
| 23 | Résistance du circuit principal par phase | uΩ | 630≤50 | 1250≤45 | |||
| 24 | Épaisseur d'usure cumulée admissible des contacts | mm | 3 | ||||
