Présentation générale
Le disjoncteur à vide haute tension d'intérieur à montage latéral série ZV1(VS1)-12 est un appareil de commutation haute tension d'intérieur pour systèmes d'alimentation triphasés avec une tension nominale de 12kV et une fréquence de 50Hz, utilisé comme appareil de protection et de commande. Grâce aux avantages particuliers de la chambre de coupure à vide, il convient particulièrement aux sites nécessitant des manœuvres fréquentes au courant nominal ou de multiples coupures de courant de court-circuit. Cette série adopte une installation fixe, principalement utilisée dans les armoires d'appareillage fixes ; elle peut être utilisée indépendamment ou dans des réseaux d'alimentation en boucle, des postes de transformation préfabriqués ou divers systèmes d'alimentation non standard. Le disjoncteur à vide ZV1(VS1)-12 est conçu pour un montage latéral dans des armoires d'appareillage fixes ou débrochables.

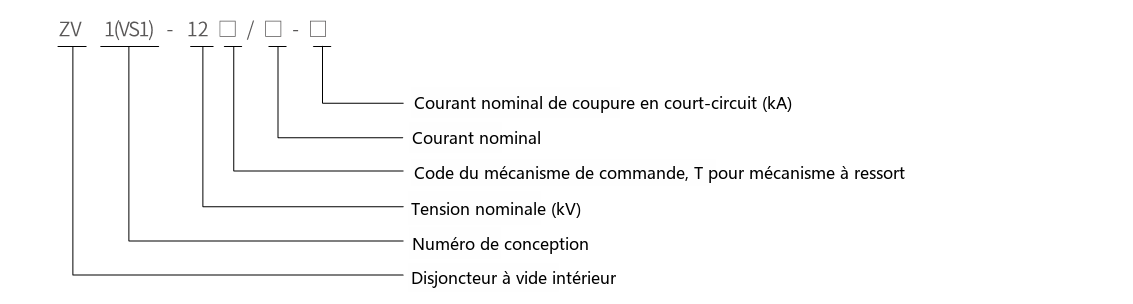

Désignation du type
Environnement de service normal
Pour le disjoncteur à vide ZV1(VS1)-12, l'environnement de service normal est le suivant :
1. Température ambiante : pas plus de 40°C, pas moins de -10°C (stockage et transport autorisés à -30°C).
2. Altitude : ne dépassant pas 1000m. À des altitudes plus élevées, le niveau d'isolement nominal doit être augmenté en conséquence.
3. Humidité relative : moyenne journalière ne dépassant pas 95 % ; pression de vapeur saturante moyenne journalière ne dépassant pas 2,2×10³ MPa, moyenne mensuelle ne dépassant pas 1,8×10³ MPa.
4. Intensité sismique : ne dépassant pas le degré 8.
5. Sites exempts d'incendie, d'explosion, de pollution sévère, de corrosion chimique et de vibrations violentes.

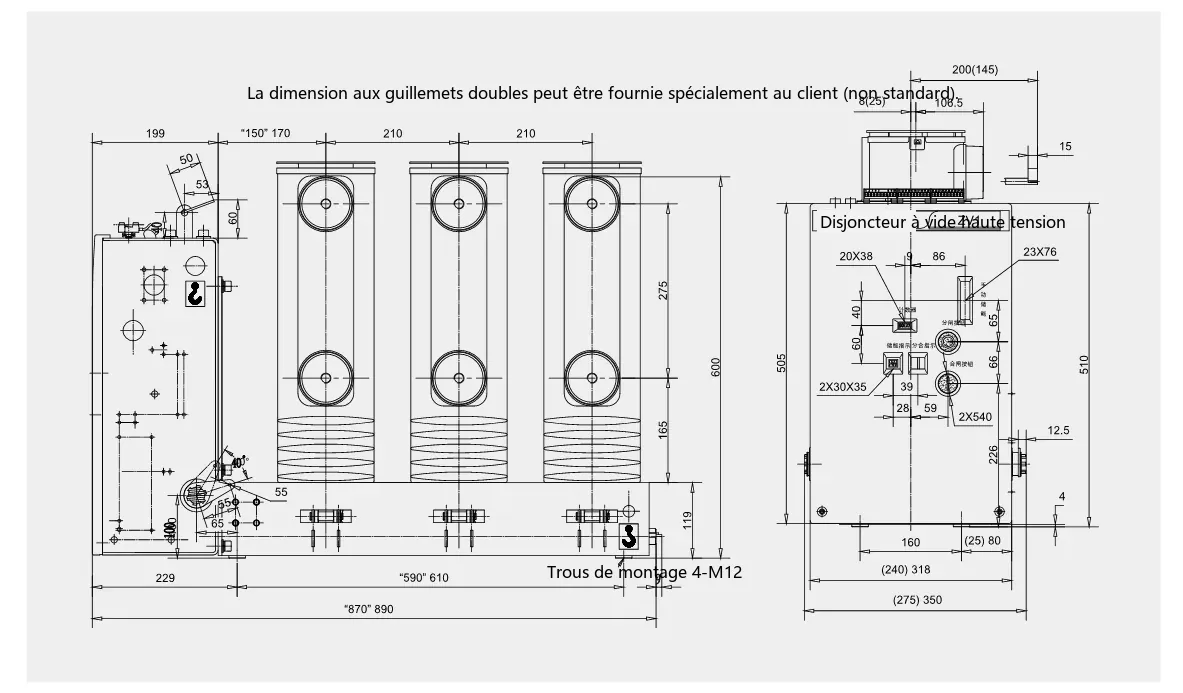

Dimensions d'encombrement et de montage
Paramètres techniques
Les principaux paramètres techniques du disjoncteur à vide ZV1(VS1)-12 sont indiqués dans le tableau ci-dessous.
| N° | Désignation | Unité | Données | ||||
|---|---|---|---|---|---|---|---|
| 1 | Tension nominale | kV | 12 | ||||
| 2 | Tension de fonctionnement maximale nominale | kV | 12 | ||||
| 3 | Courant nominal | A | 63 | 6301250 | 12501600 | ||
| 16002000 | 20002500 | ||||||
| 1250 | 25003150 | 31504000 | |||||
| 4 | Pouvoir de coupure nominal en court-circuit (courant nominal de stabilisation thermique, valeur efficace) | kA | 20/25 | 31.5 | 40 | ||
| 5 | Pouvoir de fermeture nominal en court-circuit (crête) | kA | 50/63 | 80 | 100 | ||
| 6 | Courant nominal de crête tenu (courant nominal de stabilisation dynamique, crête) | kA | 50/63 | 80 | 100 | ||
| 7 | Courant nominal de courte durée tenu (4s) | kA | 20/25 | 31.5 | 40 | ||
| 8 | Tension de tenue à fréquence industrielle nominale (avant/après coupure) / tenue à fréquence industrielle 1 min / tension de tenue aux chocs de foudre (avant/après coupure) / tension nominale de tenue aux chocs de foudre (crête) | kV | 42 à la terre (48 aux bornes de la distance d'ouverture) | ||||
| 9 | Durée nominale de court-circuit | s | 4 | ||||
| 10 | Séquence de manœuvres nominale | O-0,3s-CO-180s-CO | |||||
| 11 | Endurance mécanique | fois | 20000 | ||||
| 12 | Nombre de coupures nominales en court-circuit | fois | 50 | ||||
| 13 | Tension nominale de fermeture du mécanisme de commande (courant continu) | CA, CC 110, 220 | |||||
| 14 | Tension nominale d'ouverture du mécanisme de commande (courant continu) | CA, CC110, 220 | |||||
| 15 | Distance de contact | mm | 11±1 | ||||
| 16 | Course supplémentaire (compression du ressort de contact) | mm | 3,5±0,5 | ||||
| 17 | Temps de rebondissement triphasé ouverture/fermeture | ms | ≤2 | ||||
| 18 | Temps de rebondissement à la fermeture des contacts | ms | ≤2 | ||||
| 19 | Vitesse moyenne d'ouverture | m/s | 0,9~1,2 | ||||
| Vitesse moyenne de fermeture | m/s | 0,5~0,8 | |||||
| 20 | Temps d'ouverture | à la tension de fonctionnement maximale | s | ≤0,05 | |||
| 21 | à la tension de fonctionnement minimale | ≤0,08 | |||||
| 22 | Temps de fermeture | 0,1 | |||||
| 23 | Résistance du circuit principal par phase | u0 | 630≤50 | 1250≤45 | |||
| 24 | Épaisseur d'usure cumulée admissible des contacts | mm | 3 | ||||
