Présentation générale
Le disjoncteur à vide haute tension à isolation solide d'intérieur de la série ZV1(VS1)-12 adopte une structure à isolation solide. Grâce à la technologie avancée d'enrobage solide en époxy, l'ampoule à vide, le circuit conducteur principal et le support d'isolation sont intégrés pour la première fois dans un pôle scellé unique, résolvant fondamentalement le problème de tenue à l'environnement du disjoncteur à vide et élargissant son champ d'application. Le pôle scellé intégré adopte une technologie brevetée de ventilation par convection naturelle, résolvant intelligemment la difficulté de dissipation thermique posée par la structure à isolation solide. Cette série est le premier disjoncteur en Chine à réaliser le concept de fonctionnement sans entretien. Son ampoule à vide à longue durée de vie et la technologie d'enrobage solide en époxy garantissent le pôle scellé intégré sans entretien ; parallèlement, un mécanisme de commande à aimant permanent haute fiabilité garantit le mécanisme de commande sans entretien, et la partie de commande électronique remplace l'interrupteur auxiliaire traditionnel par un interrupteur de proximité photoélectrique, avec une alimentation entièrement électronique et une unité de commande intelligente garantissant la partie de commande électronique sans entretien.

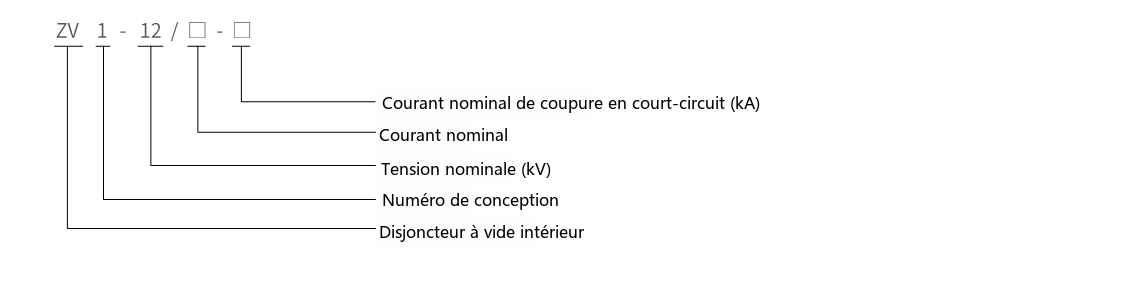

Désignation du type
Environnement de service normal
Pour le disjoncteur à vide ZV1(VS1)-12, l'environnement de service normal est le suivant : Le disjoncteur à vide ZV1(VS1)-12 utilise l'enrobage solide en époxy pour l'ampoule à vide et le circuit conducteur principal, et fournit des courants de coupure de court-circuit nominaux de 20/25 kA, 31,5 kA et 40 kA pour des courants nominaux de 630 A, 1250 A et 1600 A.
1. Température ambiante : ne dépassant pas 40°C, pas inférieure à -10°C (stockage et transport autorisés à -30°C).
2. Altitude : ne dépassant pas 1000 m. À des altitudes plus élevées, le niveau d'isolation nominal doit être augmenté en conséquence.
3. Humidité relative : moyenne journalière ne dépassant pas 95 % ; pression de vapeur saturante moyenne journalière ne dépassant pas 2,2×10³ MPa, moyenne mensuelle ne dépassant pas 1,8×10³ MPa.
4. Intensité sismique : ne dépassant pas le degré 8.
5. Sites exempts d'incendie, d'explosion, de pollution sévère, de corrosion chimique et de vibrations violentes.

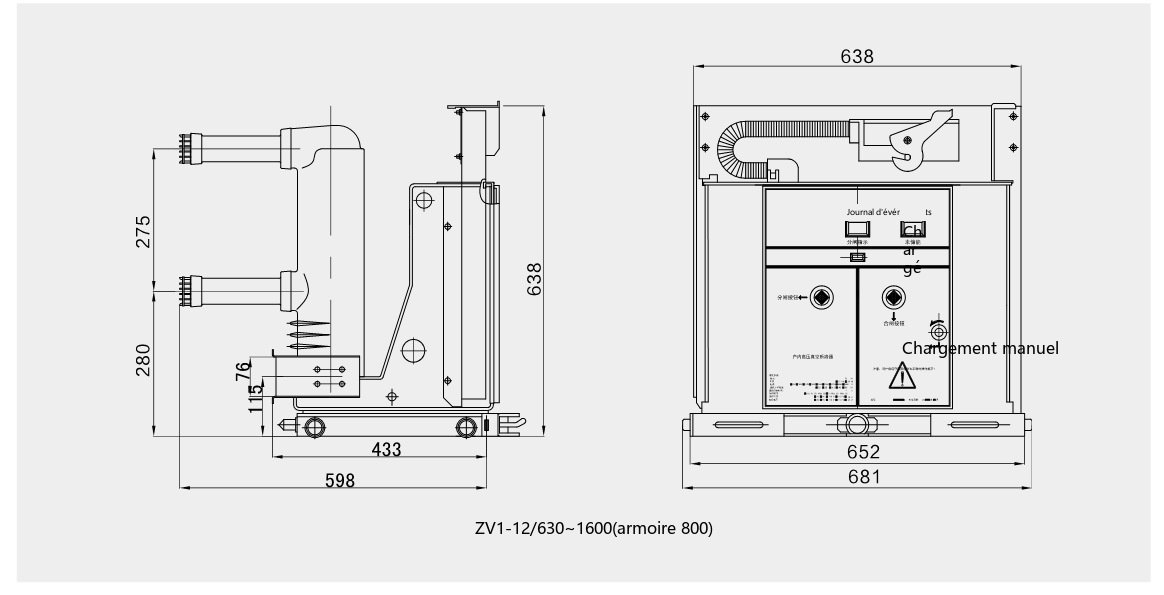

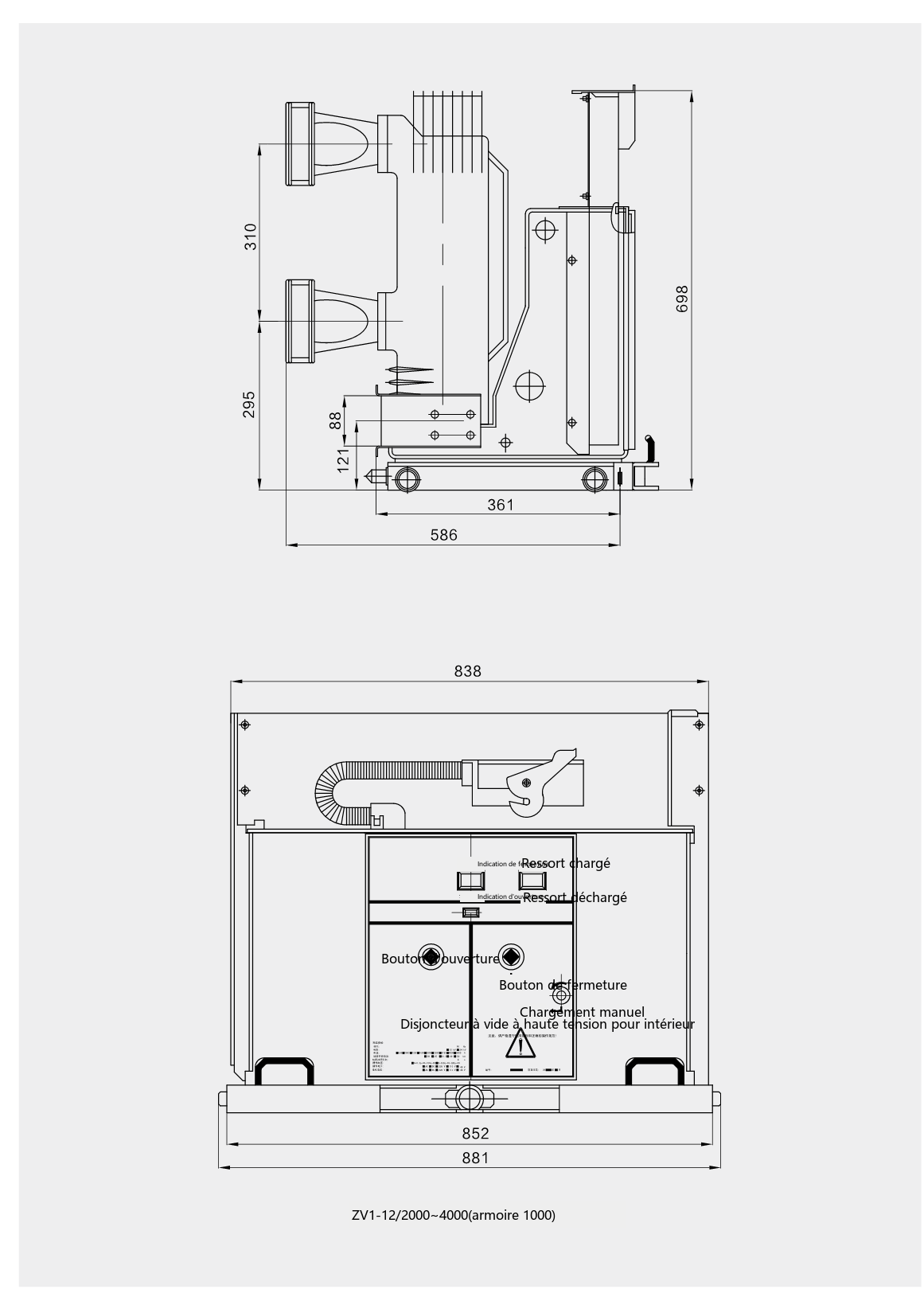

Dimensions d'encombrement et de montage
Paramètres techniques
Pour le disjoncteur à vide ZV1(VS1)-12, l'environnement de service normal est tel que décrit ci-dessus, et les principaux paramètres techniques sont énumérés dans le tableau ci-dessous.
| N° | Désignation | Unité | Données | ||||
|---|---|---|---|---|---|---|---|
| 1 | Tension nominale | kV | 12 | ||||
| 2 | Tension de fonctionnement maximale nominale | kV | 12 | ||||
| 3 | Courant nominal | A | 63 | 6301250 | 12501600 | ||
| 16002000 | 20002500 | ||||||
| 1250 | 25003150 | 31504000 | |||||
| 4 | Courant de coupure de court-circuit nominal (courant de stabilisation thermique nominal, valeur efficace) | kA | 20/25 | 31,5 | 40 | ||
| 5 | Courant de fermeture de court-circuit nominal (crête) | kA | 50/63 | 80 | 100 | ||
| 6 | Courant de tenue au choc nominal (courant de stabilisation dynamique nominal, crête) | kA | 50/63 | 80 | 100 | ||
| 7 | Courant de tenue de courte durée nominal (4s) | kA | 20/25 | 31,5 | 40 | ||
| 8 | Tension de tenue à fréquence industrielle nominale (avant/après coupure) / 1 min | kV | 42 à la terre (48 entre contacts ouverts) | ||||
| Tension de tenue au choc de foudre nominale (crête, avant/après coupure) | 75 à la terre (85 entre contacts ouverts) | ||||||
| 9 | Durée de court-circuit nominale | 4 | |||||
| 10 | Séquence de manœuvre nominale | O-0,3s-CO-180s-CO | |||||
| 11 | Endurance mécanique | fois | 20000 | ||||
| 12 | Nombre de manœuvres de coupure de court-circuit nominales | fois | 50 | ||||
| 13 | Tension de fermeture nominale du mécanisme de commande (courant continu) | CA, CC110, 220 | |||||
| 14 | Tension d'ouverture nominale du mécanisme de commande (courant continu) | CA, CC110, 220 | |||||
| 15 | Distance de contact | mm | 11±1 | ||||
| 16 | Course supplémentaire (compression du ressort de contact) | mm | 3,5±0,5 | ||||
| 17 | Temps de rebondissement d'ouverture/fermeture triphasé | ms | ≤2 | ||||
| 18 | Temps de rebondissement à la fermeture des contacts | ms | ≤2 | ||||
| 19 | Vitesse moyenne d'ouverture | m/s | 0,9~1,2 | ||||
| Vitesse moyenne de fermeture | m/s | 0,5~0,8 | |||||
| 20 | Temps d'ouverture | à la tension de fonctionnement maximale | s | ≤0,05 | |||
| 21 | à la tension de fonctionnement minimale | ≤0,08 | |||||
| 22 | Temps de fermeture | 0,1 | |||||
| 23 | Résistance du circuit principal par phase | uΩ | 630≤50 | 1250≤45 | |||
| 24 | Épaisseur d'usure cumulée admissible des contacts | mm | 3 | ||||
