Présentation du produit

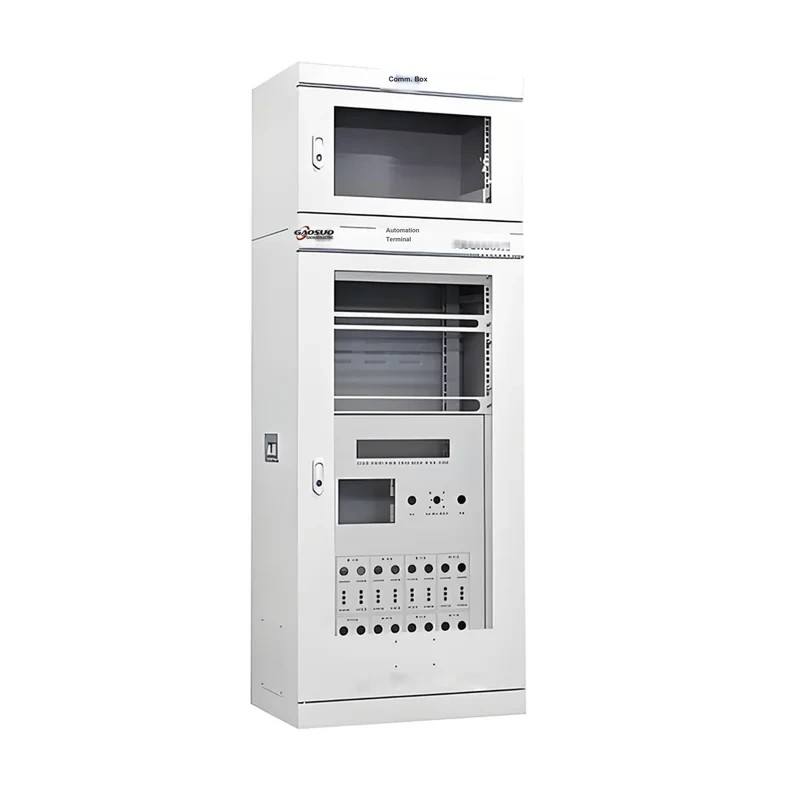

Le terminal d'automatisation de distribution DTU-900 est un nouveau produit développé pour les applications de plus en plus répandues dans les postes de distribution en boucle, les postes de commutation et les emplacements similaires. Il adopte un nouveau dispositif de commande d'interrupteur haute tension combinant une puce d'échantillonnage à haute vitesse avec une puce de commande 32 bits à haute vitesse, et peut surveiller les interrupteurs haute tension de manière rapide et stable. Il intègre des fonctions de protection, de mesure, de contrôle, de surveillance, de communication et de télécommande, offrant un degré élevé d'intégration, une configuration flexible et une interface conviviale.
Largement utilisé dans les systèmes d'alimentation radiaux et en boucle, il aide le système à identifier les défauts de ligne transitoires et permanents, en éliminant automatiquement l'influence des défauts transitoires sur la ligne et en isolant la section en défaut permanent, évitant ainsi les pannes étendues de longue durée et rétablissant automatiquement l'alimentation des sections non affectées, réalisant ainsi une automatisation du réseau de distribution économique et pratique. Le terminal d'automatisation de distribution DTU-900 intègre des fonctions de protection, de mesure, de contrôle, de surveillance, de communication et de télécommande, offrant un degré élevé d'intégration et une configuration flexible.
Caractéristiques du produit
Le terminal d'automatisation de distribution à trois télécommandes DTU-900 utilise un microprocesseur 32 bits haute performance comme plateforme de développement matérielle et un système d'exploitation temps réel embarqué efficace comme plateforme de développement logicielle. Il présente les caractéristiques techniques distinctives suivantes :
Plateforme commune unifiée de base
- Plateforme : une plateforme matérielle/logicielle embarquée unifiée (le CPU utilise une carte mère 32 bits développée en interne avec une fréquence d'horloge allant jusqu'à 240 MHz et une plateforme matérielle à grande capacité de traitement d'informations, ainsi qu'une plateforme logicielle de système d'exploitation multitâche temps réel embarqué), prenant en charge un bus Ethernet haute vitesse et un bus CAN avec une grande capacité d'interface.
- Stockage : FLASH et RAM de grande capacité, capables de stocker localement les enregistrements de position, les enregistrements de séquence d'événements de changement de télésignalisation d'accident (SOE) et les enregistrements de valeurs extrêmes pendant au moins 1 mois, et prenant en charge le téléchargement supplémentaire de données historiques.
Modes et protocoles de communication diversifiés
- Fournit 4 interfaces RS232/RS485 avec des débits en bauds de 300-115200 bps et 2 ports Ethernet, prenant en charge divers protocoles tels que 101 et 104.
- Configuration matérielle : module de gestion de communication indépendant ; la configuration matérielle prend en charge la commutation principal/secours avec conception redondante.
- Configuration logicielle : prend en charge plusieurs modes et protocoles de communication, et peut communiquer simultanément avec plusieurs postes de commande à différents niveaux.
Configuration flexible de télésignalisation, télécommande et télémesure
- Conception véritablement modulaire : les modules de fonction à trois télécommandes sont standard et universels, et la défaillance d'un module n'affecte pas le fonctionnement des autres modules ou du système.
- Dans la capacité maximale de l'unité de mesure et de contrôle, des modules de fonction à trois télécommandes peuvent être ajoutés selon les besoins. Lorsque le nombre de points à trois télécommandes dépasse la capacité maximale de l'unité de mesure et de contrôle, les modules de fonction peuvent être étendus via le bus d'extension.
Gestion intelligente de l'alimentation
- Surveillance de l'alimentation en temps réel, avec alarmes pour la perte de courant alternatif et la sous-tension de la batterie.
- Gestion de la batterie en ligne, prenant en charge l'activation manuelle, automatique et à distance.
- Protection de charge/décharge de la batterie : l'alimentation de la batterie est automatiquement coupée lorsque le point de coupure de décharge est atteint.
- Peut fournir diverses alimentations de fonctionnement pour le terminal, les équipements de communication, la télésignalisation et la télécommande, avec protection contre les courts-circuits de sortie. Prend en charge la connexion de batteries au plomb-acide et au lithium.
Maintenance
- Adopte un grand écran LCD avec affichage chinois, interface pilotée par menu et fonctionnement par clavier, offrant un bon environnement d'interaction homme-machine (en option).
- Fournit diverses lampes indicatrices montrant l'état de fonctionnement.
- Fournit des interfaces de maintenance à distance et locale, permettant aux opérateurs de le maintenir localement ou à distance depuis le poste de commande.
Environnement
- Adaptable aux environnements difficiles, avec une température de fonctionnement de -40 ℃ à +70 ℃, et est antimagnétique, résistant à l'humidité et aux chocs.
- La compatibilité électromagnétique peut atteindre le niveau 4 et plus, s'adaptant aux environnements électromagnétiques forts.
