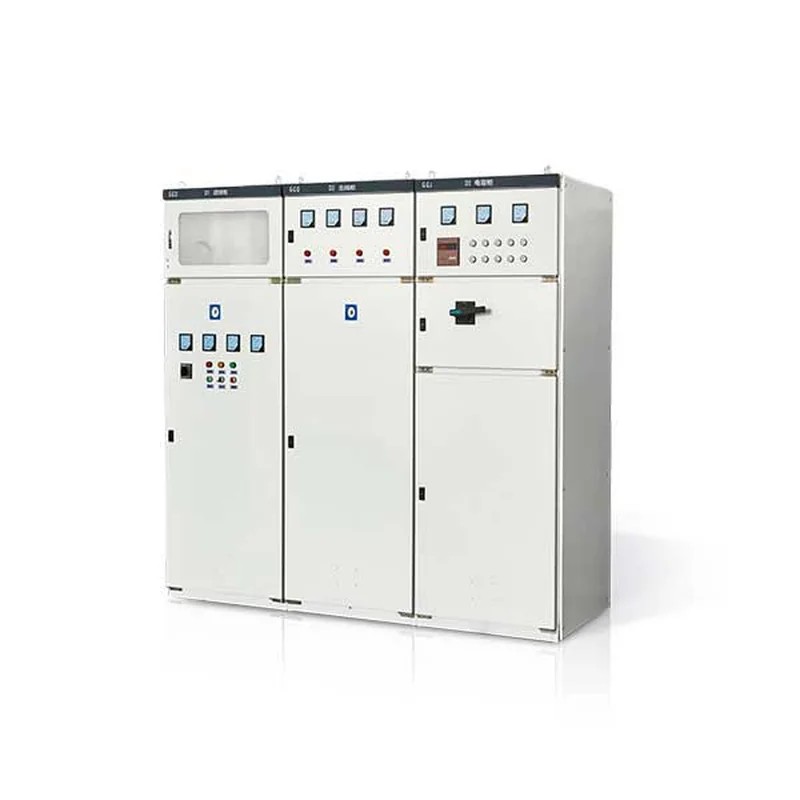

Armoire d'appareillage Basse tension GGD

Schémas de circuit principal

Le circuit principal de l'armoire GGD est conçu avec 129 schémas et 298 spécifications au total (hors schémas et spécifications dérivés des modifications des fonctions du circuit auxiliaire et des tensions de commande). L'armoire d'appareillage basse tension GGD est conçue en trois types — GGD1, GGD2 et GGD3 — avec un courant nominal jusqu'à 3200 A, adaptée aux transformateurs de distribution de 2000 kVA et moins.

À savoir :

• GGD1 : 49 schémas, 123 spécifications
• GGD2 : 53 schémas, 107 spécifications
• GGD3 : 27 schémas, 68 spécifications

Les schémas de circuit principal ont été élaborés après avoir sollicité les avis d'un grand nombre de services de conception et d'utilisateurs, et les schémas requis par les centrales électriques ont été ajoutés. Le courant nominal est augmenté à 3200 A, adapté aux transformateurs de distribution de 2000 kVA et moins. En outre, des armoires de compensation de puissance réactive GGJ1-GGJ2 sont conçues pour répondre aux besoins de la compensation de puissance réactive, avec 4 schémas de circuit principal et 12 spécifications au total.

Schémas de circuit auxiliaire

La conception du circuit auxiliaire est divisée en deux parties : les schémas d'alimentation et de consommation et les schémas de centrale électrique. L'espace à l'intérieur de l'armoire GGD est suffisant pour installer les composants secondaires.

Sélection des composants électriques

• ◇ L'armoire GGD adopte principalement des composants électriques relativement bien développés qui peuvent déjà être produits en série au niveau national, tels que ME, DW15, DW17, DW45, CM1 et NM1 ; en même temps, sur les principes d'économie et de rationalité et en tenant pleinement compte de la faisabilité, certains produits plus anciens encore utilisables tels que DZ20 sont conservés. Les produits obsolètes ne sont pas sélectionnés.
• ◇ Les interrupteurs à couteau à commande rotative HD13BX et HS13BX sont des composants dédiés conçus pour répondre aux besoins de la structure unique de l'armoire GGD ; ils modifient le mode de fonctionnement du mécanisme tout en conservant les avantages des produits plus anciens, et sont des composants électriques de modèle d'utilité.
• ◇ Si le service de conception sélectionne de nouveaux composants électriques avec de meilleures performances et une technologie plus complète en fonction des besoins de l'utilisateur, l'armoire GGD offre une bonne flexibilité d'installation, de sorte que la mise à jour des composants ne posera généralement pas de difficultés de fabrication et d'installation.
• ◇ Pour améliorer encore la stabilité dynamique du circuit principal, la pince de jeu de barres combinée ZMJ et le support isolant dédiés à l'armoire GGD sont utilisés. La pince de jeu de barres est thermoformée à partir d'un alliage PPO à haute résistance et hautement ignifuge, avec une rigidité diélectrique élevée, de bonnes performances d'auto-extinction et une structure unique ; une pince de jeu de barres simple ou double peut être facilement assemblée en ajustant simplement les entretoises en forme de blocs de construction. Le support isolant est de type manchon moulé avec un faible coût et une résistance élevée, surmontant la distance de fuite insuffisante des produits plus anciens.

Structure

• ◇ Le corps de l'armoire de distribution basse tension à courant alternatif GGD adopte une forme d'armoire universelle ; le châssis est assemblé à partir d'acier profilé à froid 8MF par soudage local, et les pièces du châssis et les pièces dédiées correspondantes sont fournies par des fabricants de profilés en acier désignés pour garantir la précision et la qualité de l'armoire.
• ◇ Les pièces de l'armoire universelle sont conçues sur le principe du module et comportent des trous de montage à 20 modules. Le degré élevé de normalisation permet à l'usine d'effectuer la pré-production, ce qui raccourcit le cycle de fabrication et améliore l'efficacité du travail.
• ◇ Une considération pleine et entière est accordée à la dissipation de la chaleur pendant le fonctionnement dans la conception de l'armoire GGD. Différents nombres de fentes de dissipation de chaleur sont prévus en haut et en bas de l'armoire : lorsque les composants à l'intérieur chauffent, la chaleur monte et est évacuée par les fentes supérieures, tandis que l'air frais est continuellement aspiré par les fentes inférieures, de sorte que l'armoire scellée forme un conduit d'air naturel de bas en haut et que l'objectif de dissipation de la chaleur est atteint.
• ◇ Conformément aux exigences du style des produits industriels modernes, l'armoire GGD est conçue en utilisant le nombre d'or pour la forme externe et les dimensions de division de chaque partie, rendant l'ensemble de l'armoire élégant et d'un aspect entièrement nouveau.
• ◇ La porte est reliée au châssis par une charnière pivotante, ce qui facilite l'installation et le retrait ; une bande caoutchouc-plastique en forme de montagne est encastrée dans le bord plié de la porte. Lorsque la porte est fermée, la bande a une certaine course de compression, ce qui évite une collision directe entre la porte et le corps de l'armoire et améliore également le degré de protection de la porte.
• ◇ La porte d'instrumentation portant les composants électriques est reliée au châssis par un fil de cuivre souple toronné, et les pièces de montage à l'intérieur de l'armoire sont reliées au châssis par des vis moletées, de sorte que l'ensemble de l'armoire forme un circuit de protection de mise à la terre complet.
• ◇ La surface de l'armoire est revêtue de plastique par pulvérisation, avec une forte adhérence et une bonne texture ; l'ensemble de l'armoire a un ton mat qui évite l'éblouissement et crée un environnement visuel plus confortable pour les opérateurs de service.
• ◇ Le couvercle supérieur de l'armoire peut être retiré si nécessaire, ce qui facilite l'assemblage et le réglage sur site du jeu de barres principal ; des anneaux de levage sont montés aux quatre coins du sommet de l'armoire pour le levage et le transport.
• ◇ Le degré de protection de l'armoire est IP30 ; les utilisateurs peuvent également choisir entre IP20 et IP40 selon l'environnement de service.

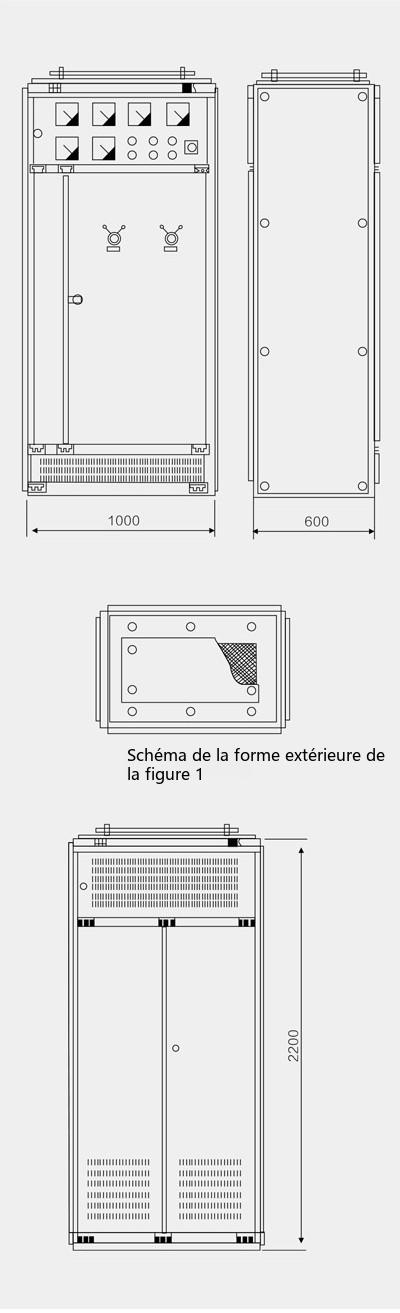

• ◇ Les dimensions d'encombrement et d'installation sont indiquées sur les figures 1 et 2.

Installation et exploitation

Après l'arrivée du produit sur le site de réception, vérifier d'abord si l'emballage est intact ; si un problème est constaté, informer rapidement le service concerné pour en trouver la cause. Les produits qui ne sont pas installés immédiatement doivent être placés à un endroit approprié conformément aux conditions normales de service.

Installation

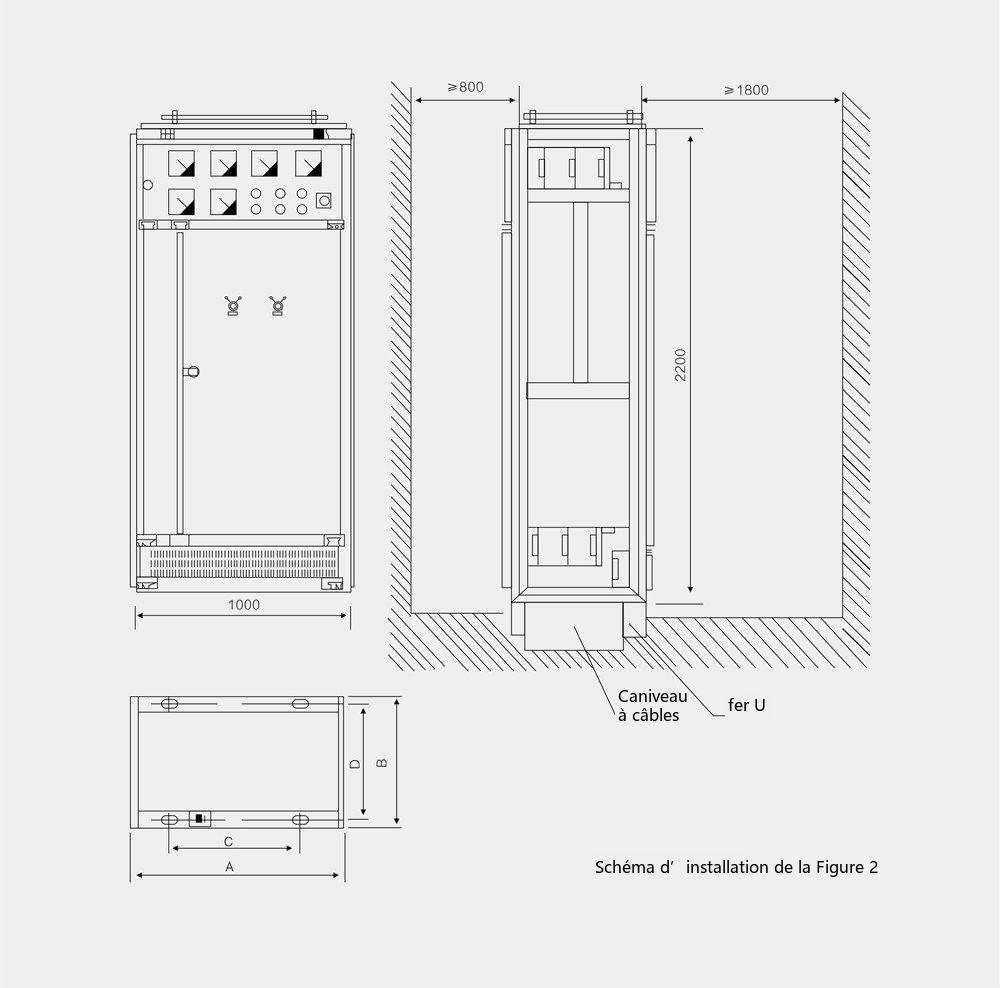

Le produit doit être installé conformément au plan d'installation (voir figure 2 en annexe). Les profilés en acier de fondation et les boulons doivent être fournis par l'utilisateur. Lors de l'installation du jeu de barres principal, les surfaces de contact doivent être rendues planes et propres, enduites de vaseline neutre ou traitées par d'autres moyens, puis serrées avec des boulons.

Contrôles et essais à effectuer après l'installation et avant la mise en service

• Vérifier si la peinture sur la surface de l'armoire s'est écaillée et si l'intérieur est sec et propre.
• Vérifier si les mécanismes de manœuvre des composants électriques sont souples, sans coincement ni force de manœuvre excessive.
• Vérifier si l'établissement et la coupure des composants principaux sont fiables et précis, et si les contacts auxiliaires fonctionnent de manière fiable et précise.
• Vérifier si les indications des instruments et le rapport et la polarité des transformateurs de mesure sont corrects.
• Vérifier si les connexions du jeu de barres sont saines et si les supports isolants, les pièces de montage et les accessoires sont installés fermement et de manière fiable.
• Vérifier si les contacts auxiliaires répondent aux exigences, si les calibres des fusibles sont corrects, si les réglages des relais répondent aux exigences de conception et si le fonctionnement est précis.
• Vérifier si les contacts du circuit sont conformes au schéma électrique.
• Vérifier si le système du circuit de protection répond aux exigences.
• La résistance d'isolement mesurée avec un mégohmmètre de 500 V ne doit pas être inférieure à 10 mégohms.

Précautions d'emploi

• Ce produit est une armoire de distribution basse tension installée à distance du mur, manœuvrée d'un côté (l'avant) et entretenue en ouvrant les portes des deux côtés. Le canal de maintenance et les portes du produit ne peuvent être pénétrés ou ouverts que par du personnel professionnel qualifié pour les opérations, les inspections et la maintenance.
• Après de nombreuses opérations de fermeture et d'ouverture, les contacts principaux d'un disjoncteur à air peuvent être localement brûlés et produire des dépôts de carbone, augmentant la résistance de contact ; le disjoncteur à air doit être entretenu et révisé périodiquement conformément à son manuel d'instructions.
• Il est strictement interdit d'ouvrir ou de fermer le sectionneur sous charge.

Documents de livraison et accessoires

Le fabricant doit fournir les documents et accessoires suivants :

• Liste de colisage
• Certificat produit et rapport d'essai d'usine
• Manuel d'instructions
• Schémas électriques pertinents
• Manuels d'instructions des composants principaux
• Clés des portes de l'armoire, poignées de manœuvre et pièces de rechange spécifiées dans le contrat.

Informations de commande

L'utilisateur doit fournir les éléments suivants lors de la commande :

• Schéma du système de distribution du circuit principal et plan d'implantation, tension de fonctionnement nominale, courant de fonctionnement nominal, courant de réglage du dispositif de protection et les paramètres techniques nécessaires.
• Spécifier les spécifications des câbles d'arrivée et de départ.
• Modèles, spécifications et quantités des composants électriques principaux de l'appareillage.
• Si un pont de jeu de barres ou une gaine de buse est requis entre les armoires d'appareillage ou pour l'armoire d'arrivée, les données spécifiques telles que la portée et la hauteur au-dessus du sol doivent être indiquées.
• Si l'appareillage est utilisé dans des conditions environnementales spéciales, cela doit être décrit en détail lors de la commande.
• Couleur de surface de l'appareillage et autres exigences spécifiques.

Dimensions d'encombrement et d'installation
