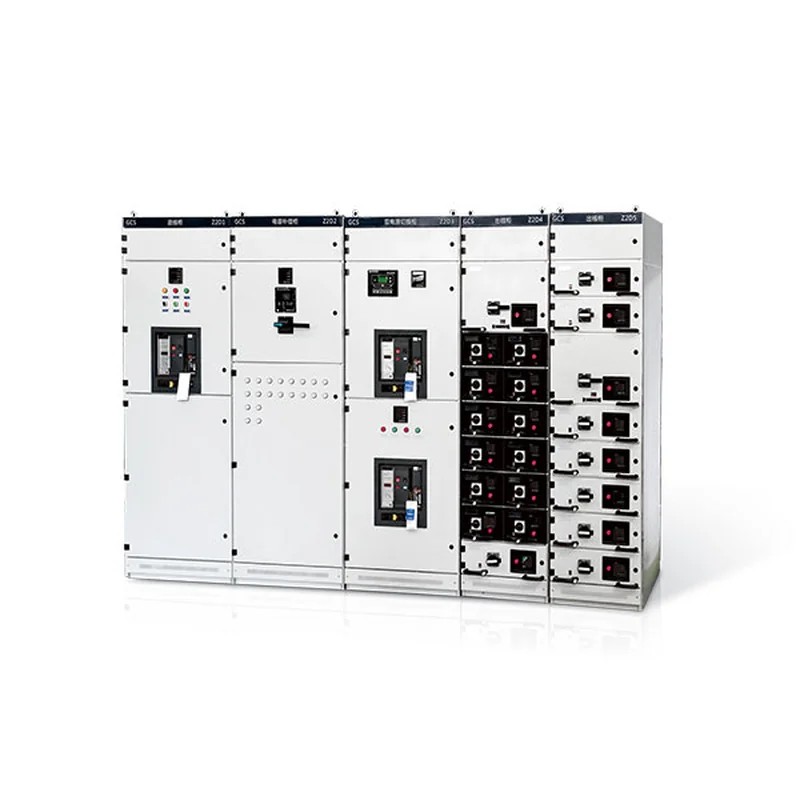

Présentation du produit
L'appareillage basse tension débrochable GCS est adapté aux systèmes de distribution des centrales électriques et des industries pétrolière, chimique, métallurgique, textile et des immeubles de grande hauteur. Dans les grandes centrales électriques, les systèmes pétrochimiques et autres lieux à haut degré d'automatisation et nécessitant une interface informatique, il sert de dispositif complet de distribution basse tension pour la distribution de puissance, la commande centralisée de moteurs et la compensation de puissance réactive dans les systèmes de production et d'alimentation en courant alternatif triphasé de fréquence 50 (60) Hz, de tension de service nominale 400 V et 660 V et de courant nominal 5000 A et moins.
La conception de l'ensemble est conforme aux normes suivantes : IEC439-1 Ensembles d'appareillage basse tension et de commande ; GB7251 Ensembles d'appareillage basse tension.

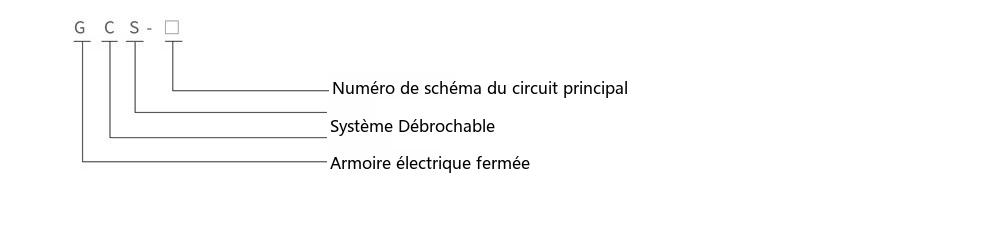

Désignation du type
Conditions de service
- La température ambiante de l'air ne doit pas être supérieure à +40 ℃ ni inférieure à -5 ℃, et la température moyenne sur 24 h ne doit pas être supérieure à +35 ℃. Si ces valeurs sont dépassées, un fonctionnement avec déclassement doit être appliqué selon les conditions réelles ;
- Pour une utilisation intérieure, l'altitude du site d'installation ne doit pas dépasser 2000 m ;
- L'humidité relative de l'air ambiant ne dépasse pas 50 % à la température maximale de +40 ℃ ; une humidité relative plus élevée est autorisée à des températures plus basses, par exemple 90 % à +20 ℃, et l'effet possible d'une condensation occasionnelle due aux variations de température doit être pris en compte ;
- L'inclinaison de l'ensemble par rapport au plan vertical lors de l'installation ne dépasse pas 5°, et toute la rangée de cellules est relativement de niveau (conformément à GBJ232-82) ;
- L'ensemble doit être installé dans un endroit exempt de vibrations et de chocs violents et où les composants électriques ne seront pas soumis à une corrosion indue ;
- Lorsque l'utilisateur a des exigences particulières, celles-ci peuvent être résolues par consultation avec le fabricant.
Principaux paramètres techniques
Les paramètres techniques de base sont donnés dans le Tableau 1.
| N° | Nom | Valeur | |
|---|---|---|---|
| 1 | Tension nominale du circuit principal (V) | AC 400/660 | |
| 2 | Tension nominale du circuit auxiliaire | AC 220, 380 (400) ; DC 110, 220 | |
| 3 | Fréquence nominale (Hz) | 50(60) | |
| 4 | Tension d'isolation nominale (V) | 660 | |
| 5 | Courant nominal (A) | Jeu de barres horizontal | ≤5000 |
| 6 | Jeu de barres vertical (MCC) | 1000 | |
| 7 | Courant nominal de courte durée admissible du jeu de barres (kA/1 s) | 50，80 | |
| 8 | Courant nominal de tenue en crête du jeu de barres (kA/0,1 s) | 105，176 | |
| 9 | Tension d'essai à fréquence industrielle (V/1 min) | Circuit principal | 2500 |
| Circuit auxiliaire | 2000 | ||
| 10 | Jeu de barres | Triphasé quatre fils | A.B.C.PEN |
| Triphasé cinq fils | A.B.C.PE.N | ||
| Degré de protection | IP30、IP40 | ||
Schémas de circuit principal
Les schémas de circuit principal de la cellule GCS totalisent 32 groupes et 118 spécifications, sans compter les schémas et spécifications dérivés des modifications de commande et de protection des circuits auxiliaires. Ils couvrent les besoins de la production, de l'alimentation et de la consommation d'énergie ainsi que d'autres utilisateurs d'énergie ; le courant de service nominal est de 5000 A, adapté aux transformateurs de distribution de 2500 kVA et moins. De plus, une cellule de compensation par condensateurs est conçue pour répondre au besoin d'améliorer le facteur de puissance de l'alimentation et de la consommation, et une cellule à réactance est conçue pour répondre au besoin d'investissement global.
Schémas de circuit auxiliaire
L'album des circuits auxiliaires GCS contient 120 schémas de circuit auxiliaire en deux volumes : le Volume 1, Manœuvre en courant alternatif, contient 63 schémas et le Volume 2, Manœuvre en courant continu, contient 57 schémas.
Les schémas de circuit auxiliaire de la partie manœuvre en courant continu sont principalement utilisés pour les systèmes de service auxiliaire basse tension des centrales électriques et des postes de transformation. Ils s'appliquent aux systèmes de service auxiliaire basse tension des unités de 200 MW et moins et de 300 MW et plus, et aux modes de commande généraux de la ligne d'arrivée de source de travail (secours), des départs de source et des départs de moteur.
Les schémas auxiliaires de la partie manœuvre en courant alternatif sont principalement utilisés pour les systèmes basse tension des postes de transformation dans les usines, les mines et les immeubles de grande hauteur. Il existe 6 schémas combinés applicables à la commande d'exploitation à double source. Des circuits de commande pour le verrouillage électrique d'exploitation, la commutation automatique de source de secours et le rétablissement automatique sont également fournis, pouvant être utilisés directement dans la conception technique.
Lorsque le courant continu est utilisé pour l'alimentation de commande, la tension est DC 220 V ou 110 V ; lorsque le courant alternatif est utilisé, l'alimentation de commande est AC 380 V ou 220 V. La cellule complète est composée d'unités de tiroir. L'alimentation de commande 220 V est prélevée sur l'alimentation de commande commune fournie par un transformateur de commande dédié dans la cellule ; l'alimentation de commande commune utilise un transformateur de commande non mis à la terre, et une alimentation 24 V est réservée pour une utilisation là où des lampes de signalisation à courant faible sont nécessaires.
Pour l'emplacement de montage des compteurs d'électricité, la méthode d'introduction des signaux de tension et autres exigences d'installation et d'exploitation, voir les Notes de compilation des schémas de circuit auxiliaire.
Jeu de barres principal
Pour améliorer la stabilité dynamique et thermique du jeu de barres et réduire l'échauffement des surfaces de contact, des barres de cuivre rigides de la série TMY-T2 sont utilisées dans tout l'ensemble ; les barres de cuivre sont étamées sur toute leur longueur, et des jeux de barres en cuivre argenté sur toute leur longueur peuvent également être sélectionnés.
- Le jeu de barres horizontal et le jeu de barres vertical sont installés séparément dans les compartiments de jeu de barres à l'intérieur de la cellule.
- Le jeu de barres de neutre et de mise à la terre est constitué de barre de cuivre rigide, traversant comme conducteur combiné de protection et de neutre horizontal (PEN) ou comme conducteurs de protection et de neutre séparés (PE+N).
Sélection des composants électriques
La cellule GCS sélectionne principalement des composants électriques à performances techniques élevées et stables utilisant une technologie importée et pouvant déjà être produits en masse au niveau national.
Interrupteur principal
- Pour les interrupteurs d'arrivée et de départ de 630 A et plus, la série DW45 est principalement sélectionnée ; les séries DW48, AE, 3WE ou ME peuvent également être utilisées, et si jugé nécessaire, les séries importées M ou F peuvent être utilisées.
- Pour les départs et les interrupteurs de commande de moteur inférieurs à 630 A, les interrupteurs à boîtier moulé des séries TG, CM1, NM, CDM et TG30 sont principalement sélectionnés.
- Pour améliorer la stabilité dynamique du circuit principal, des pinces de jeu de barres combinées et des supports isolants dédiés à la série GCS sont conçus ; ils sont thermoformés à partir d'un matériau synthétique ignifuge à haute résistance, avec une rigidité diélectrique élevée, de bonnes performances d'auto-extinction et une structure unique.
- Pour réduire l'échauffement des cloisons, des connecteurs et des terminaisons de câble des unités fonctionnelles, des adaptateurs dédiés à la cellule GCS sont conçus ; ces adaptateurs ont une grande capacité et réduisent l'échauffement.
- Si le service de conception sélectionne de nouveaux composants électriques aux performances meilleures et à la technologie plus professionnelle selon les besoins des utilisateurs, les cellules de la série GCS ont une bonne universalité, de sorte que la mise à jour des composants ne causera pas de difficultés de fabrication et d'installation.
| Dimensions (mm) | |||||
|---|---|---|---|---|---|
| Hauteur de cellule (H) | 2200 | ||||
| Largeur de cellule (D) | 400 | 600 | 800 | 1000 | - |
| Profondeur de cellule (W) | 800 1000 | 800 1000 | 600 800 1000 | 600 800 1000 | - |
| N° | Nom | Tolérance (mm) |
|---|---|---|
| 1 | Verticalité | 3,3 |
| 2 | Niveau | Dessus de deux cellules adjacentes 2 |
| Dessus d'une rangée de cellules 5 |
||
| 3 | Inégalité | Côtés de deux cellules adjacentes 1 |
| Côtés d'une rangée de cellules 5 |
||
| 4 | Jeu entre cellules | 2 |
Installation et manœuvre
Après l'arrivée du produit sur le site de réception, vérifier d'abord si l'emballage est intact ; si un problème est constaté, informer en temps utile le service contractuel concerné pour établir un procès-verbal commercial, analyser conjointement la cause et procéder à la collecte de preuves et au traitement ultérieur. Les produits qui ne sont pas installés immédiatement doivent être placés et conservés correctement dans un endroit approprié conformément aux conditions normales de service et aux règlements de stockage temporaire des équipements électriques.
◆ Le produit doit être installé conformément au plan d'installation. Le profilé en acier de fondation et les boulons de fixation par boulons doivent être fournis par l'utilisateur. Lors du raccordement du jeu de barres principal, si la surface est irrégulière en raison du transport ou du stockage, elle doit être aplanie avant le raccordement et le serrage.
◆ Lorsque l'équipement est installé seul ou en rangée, les écarts de verticalité, d'inégalité des faces de cellule et de jeux entre cellules doivent être conformes aux exigences du Tableau 3.
Inspection et essai avant mise en service
- Vérifier si la peinture ou tout autre matériau de revêtement (tel qu'un revêtement plastique) sur la surface de la cellule est endommagé et si l'intérieur est sec et propre.
- Vérifier si les mécanismes d'exploitation des composants électriques sont flexibles, sans blocage ni effort d'manœuvre excessif.
- Vérifier si la fermeture et l'ouverture de l'appareil principal sont fiables et précises.
- Les tiroirs ou mécanismes débrochables doivent être tirés de manière flexible et légère, sans blocage ni collision.
- Les lignes médianes des contacts mobiles et fixes du tiroir ou de la structure débrochable doivent être alignées et les contacts doivent se toucher étroitement. La profondeur d'insertion des contacts principaux et auxiliaires doit répondre aux exigences. Le verrouillage mécanique ou électrique doit fonctionner correctement et le verrouillage comme le déverrouillage doivent être fiables.
- Les tiroirs ayant des schémas primaires, des principes secondaires et des dimensions identiques doivent être facilement interchangeables, sans blocage ni collision.
- Lors du remplacement des cartouches fusibles, les exigences de conception technique doivent être respectées.
- Les réglages de protection doivent être réglés correctement en fonction de la charge réelle.
- La résistance d'isolement mesurée avec un mégohmmètre de 1000 V ne doit pas être inférieure à 10 MΩ。
- Tous les raccordements de jeu de barres doivent être sains et les supports isolants, pièces de montage et autres accessoires doivent être installés fermement et de manière fiable.
Précautions d'utilisation
- L'équipement est une cellule de distribution basse tension installée à distance du mur, manœuvrée par l'avant et entretenue des deux côtés. Le canal d'entretien et les portes de la cellule ne peuvent être pénétrés ou ouverts que par du personnel professionnel qualifié pour l'manœuvre, l'inspection et l'entretien.
- Après de nombreuses manœuvres d'ouverture et de fermeture, en particulier après une ouverture et une fermeture en court-circuit, les contacts des disjoncteurs à air et des disjoncteurs à boîtier moulé peuvent être localement brûlés et produire des dépôts de carbone, augmentant la résistance de contact ; l'entretien et la maintenance doivent être effectués conformément au manuel d'instructions du disjoncteur.
- Après l'installation et l'entretien, l'isolation entre compartiments et entre unités fonctionnelles doit être strictement vérifiée pour garantir une bonne séparation fonctionnelle de l'ensemble et empêcher l'expansion des défauts.

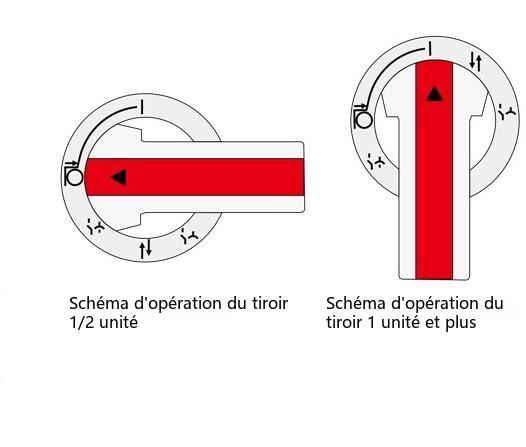

Manœuvre des tiroirs
- Manœuvre du tiroir 1/2
Le mécanisme d'exploitation de ce tiroir se compose de la partie rotative, de l'arbre et du loquet, et assure les fonctions de fermeture/ouverture, de test, de sectionnement et de verrouillage de l'interrupteur. Le mécanisme d'exploitation est également équipé d'un micro-interrupteur pour le verrouillage électrique.
Description des positions d'manœuvre de base
Ⅰ Position connectée : l'interrupteur principal est fermé, le circuit principal et le circuit de commande sont connectés, et l'unité fonctionnelle est verrouillée.
○ Position ouverte : l'interrupteur principal est ouvert, le circuit de commande est connecté, et l'unité fonctionnelle est verrouillée.
↷ Position test : l'interrupteur principal est ouvert, le circuit principal est déconnecté, le circuit de commande est connecté, et l'unité fonctionnelle est verrouillée.
↶ Position isolée : le tiroir est retiré de 30 mm ; les circuits principal et de commande sont isolés et déconnectés, et le tiroir est verrouillé.
↕ Position retirée : le circuit principal et le circuit de commande sont tous deux déconnectés, et le tiroir peut être retiré librement.
La poignée d'manœuvre ne peut être tournée de la position (○) à la position (Ⅰ) qu'après avoir été enfoncée de 6 mm.
↶ Séquence d'manœuvre : ce n'est qu'en position retirée (↕) que le tiroir peut être poussé ou tiré ; après avoir tourné de 45° dans le sens antihoraire, le tiroir atteint automatiquement la position isolée (↶) lorsqu'il est tiré. En tournant encore de 45° dans le sens antihoraire, on atteint la position test (↷). En tournant ensuite de 45° dans le sens horaire, on atteint la position interrupteur ouvert (○). La poignée est enfoncée de 6 mm et tournée de 90° dans le sens horaire pour fermer l'interrupteur ; pour retirer, les opérations sont effectuées dans l'ordre inverse.
Si nécessaire, un cadenas peut être ajouté à la poignée d'manœuvre dans les trois positions interrupteur principal ouvert, test et isolation comme sauvegarde de sécurité.
Manœuvre des tiroirs d'une unité et plus
Le mécanisme d'exploitation de ce tiroir se compose de l'arbre, d'une came cylindrique, de disques d'embrayage, d'un ressort de compression de goupille et d'une fourchette de déplacement. La rotation de la came cylindrique par la poignée d'manœuvre fait entrer et sortir le tiroir et assure simultanément les fonctions d'ouverture, de fermeture, de test, de sectionnement et de verrouillage de l'interrupteur.
Ⅰ Position connectée : l'interrupteur principal est fermé, le circuit principal et le circuit de commande sont connectés, et l'unité fonctionnelle est verrouillée.
○ Position ouverte : l'interrupteur principal est ouvert, le circuit de commande est connecté, et l'unité fonctionnelle est verrouillée.
↷ Position test : l'interrupteur principal est ouvert, le circuit principal est déconnecté, le circuit de commande est connecté, et l'unité fonctionnelle est verrouillée.
↶ Position isolée : le tiroir est retiré de 30 mm ; les circuits principal et de commande sont isolés et déconnectés, et le tiroir est verrouillé.
↕ Position retirée : le circuit principal et le circuit de commande sont tous deux déconnectés, et le tiroir peut être retiré librement.
La poignée d'manœuvre ne peut être tournée de la position (○) à la position (Ⅰ) qu'après avoir été enfoncée de 9 mm.
↶ Séquence d'manœuvre : ce n'est qu'en position retirée (↕) que le tiroir peut être vissé ou dévissé ; en tournant la poignée d'manœuvre de 30° dans le sens horaire, on atteint la position isolée (↶), puis encore de 180° dans le sens horaire, on atteint la position test (↷), puis encore de 30° dans le sens horaire, on atteint la position interrupteur ouvert (○) ; la poignée est enfoncée de 9 mm et tournée de 90° dans le sens horaire pour fermer l'interrupteur principal. Pour retirer, les opérations sont effectuées dans l'ordre inverse.
Si nécessaire, un cadenas peut être ajouté à la poignée d'manœuvre dans les trois positions interrupteur principal ouvert, test et isolation comme sauvegarde de sécurité.
Mécanisme de déverrouillage
Il y a un bouton en plastique rouge dans le coin inférieur droit des tiroirs d'une unité et plus ; c'est le mécanisme de déverrouillage. Lorsque le mécanisme d'exploitation est défectueux, qu'un entretien est nécessaire ou que la porte doit être ouverte, avec la poignée d'manœuvre en position « ○ », le bouton en plastique rouge est enfoncé vers le bas pour ouvrir la porte.

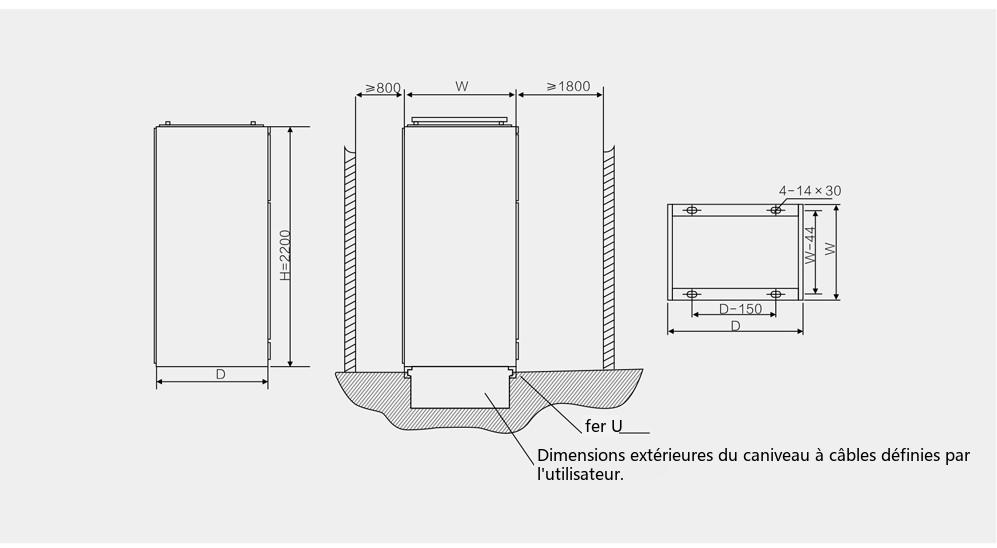

Dimensions hors tout et d'installation
(mm)
| Largeur de cellule (D) | Profondeur de cellule (W) | Hauteur de cellule (H) |
|---|---|---|
| 600，800，1000 | 800，1000 | 2200 |
Documents et accessoires de livraison
◆ Le fabricant doit fournir les documents et accessoires suivants
- ◇ Liste de colisage
- ◇ Certificat de produit et rapport d'essai d'usine
- ◇ Manuel d'instructions
- ◇ Plans électriques pertinents
- ◇ Manuels d'instructions des principaux composants
- ◇ Clés de porte de cellule, poignées d'manœuvre et pièces de rechange spécifiées dans le contrat
Informations de commande
◆ L'utilisateur doit fournir les éléments suivants lors de la commande :
- ◇ Schéma du système de distribution du circuit principal et plan d'implantation, tension de service nominale, courant de service nominal, courant de réglage du dispositif de protection et les paramètres techniques nécessaires.
- ◇ Préciser les spécifications des câbles d'arrivée et de départ.
- ◇ Modèles, spécifications et quantités des principaux composants électriques de l'appareillage.
- ◇ Si un pont de jeu de barres ou un canal de barres est nécessaire entre les cellules d'appareillage ou pour la cellule d'arrivée, les données spécifiques telles que la portée et la hauteur au-dessus du sol doivent être indiquées.
- ◇ Si l'appareillage est utilisé dans des conditions environnementales spéciales, cela doit être décrit en détail lors de la commande.
- ◇ Couleur de surface de l'appareillage et autres exigences spécifiques.
