Présentation du produit
L'armoire d'appareillage Basse tension débrochable GCK est largement utilisée dans les centrales électriques, les laminoirs métallurgiques, les usines pétrochimiques, les usines de l'industrie légère et textile, les ports et docks, les hôtels et immeubles de bureaux pour la distribution d'énergie et la commande centralisée de moteurs dans les réseaux d'alimentation triphasés à quatre fils ou à cinq fils en courant alternatif, sous des tensions de 380 V et 660 V, à une fréquence de 50 Hz et avec un courant nominal de 5000 A et moins.
Le GCK a passé avec succès les essais de type complets et obtenu la certification CCC ; c'est un appareillage Basse tension assemblé de type avancé, conçu conformément aux normes suivantes :
Norme nationale GB7251.1-2005 Ensembles d'appareillage Basse tension
Norme internationale IEC60439.1-1992 Ensembles d'appareillage Basse tension

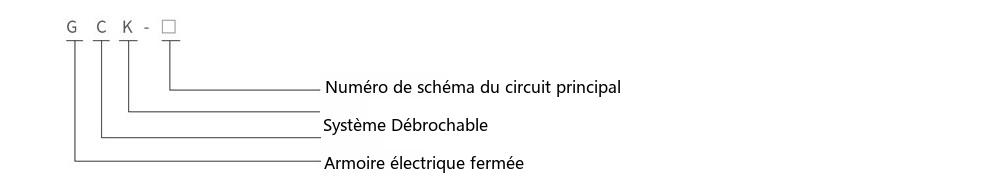

Désignation du type
Conditions de service
- La température de l'air ambiant ne dépasse pas +40 ℃ et n'est pas inférieure à -5 ℃, et la température moyenne sur 24 h ne dépasse pas +35 ℃ ;
- L'humidité relative ne dépasse pas 50 % à la température maximale de +40 ℃ ; une humidité relative plus élevée est admise à des températures plus basses, par exemple 90 % à +20 ℃ ;
- L'air est propre, exempt de gaz corrosifs et explosifs et exempt de poussières conductrices susceptibles d'endommager l'isolation ;
- Le site est exempt de vibrations importantes et de chocs ; l'équipement est installé verticalement avec une inclinaison ne dépassant pas 5° ;
- L'altitude ne dépasse pas 2000 m ;
- L'appareillage est apte au transport et au stockage à des températures de -25 ℃ à +55 ℃, et jusqu'à +70 ℃ pour de courtes durées (ne dépassant pas 24 h) ;
- Si l'utilisateur ne peut pas satisfaire aux conditions ci-dessus, cela doit être négocié avec le fabricant.
Principaux paramètres techniques
- Tension d'isolement nominale 660 V/1000 V
- Tension de service nominale 400 V/660 V
- Tension de service nominale des circuits auxiliaires : CA 380 V, 220 V ; CC 110 V, 220 V
- Courant nominal du jeu de barres : 1000 A, 1250 A, 1600 A, 2000 A, 2500 A, 3200 A, 4000 A, 5000 A
- Courant nominal de courte durée admissible du jeu de barres : 50 kA, 80 kA (valeur efficace) pendant 1 s
- Courant nominal de crête admissible du jeu de barres : 105 kA/0,1 s, 140 kA/0,1 s, 176 kA/0,1 s
- Courant nominal du jeu de barres de dérivation : 630 A, 1000 A, 1250 A, 1600 A
- Courant nominal de courte durée admissible du jeu de barres de dérivation : 30 kA, 50 kA (valeur efficace) pendant 1 s
- Courant nominal de crête admissible du jeu de barres de dérivation : 63 kA, 105 kA/0,1 s
- Degré de protection de l'enveloppe : IP30, IP40
- Disposition du jeu de barres : triphasé à quatre fils, triphasé à cinq fils
- Mode de fonctionnement : local, distant, automatique
Classification de l'appareillage
- Cellule d'arrivée
- Cellule de couplage de barres
- Cellule de départ
- Cellule de commande de moteur
- Cellule d'inversion de source
- Cellule de compensation du facteur de puissance
Caractéristiques structurelles
Le châssis de base du GCK est de structure assemblée combinée ; toutes les pièces structurelles du châssis sont galvanisées et revêtues par pulvérisation plastique et reliées entre elles par vis pour former le châssis de base, auquel sont ajoutés selon les besoins des portes, déflecteurs, cloisons, tiroirs, supports de montage, jeux de barres et composants électriques pour assembler une cellule de centre de commande complète. La structure de cette cellule présente les caractéristiques suivantes :
Châssis
- Le châssis est assemblé à partir de profilés en C ; les pièces du châssis et les pièces d'adaptation dédiées sont fournies par notre société afin de garantir la précision et la qualité de la cellule.
- Les dimensions de formage des pièces, les dimensions des trous et les intervalles des équipements sont modulaires (module E = 20 mm, idem ci-dessous).
- Les pièces structurelles internes sont galvanisées.
- Le capot supérieur de la cellule est démontable, et des anneaux de levage sont montés aux quatre coins du sommet de la cellule pour le levage et le transport.
- Le châssis est divisé en trois compartiments mutuellement isolés — le compartiment du jeu de barres, le compartiment des unités fonctionnelles et le compartiment des câbles — ce qui empêche la propagation des accidents.

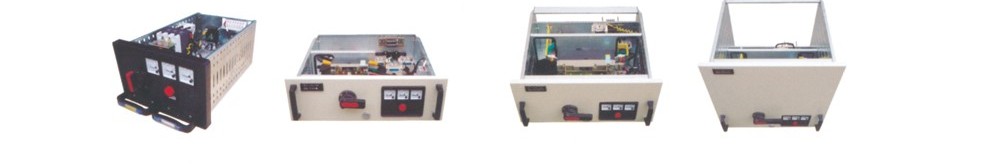

Unités fonctionnelles (tiroirs)
- Le module de hauteur des unités à tiroir est de 200 mm, divisé en cinq séries de tailles : 1/2 unité, 1 unité, 1,5 unité, 2 unités et 3 unités. Le courant nominal du circuit de l'unité est de 630 A et moins (voir la figure ci-dessus pour l'encombrement).
- Chaque cellule MCC peut accueillir jusqu'à 9 tiroirs de 1 unité ou 18 tiroirs de 1/2 unité.
- Le mécanisme de manœuvre est verrouillé mécaniquement avec le tiroir : lorsque l'interrupteur principal est en position fermée, le tiroir ne peut pas être retiré.
- Le mécanisme de manœuvre du tiroir peut être verrouillé en position fermée ou ouverte avec un cadenas, permettant l'entretien sûr des équipements électriques.
- L'arrière de l'unité fonctionnelle est muni de fiches d'arrivée/départ du circuit principal et de fiches secondaires du circuit auxiliaire.
- Les compartiments des unités fonctionnelles sont séparés par des cloisons métalliques.
- Les unités à tiroir adoptent un mécanisme de positionnement rotatif à trois positions, offrant un fonctionnement simple et fiable.
- Le mécanisme de positionnement du tiroir GCK se déplace le long d'une piste hélicoïdale sur les pièces de positionnement pour insérer et retirer l'unité fonctionnelle ; lors de l'insertion et du retrait, il fournit une indication à trois positions et un verrouillage mécanique, et est équipé d'un micro-interrupteur pour le verrouillage électrique en position d'essai.
Installation et exploitation
Après l'arrivée du produit sur le site de réception, vérifier d'abord si l'emballage est intact ; en cas de problème, informer en temps utile le service contractuel concerné pour établir un constat commercial, analyser conjointement la cause et procéder à la certification, et traiter les suites.
Les produits qui ne sont pas installés immédiatement doivent être placés et conservés correctement dans un endroit approprié, conformément aux conditions normales de service et aux règles de stockage temporaire des équipements électriques.
- Le produit doit être installé conformément au schéma d'installation. L'acier de fondation en profilé et les boulons de fixation par boulon doivent être fournis par l'utilisateur. Lors du raccordement du jeu de barres principal, si la surface est irrégulière en raison du transport ou du stockage, elle doit être aplanie avant le raccordement et le serrage.
- Lorsque l'équipement est installé isolément ou en rangée, les écarts de verticalité, de planéité des faces des cellules et les jeux entre cellules doivent être conformes aux exigences du tableau 1.
| N° | Désignation | Tolérance (mm) | |
|---|---|---|---|
| 1 | Verticalité | 3,3 | |
| 2 | Niveau | Sommet de deux cellules adjacentes | 2 |
| Sommet d'une rangée de cellules | 5 | ||
| 3 | Planéité | Côtés de deux cellules adjacentes | 1 |
| Côtés d'une rangée de cellules | 5 | ||
| 4 | Jeu entre cellules | 2 | |
Inspection et essais avant mise en service
- Vérifier si la peinture ou tout autre matériau de revêtement (tel qu'un revêtement plastique) de la surface de la cellule est endommagé, si l'intérieur est sec et propre, et si les vis de montage à tous les emplacements sont desserrées.
- Vérifier si les mécanismes de manœuvre des composants électriques sont souples, sans blocage ni effort de manœuvre excessif.
- Vérifier si la fermeture et l'ouverture de l'appareil principal sont fiables et précises.
- Les tiroirs ou mécanismes débrochables doivent être extraits avec souplesse et légèreté, sans blocage ni choc.
- Les lignes médianes des contacts mobiles et fixes du tiroir ou de la structure débrochable doivent être alignées et les contacts doivent porter fermement. La profondeur d'insertion des contacts principaux et auxiliaires doit répondre aux exigences. Le verrouillage mécanique ou électrique doit fonctionner correctement et le verrouillage comme le déverrouillage doivent être fiables.
- Les tiroirs ayant des schémas primaires, des principes secondaires et des dimensions identiques doivent être facilement interchangeables, sans blocage ni choc.
- Lors du remplacement des cartouches fusibles, les exigences de conception technique doivent être respectées.
- Les réglages de protection doivent être correctement établis en fonction de la charge réelle.
- La résistance d'isolement mesurée avec un mégohmmètre de 1000 V ne doit pas être inférieure à 10 MΩ.
- Tous les raccordements du jeu de barres doivent être sains et les supports isolants, pièces de montage et autres accessoires doivent être fermes et fiables.
Précautions d'emploi
- L'équipement est une cellule de distribution Basse tension installée à distance du mur, manœuvrée par l'avant et entretenue des deux côtés. Le couloir de maintenance et les portes de la cellule ne peuvent être pénétrés ou ouverts que par du personnel professionnel qualifié pour l'exploitation, l'inspection et la maintenance.
- Après le raccordement des câbles, le fond de l'appareillage doit être obturé pour empêcher les petits animaux d'y pénétrer et de provoquer des accidents de court-circuit.
- Après de nombreuses manœuvres d'ouverture et de fermeture, en particulier après une ouverture et une fermeture sur court-circuit, les contacts des disjoncteurs à air et des disjoncteurs à boîtier moulé peuvent être localement brûlés et produire des dépôts de carbone, augmentant la résistance de contact ; la maintenance et l'entretien doivent être effectués conformément à la notice d'instruction du disjoncteur.
- Après l'installation et la maintenance, l'isolation entre les compartiments et entre les unités fonctionnelles doit être strictement vérifiée afin de garantir une bonne séparation fonctionnelle de l'ensemble et d'empêcher l'extension des défauts.

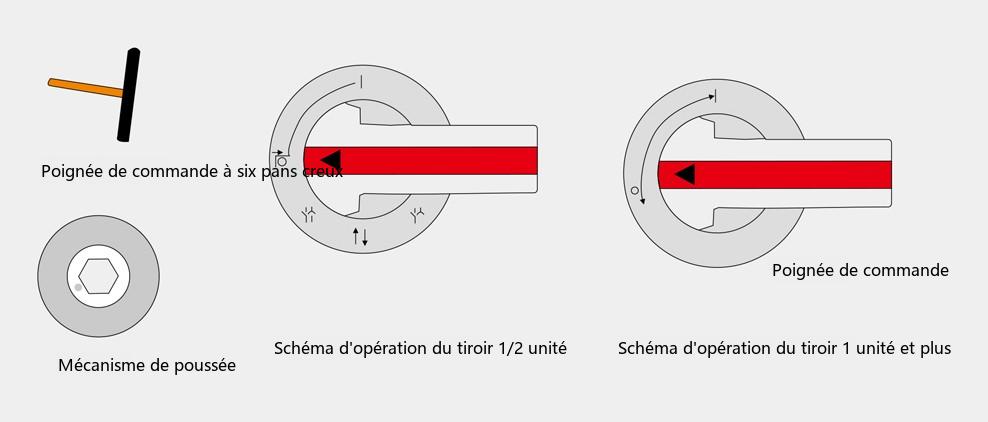

Manœuvre des tiroirs
Manœuvre du tiroir de 1/2 unité
Le mécanisme de manœuvre de ce tiroir se compose de la partie rotative, de l'arbre et du verrou, et assure les fonctions de fermeture/ouverture, d'essai, d'isolement et de verrouillage de l'interrupteur. Le mécanisme de manœuvre est également équipé d'un micro-interrupteur pour le verrouillage électrique.
Ⅰ Position connectée : l'interrupteur principal est fermé, le circuit principal et le circuit de commande sont connectés, et l'unité fonctionnelle est verrouillée. (O) Position ouverte : l'interrupteur principal est ouvert, le circuit de commande est connecté, et l'unité fonctionnelle est verrouillée.
Position d'essai : l'interrupteur principal est ouvert, le circuit principal est déconnecté, le circuit de commande est connecté, et l'unité fonctionnelle est verrouillée.
Position isolée : le tiroir est retiré de 30 mm ; le circuit principal et le circuit de commande sont isolés et déconnectés, et le tiroir est verrouillé.
Position extraite : le circuit principal et le circuit de commande sont déconnectés, et le tiroir peut être retiré librement.
La poignée de manœuvre ne peut être tournée de la position (O) à la position (I) qu'après avoir été enfoncée de 6 mm.
Séquence de manœuvre : ce n'est qu'en position extraite (↑↓) que le tiroir peut être poussé ou tiré ; après une rotation de 45° dans le sens antihoraire, le tiroir atteint automatiquement la position isolée (↗) lorsqu'il est tiré. Une rotation de 45° dans le sens horaire atteint la position d'essai (↑) ; 45° supplémentaires dans le sens horaire atteignent la position d'ouverture de l'interrupteur (O). La poignée est alors enfoncée de 6 mm et tournée de 90° dans le sens horaire pour fermer l'interrupteur ; pour retirer, les opérations sont effectuées dans l'ordre inverse. Si nécessaire, un cadenas peut être ajouté à la poignée de manœuvre dans les trois positions d'ouverture de l'interrupteur principal, d'essai et d'isolement comme dispositif de sécurité.
Manœuvre des tiroirs de 1 unité et plus
Essai : l'interrupteur principal est ouvert, le circuit principal est déconnecté, le circuit de commande est connecté, et l'unité fonctionnelle est verrouillée. Déconnecté : l'interrupteur principal est ouvert, le circuit principal et le circuit de commande sont déconnectés, et le tiroir peut être retiré librement. Connecté : les fiches du circuit principal et du circuit de commande sont engagées, l'interrupteur peut être fermé et ouvert, et l'unité fonctionnelle est verrouillée. I : disjoncteur fermé ; O : disjoncteur ouvert.

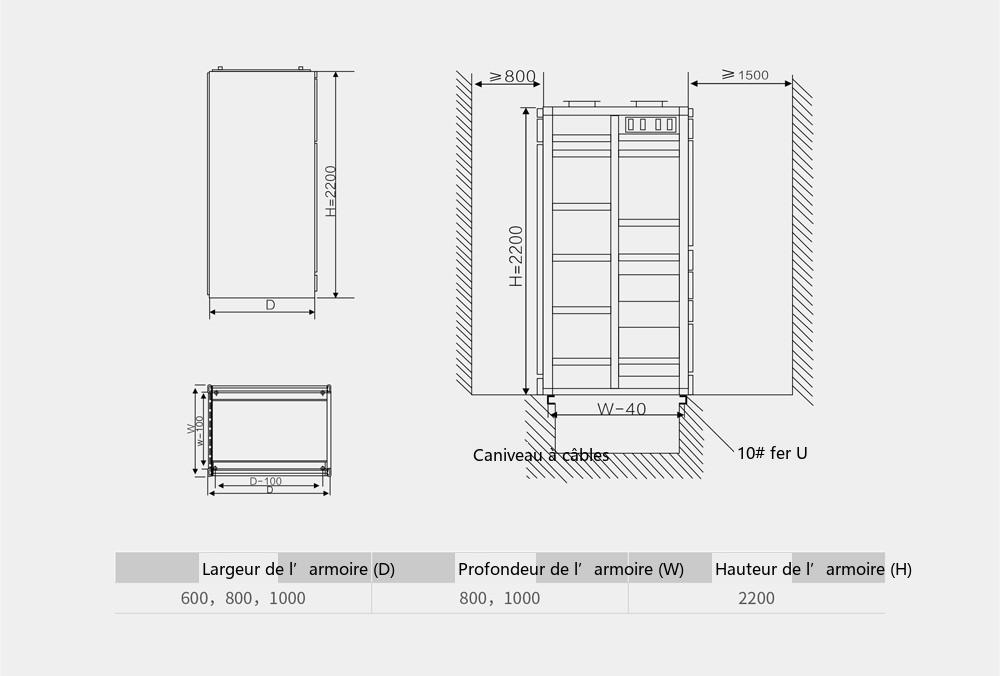

Encombrement et dimensions d'installation
Les dimensions d'encombrement sont données dans le tableau ci-dessous.
L'appareillage de la série GCK est installé verticalement à distance du mur ; derrière lui se trouve la tranchée de câbles de départ de la cellule. Pour faciliter la maintenance, la distance de l'arrière au mur est normalement de 800-1200 mm, et la distance d'installation avant est indiquée dans la figure ci-dessous.
3
Instructions de manœuvre : placer le mécanisme de positionnement du tiroir en position « déconnecté », tourner la poignée de manœuvre à douille hexagonale dans le sens horaire jusqu'à la position « connecté », puis tourner la poignée de manœuvre de 90° dans le sens horaire pour fermer le disjoncteur ; la séquence d'ouverture est l'inverse de ce qui précède.
Remarque : 1. Le disjoncteur ne peut pas être fermé lorsque le mécanisme de positionnement est en position d'essai ou déconnecté.
2. Le mécanisme de positionnement ne peut pas être manœuvré lorsque l'interrupteur est en position fermée.
Mécanisme de déverrouillage
Il y a un trou rond au coin inférieur droit des tiroirs de 1 unité et plus ; c'est le mécanisme de déverrouillage de la porte du tiroir. Lorsque le mécanisme de positionnement du tiroir est en position connectée et que la poignée de l'interrupteur est en position « O », retirer le petit capot, insérer un petit tournevis dans le trou et déplacer le verrou vers le bas pour ouvrir la porte. Après avoir refermé la porte, le capot plastique doit être remis en place, sinon le degré de protection d'origine sera altéré.
Documents et accessoires de livraison
Le fabricant doit fournir les documents et accessoires suivants
- Liste de colisage
- Certificat de produit et rapport d'essais en usine
- Notice d'instruction
- Schémas électriques pertinents
- Notices d'instruction des principaux composants
- Clés des portes de cellule, poignées de manœuvre et pièces de rechange spécifiées dans la commande.
Informations pour la commande
L'utilisateur doit fournir les éléments suivants lors de la commande :
- Schéma du système de distribution du circuit principal et plan d'implantation, tension de service nominale, courant de service nominal, courant de réglage du dispositif de protection et les paramètres techniques nécessaires.
- Préciser les spécifications des câbles d'arrivée et de départ.
- Modèles des principaux composants électriques de l'appareillage, spécifications et quantités.
- Si un pont de jeu de barres ou un canal de barres est nécessaire entre les cellules d'appareillage ou pour la cellule d'arrivée, les données spécifiques telles que la portée et la hauteur au-dessus du sol doivent être indiquées.
- Si l'appareillage est utilisé dans des conditions environnementales particulières, cela doit être décrit en détail lors de la commande.
- Couleur de surface de l'appareillage et autres exigences spécifiques.
