Présentation du produit
Le système mural GZDW-1B est un produit à haute fiabilité conçu sur la base de nombreuses années d'expérience en développement. Il se compose de la section de distribution d'entrée CA, de la section redresseur, de la section de sortie CC et de la section de surveillance. De petite taille, à structure simple et à installation murale ne prenant pas de place au sol, il est principalement utilisé dans divers postes de commutation et postes de transformation clients. Le système fournit du courant continu pour l'ouverture et la fermeture des disjoncteurs ainsi que pour les instruments, compteurs, protections à relais et éclairage de secours des circuits secondaires.

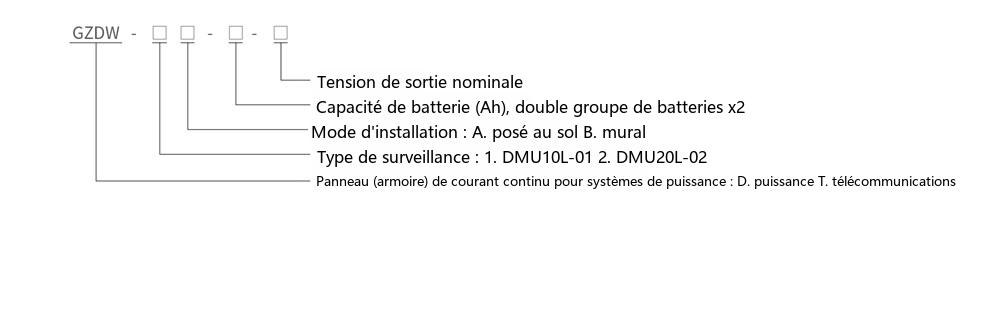

Désignation du type
Caractéristiques du produit
- De petite taille, à structure simple et à installation murale ne prenant pas de place au sol.
- Adopte la conception modulaire propre aux alimentations à découpage, avec secours à chaud redondant.
- Plage de tension d'entrée extra-large avec forte adaptabilité au réseau, adaptée aux environnements relativement difficiles.
- Les modules de charge peuvent être remplacés à chaud pour une maintenance en ligne pratique et rapide.
- Les modules de charge adoptent la dernière technologie internationale de commutation douce, avec un rendement de conversion élevé et de faibles interférences électromagnétiques.
- Technologie matérielle de partage de courant autonome à faible écart, avec un déséquilibre typique du courant de sortie entre modules de ±3 %.
- Les modules de charge ont passé les certifications CE de sécurité et de compatibilité électromagnétique, ce qui les rend fiables et sûrs.
- Conception d'interface ouverte avec de puissantes fonctions de communication, permettant un raccordement pratique aux dispositifs RTU des postes ou au système de surveillance informatique DCS d'une centrale électrique.
- Gestion et protection automatiques de la batterie, avec surveillance automatique en temps réel de l'état de fonctionnement de la batterie et de divers paramètres 9 ; utilisé avec un contrôleur de batterie, il est plus pratique de surveiller l'état de défaut du parc de batteries et de chaque élément individuel.
- Un relais de surveillance d'isolement intégré est fourni ; un relais d'isolement externe ou un moniteur d'isolement peut également être utilisé, offrant une grande flexibilité.
- Surveillance pratique en temps réel de l'état d'isolement du jeu de barres à courant continu.
Remarque : un boîtier de signalisation peut être ajouté selon les besoins de l'utilisateur pour fournir des fonctions d'alarme de signal d'accident ou de signal de pré-avertissement.
Deux entrées CA peuvent être sélectionnées (dont l'une peut être alimentée par un transformateur de tension à 100 VCA) ; lorsqu'elle est alimentée par un transformateur de tension, la puissance de sortie est automatiquement limitée. L'alimentation à courant continu murale GZDW-1B est principalement utilisée dans divers postes de commutation et postes de transformation clients, fournissant du courant continu pour l'ouverture/fermeture des disjoncteurs et les circuits secondaires.
