Présentation du produit

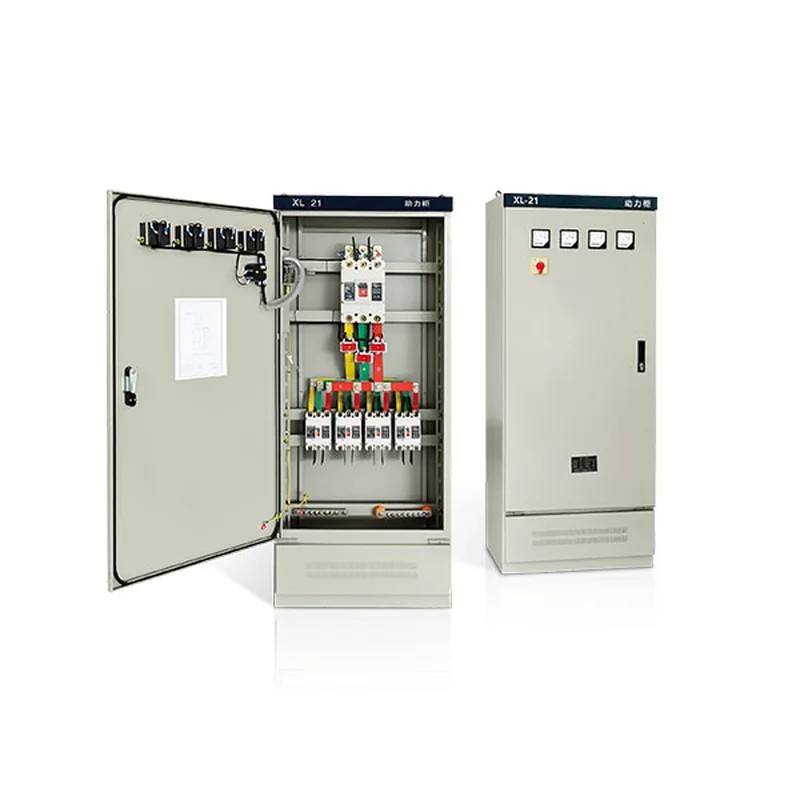

L'armoire de distribution basse tension XL-21 est utilisée dans les centrales électriques et les entreprises industrielles et minières pour la distribution d'énergie dans les systèmes triphasés à quatre fils ou triphasés à cinq fils avec une tension alternative de 500 V et moins. L'armoire de distribution basse tension XL-21 est une unité d'intérieur installée contre le mur et desservie par l'avant.

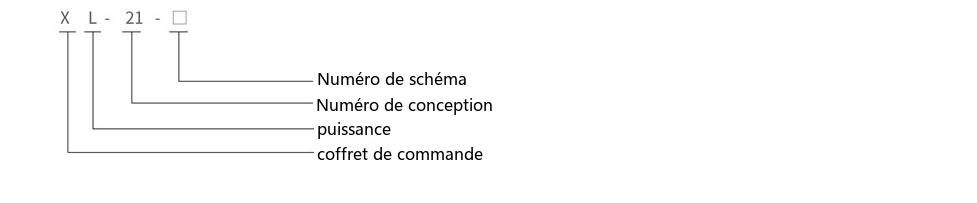

Désignation de type
Caractéristiques structurelles
L'armoire de distribution basse tension XL-21 est de type fermé, avec une enveloppe pliée en tôle d'acier ; la poignée de commande de l'interrupteur à couteau est montée sur la partie supérieure du montant droit à l'avant de l'armoire et peut être utilisée pour la commutation de source d'alimentation. Un voltmètre est installé sur le devant de l'armoire pour indiquer la tension du jeu de barres. Il y a une porte à l'avant ; lorsque la porte est ouverte, tout l'équipement intérieur est exposé pour faciliter l'inspection et la maintenance. L'armoire utilise des composants de conception nationale et présente une structure compacte, une maintenance pratique et une combinaison flexible de schémas de circuit. En plus des disjoncteurs à air et des fusibles pour la protection contre les courts-circuits, l'armoire est également équipée de contacteurs et de relais thermiques, et des boutons de commande et des voyants peuvent être montés sur la porte avant.
Conditions de service
- Température ambiante : -50 ℃ à +40 ℃, la température moyenne sur 24 h ne dépassant pas +36 ℃ ;
- Altitude : ne dépassant pas 2000 m ;
- Humidité relative : ne dépassant pas 50 % à une température ambiante de +40 ℃ ;
- Une humidité relative plus élevée est admissible à des températures plus basses (par exemple 90 % à +20 ℃) ; une condensation modérée due aux variations de température est autorisée ;
- L'inclinaison de l'équipement par rapport au plan vertical lors de l'installation ne doit pas dépasser 5°, et l'équipement doit être installé dans un endroit exempt de vibrations violentes, de chocs et de corrosion.
Fonctionnement, maintenance et entretien
Après l'installation ou l'entretien, l'armoire de distribution doit être soumise aux inspections et essais suivants avant d'être mise en service (l'inspection et l'essai après l'entretien dépendent de la nature de l'entretien).
- Vérifier si l'équipement électrique et le câblage secondaire installés à l'intérieur de l'armoire de distribution sont conformes aux plans.
- Vérifier si les interrupteurs à couteau et les interrupteurs à air utilisés pour le fonctionnement sont souples et sans blocage.
- Vérifier si les contacts de l'équipement électrique installé sont en bon état et s'ils répondent aux exigences de l'équipement lui-même.
- Vérifier qu'il n'y a pas de corps étrangers à l'intérieur de l'armoire de distribution et que les vis de fixation dans toutes les parties ne sont pas desserrées.
Dimensions d'encombrement et d'installation
- Les dimensions d'encombrement et d'installation de la structure de type A de l'armoire de distribution sont indiquées sur la Figure 1.
- Les dimensions d'encombrement et d'installation de la structure de type B de l'armoire de distribution sont indiquées sur la Figure 2.
4
Principaux paramètres techniques
Combinaison fusible-interrupteur
| Modèle | Courant nominal (A) | Courant nominal du fusible (A) | Remarques |
|---|---|---|---|
| HR3-400/34 | 400 | 150,200,250,300,350,400 | Pas de fusible lorsque les lames de sectionnement sont installées |
Transformateur de courant
| Modèle | Courant nominal (A) | Courant secondaire (A) | Remarques |
|---|---|---|---|
| LM-0.5 | 75、100、150、200、300、600 | 5 | - |
Fusible
| Modèle | Fusible | Courant nominal du fusible (A) | Remarques |
|---|---|---|---|
| RL1-15 | 15 | 2、4、5、6、10、15 | - |
| RL1-60 | 60 | 20、25、30、35、40、50、60 | - |
| RL1-100 | 100 | 30、40、50、60、80、100 | - |
| RL1-200 | 200 | 80、100、120、150、200 | - |
| RL1-400 | 400 | 150、200、250、300、350、400 | - |
Contacteur à courant alternatif
| Modèle | Courant nominal (A) | Tension de bobine (V) | Remarques |
|---|---|---|---|
| CJ10-10 | 10 | CA 110 220 380 |
- |
| CJ10-20 | 20 | - | |
| CJ10-40 | 40 | - | |
| CJ10-80 | 80 | - | |
| CJ10-150 | 150 | - |

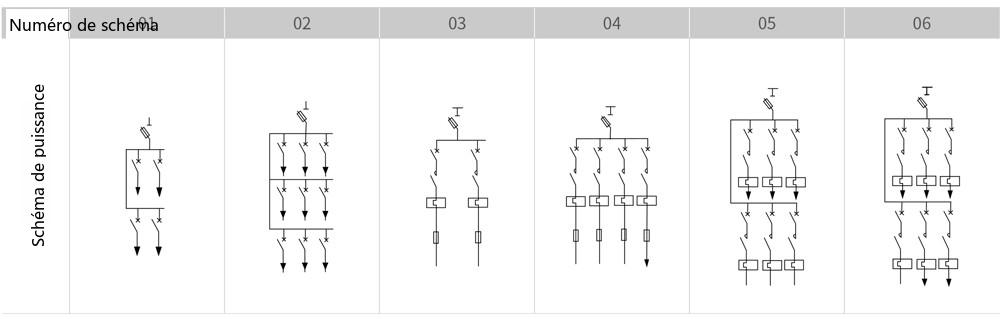

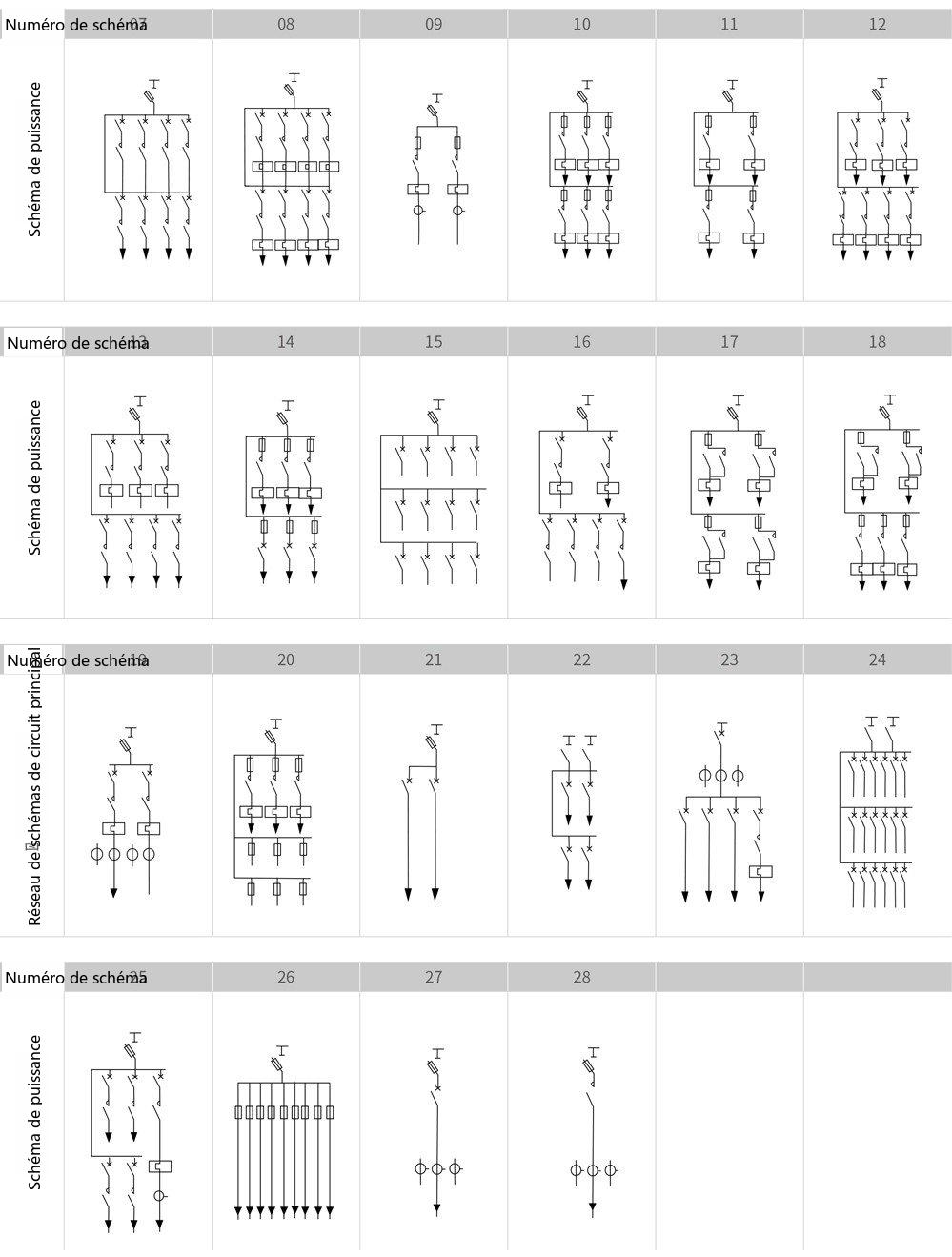

Informations de commande
Le client doit fournir les informations suivantes lors de la commande :
- ◆Schéma du circuit primaire et schéma unifilaire du système ;
- ◆Schéma du circuit secondaire développé ;
- ◆Spécifications et données détaillées des différents dispositifs électriques installés dans chaque armoire ;
- ◆Lors de la commande de la structure de type B, le plan d'agencement et le plan d'implantation des armoires de distribution doivent être fournis.
