Présentation du produit
Le panneau DC à microprocesseur de la série GZDW est applicable aux postes de transformation, centrales électriques, entreprises industrielles et minières, chemins de fer électrifiés et bâtiments de grande hauteur de différents niveaux de tension, servant d'alimentation de commande et de contrôle pour les appareillages haute tension, les protections à relais et les dispositifs automatiques. Adoptant un concept de conception intégré, le système se compose d'un module de surveillance, de modules redresseurs, d'un module de surveillance d'isolation, d'un module d'inspection des batteries, d'un module de surveillance à entrées binaires et d'un module de réduction de tension, et présente une technologie professionnelle, une configuration rationnelle, une mesure et un contrôle intelligents, ainsi qu'une exploitation simple. Il peut communiquer avec un ordinateur hôte pour mettre en œuvre facilement les quatre fonctions à distance de télémesure, télécommande, télésignalisation et téléglissement, ce qui en fait une alimentation DC idéale pour le fonctionnement sans personnel. Le panneau DC à microprocesseur de la série GZDW se compose d'un module de surveillance, de modules redresseurs et d'un module de surveillance d'isolation dans une conception intégrée.

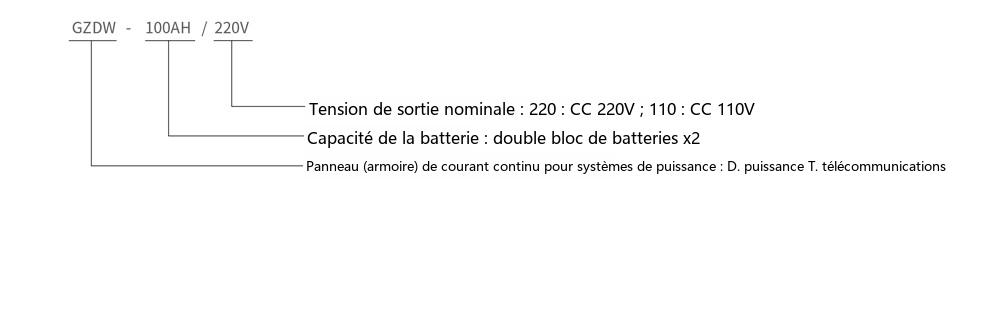

Désignation du type
Caractéristiques du produit
- La commutation automatique entre deux entrées CA assure le fonctionnement normal du système ;
- Plage de tension d'entrée extra-large avec une forte adaptabilité au réseau, adaptée aux environnements relativement difficiles.
- Technologie d'alimentation à découpage haute fréquence avec conception modulaire et secours à chaud N+1, offrant une grande fiabilité ;
- Les modules redresseurs prennent en charge le remplacement à chaud en direct pour une maintenance en ligne pratique et rapide ;
- Les modules de charge adoptent la dernière technologie de commutation internationale, avec un rendement de conversion élevé et de faibles interférences électromagnétiques.
- Technologie de partage de courant autonome à faible écart matériel, avec un déséquilibre typique du courant de sortie entre modules de ±3 %.
- L'unité de surveillance peut utiliser un écran LCD, un écran tactile ou un écran tactile couleur avec affichage graphique grand écran, offrant une interface conviviale et riche et une exploitation simple et pratique ;
- L'unité de surveillance contrôle et surveille le fonctionnement du système en temps réel de manière complète, et peut effectuer les réglages du système et la consultation des informations ; grâce à la surveillance en arrière-plan et à distance, elle peut mettre en œuvre les quatre fonctions à distance de télémesure, télécommande, télésignalisation et téléglissement pour réaliser un fonctionnement sans personnel ;
- L'unité de surveillance gère automatiquement et avec précision la tension de la batterie, les courants de charge/décharge et la compensation de température de la batterie, avec des alarmes de sur/sous-tension, de surchauffe et de défaut pour garantir que la batterie fonctionne dans les meilleures conditions et prolonger sa durée de vie ;
- Fonctions de régulation de tension manuelle et automatique ainsi que détection d'isolation des dérivations ;
- Une protection fiable contre la foudre et un degré élevé de protection d'isolation assurent la sécurité du système et des personnes ;
- Deux interfaces de communication, RS232 et RS485, et trois protocoles de communication au choix : RTU, CDT et MODBUS ;
- Une interface d'extension est prévue pour la connexion d'autres dispositifs externes ;
