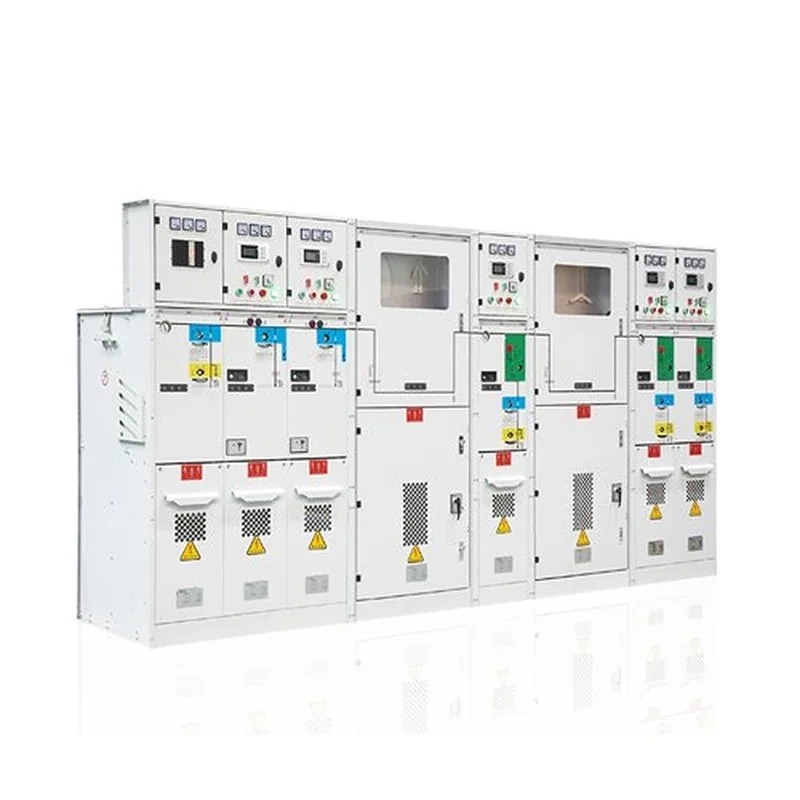

Présentation du produit
L'armoire d'appareillage compacte à isolation à l'air HXGN□-12 est un appareillage développé par notre société sur la base d'une interprétation technique des exigences des utilisateurs d'électricité en matière de fiabilité, de sécurité et de compacité des équipements électriques. Elle présente une isolation à l'air, une compacité, des droits de propriété intellectuelle complets et des essais de type complets. Elle est adaptée aux systèmes de distribution d'énergie de 10 kV/7,2 kV des bâtiments publics, des immeubles résidentiels commerciaux et des industries manufacturières et industrielles, ainsi qu'aux machines complètes entraînées par des moteurs haute tension avec des exigences de compacité élevées.
Caractéristiques du produit
Compact / souple
Le mode d'isolation à l'air respecte les normes de dégagement et de décharge partielle des spécifications techniques de l'industrie électrique.
Dimensions d'armoire compactes, correspondant aux dimensions d'armoire standard :
480*1000*1800 mm (L×P×H) ; l'ensemble du système de distribution est particulièrement compact, économisant l'espace du terrain de construction urbain coûteux.
Formes de jeux de barres et méthodes d'extension souples facilitant l'assemblage avec d'autres types d'armoires différents.
Intégré / scellé solide
Conception intégrée de combinaison de disjoncteur : l'appareil de combinaison intègre le sectionneur, le disjoncteur, le sectionneur de mise à la terre et le capteur de présence de tension en un seul corps, avec une conception modulaire, un verrouillage simple et fiable et un entretien facile.
Visualisé / haute efficacité
Conception visualisée de la coupure du sectionneur, livraison rapide et conception modulaire globale rendant l'assemblage dans les usines d'équipements électriques complet pratique et rapide. La structure intégrée réalise toutes les exigences de verrouillage au sein du mécanisme unique, réduisant le risque de défaillance de verrouillage causé par des problèmes de processus d'assemblage en usine.
Stable / durable
Mécanismes à ressort / à aimant permanent en option, longue durée de vie mécanique, ampoule à vide scellée solide avec protection contre la poussière et hautes performances d'isolation. La combinaison de schémas modulaires permet à l'armoire d'appareillage compacte à isolation à l'air HXGN□-12 de couvrir les applications d'arrivée, de départ, de boucle et de circuit F-C.
Conditions de service
- 1、Altitude ne dépassant pas 2000 m ;
- 2、Température ambiante +40 ℃ ;
- 3、Humidité relative : moyenne journalière ne dépassant pas 95 %%, moyenne mensuelle ne dépassant pas 95 %% ;
- 4、L'air ambiant ne doit pas être manifestement pollué par des gaz corrosifs ou combustibles, de la vapeur d'eau, etc. ;
- 5、Pas de vibrations violentes fréquentes ;
Pour différentes conditions de service ou d'autres exigences, consulter le fabricant。
Principaux paramètres techniques
| Tension nominale : | 12kV |
| Tension de tenue à fréquence industrielle 1MIN : | 42kV |
| Tension de tenue aux chocs de foudre : | 75/85kV |
| Courant nominal : | 630 — 1250A (Départ) |
| Fréquence nominale : | 50/60Hz |
| Courant de coupure de court-circuit nominal : | 25kA/31,5kA |
| Courant de courte durée admissible nominal : | 25kA/31,5kA |
| Courant crête admissible nominal : | 50kA/63kA |
| Nombre d'opérations de coupure de court-circuit nominales : | 30 opérations |
| Endurance mécanique : | 10000 opérations (disjoncteur) |
| Tension de tenue à fréquence industrielle du circuit auxiliaire : | 2000V |
| 630—1250A (Arrivée) | |
| 3000 opérations (Sectionneur/Sectionneur de mise à la terre)/100000 opérations (disjoncteur) | |
Armoire à disjoncteur de départ et de sectionneur de mise à la terre : HXGN-12/04
Configurations standard
- Disjoncteur à vide HT intégré HXGN-12 (1250A/31,5kA ou 630A/25kA)
- Sectionneur
- Mécanisme d'actionnement (avec verrouillage cinq préventions)
- Fixation de câble
- Fenêtre d'observation
- Transformateur de courant (3 pièces)
- Dispositif de protection à microprocesseur
Configurations en option et caractéristiques
- Dispositif d'éclairage
- Dispositif de contrôle de température et d'humidité
- Indicateur de présence de tension
- Parafoudre
- Éléments auxiliaires
- Dimensions hors tout (L×P×H) : 480mm × 1000mm × 1800mm

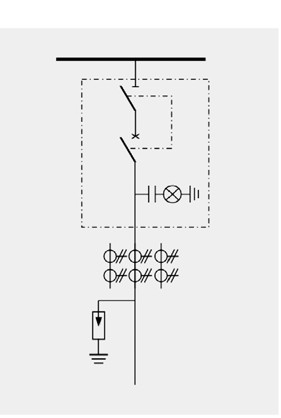

Armoire à disjoncteur de départ : HXGN-12/05
Configurations standard
- Disjoncteur à vide HT intégré HXGN-12 (1250A/31,5kA ou 630A/25kA)
- Sectionneur
- Mécanisme d'actionnement (avec verrouillage cinq préventions)
- Fixation de câble
- Fenêtre d'observation
- Transformateur de courant (2 pièces)
- Dispositif de protection à microprocesseur
Configurations en option et caractéristiques
- Dispositif d'éclairage
- Dispositif de contrôle de température et d'humidité
- Indicateur de présence de tension
- Parafoudre
- Éléments auxiliaires
- Dimensions hors tout (L×P×H) : 480mm × 1000mm × 1800mm
Armoire à disjoncteur de départ : HXGN-12/06
Configurations standard
- Disjoncteur à vide HT intégré HXGN-12 (1250A/31,5kA ou 630A/25kA)
- Sectionneur
- Mécanisme d'actionnement (avec verrouillage cinq préventions)
- Fixation de câble
- Fenêtre d'observation
- Transformateur de courant (2 pièces)
- Dispositif de protection à microprocesseur
Configurations en option et caractéristiques
- Dispositif d'éclairage
- Dispositif de contrôle de température et d'humidité
- Indicateur de présence de tension
- Parafoudre
- Éléments auxiliaires. Dimensions hors tout (L×P×H) : 480mm × 1000mm × 1800mm

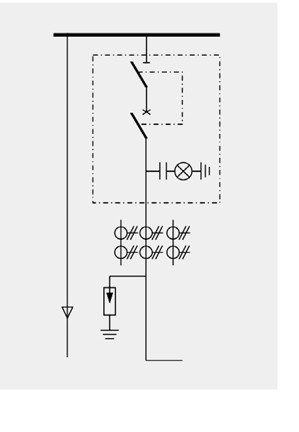

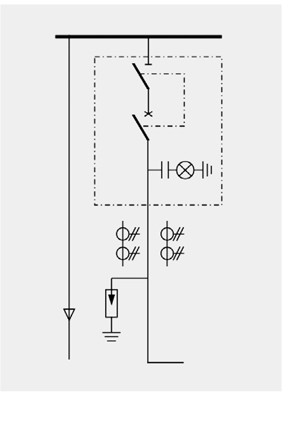

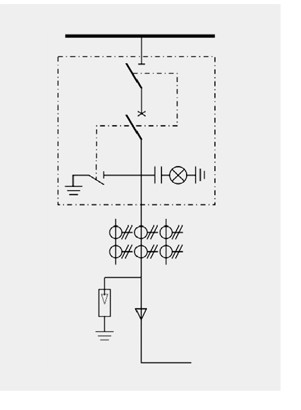

Schémas primaires typiques

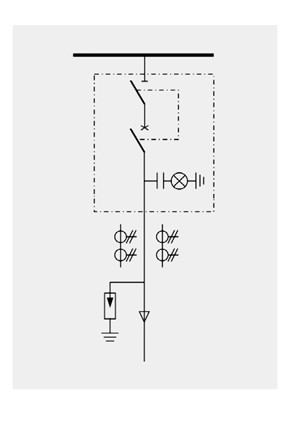

La figure ci-dessous montre un schéma primaire typique de l'armoire d'appareillage compacte à isolation à l'air HXGN□-12.

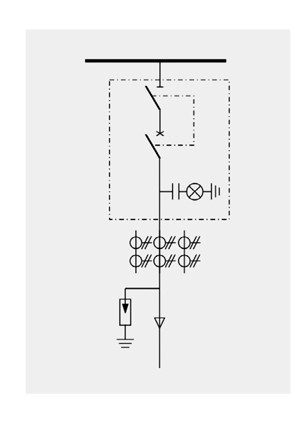

Armoire à disjoncteur d'arrivée : HXGN-12/01
| Configurations standard | Configurations en option et caractéristiques |
|---|---|
|
|

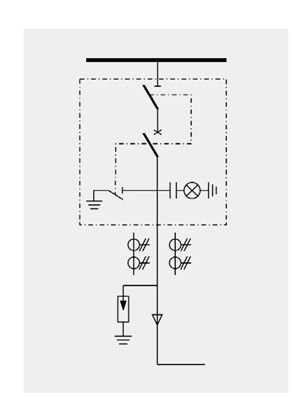

Armoire à disjoncteur de départ : HXGN-12/02
| Configurations standard | Configurations en option et caractéristiques |
|---|---|
|
|

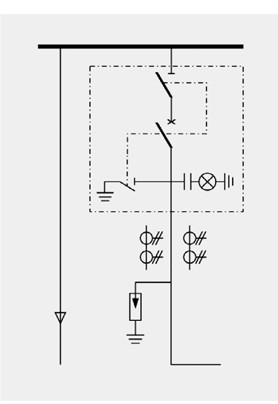

Armoire à disjoncteur de départ et de sectionneur de mise à la terre : HXGN-12/03
| Configurations standard | Configurations en option et caractéristiques |
|---|---|
|
|
Armoire à disjoncteur de départ et de sectionneur de mise à la terre : HXGN-12/07
Configurations standard
- Disjoncteur à vide HT intégré HXGN-12 (1250A/31,5kA ou 630A/25kA)
- Sectionneur
- Mécanisme d'actionnement (avec verrouillage cinq préventions)
- Fixation de câble
- Fenêtre d'observation
- Transformateur de courant (2 pièces)
- Dispositif de protection à microprocesseur
Configurations en option et caractéristiques
- Dispositif d'éclairage
- Dispositif de contrôle de température et d'humidité
- Indicateur de présence de tension
- Parafoudre
- Éléments auxiliaires
- Dimensions hors tout : (L×P×H)(480+400)520mm×1000mm×1800mm

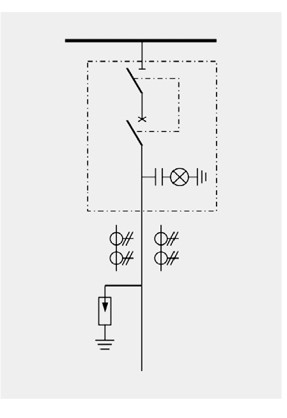

Armoire à disjoncteur de départ et de sectionneur de mise à la terre : HXGN-12/08
Configurations standard
- Disjoncteur à vide HT intégré HXGN-12 (1250A/31,5kA ou 630A/25kA)
- Sectionneur
- Mécanisme d'actionnement (avec verrouillage cinq préventions)
- Fixation de câble
- Fenêtre d'observation
- Transformateur de courant (3 pièces)
- Dispositif de protection à microprocesseur
Configurations en option et caractéristiques
- Dispositif d'éclairage
- Dispositif de contrôle de température et d'humidité
- Indicateur de présence de tension
- Parafoudre
- Éléments auxiliaires
- Dimensions hors tout : (L×P×H)(480+400)520mm×1000mm×1800mm

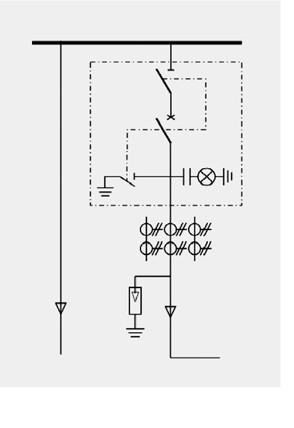

Armoire à disjoncteur de départ : HXGN-12/09
Configurations standard
- Disjoncteur à vide HT intégré HXGN-12 (1250A/31,5kA ou 630A/25kA)
- Sectionneur
- Mécanisme d'actionnement (avec verrouillage cinq préventions)
- Fixation de câble
- Fenêtre d'observation
- Transformateur de courant (2 pièces)
- Dispositif de protection à microprocesseur
Configurations en option et caractéristiques
- Dispositif d'éclairage
- Dispositif de contrôle de température et d'humidité
- Indicateur de présence de tension
- Parafoudre
- Éléments auxiliaires
- Dimensions hors tout : (L×P×H)480mm x1000mm×1800mm

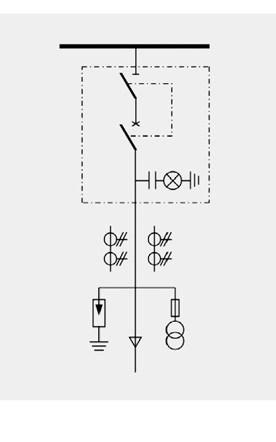

Armoire à disjoncteur de départ : HXGN-12/10
Configurations standard
- ■ Disjoncteur à vide HT intégré HXGN (1250A/31,5kA ou 630A/25kA)
- ■ Sectionneur
- ■ Mécanisme d'actionnement (avec verrouillage cinq préventions)
- ■ Fixation de câble
- ■ Fenêtre d'observation
- ■ Transformateur de courant (3 pièces)
- ■ Dispositif de protection à microprocesseur
Configurations en option et caractéristiques
- □ Dispositif d'éclairage
- □ Dispositif de contrôle de température et d'humidité
- □ Indicateur de présence de tension
- □ Parafoudre
- □ Éléments auxiliaires
- □ Dimensions hors tout : (L×P×H) 480mm ×1000mm ×1800mm

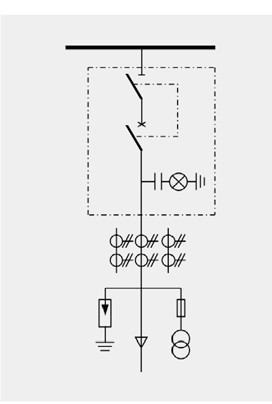

Armoire à disjoncteur de départ et de sectionneur de mise à la terre : HXGN-12/11
Configurations standard
- ■ Disjoncteur à vide HT intégré HXGN-12 (1250A/31,5kA ou 630A/25kA)
- ■ Sectionneur
- ■ Mécanisme d'actionnement (avec verrouillage cinq préventions)
- ■ Fixation de câble
- ■ Fenêtre d'observation
- ■ Transformateur de courant (2 pièces)
- ■ Transformateur de tension (2 ou 1 pièces)
- ■ Dispositif de protection à microprocesseur
Configurations en option et caractéristiques
- □ Dispositif d'éclairage
- □ Dispositif de contrôle de température et d'humidité
- □ Indicateur de présence de tension
- □ Parafoudre
- □ Éléments auxiliaires
- □ Dimensions hors tout : (L×P×H) 720mm ×1000mm ×1800mm

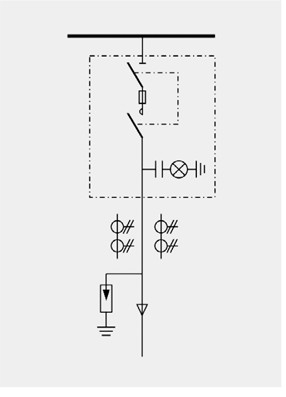

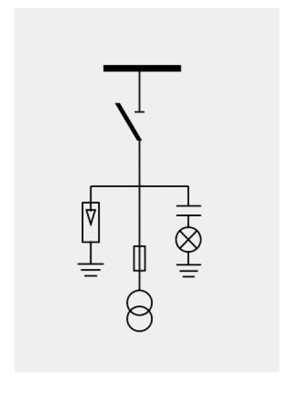

Armoire à disjoncteur de départ et de sectionneur de mise à la terre : HXGN-12/12
Configurations standard
- ■ Disjoncteur à vide HT intégré HXGN-12 (1250A/31,5kA ou 630A/25kA)
- ■ Sectionneur
- ■ Mécanisme d'actionnement (avec verrouillage cinq préventions)
- ■ Fixation de câble
- ■ Fenêtre d'observation
- ■ Transformateur de courant (2 pièces)
- ■ Transformateur de tension (2 ou 1 pièces)
- ■ Dispositif de protection à microprocesseur
Configurations en option et caractéristiques
- □ Dispositif d'éclairage
- □ Dispositif de contrôle de température et d'humidité
- □ Indicateur de présence de tension
- □ Parafoudre
- □ Éléments auxiliaires
- □ Dimensions hors tout : (L×P×H) 720mm ×1000mm ×1800mm

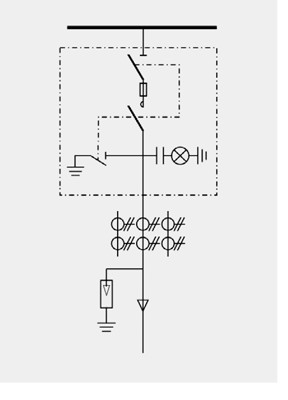

Armoire à disjoncteur de départ F-C : HXGN-12/13
| Configurations standard | Configurations en option et caractéristiques |
|---|---|
| ■ Disjoncteur à vide HT intégré HXGN-12 (1250A/31,5kA ou 630A/25kA) | □Dispositif d'éclairage |
| ■Sectionneur | □Dispositif de contrôle de température et d'humidité |
| ■Mécanisme d'actionnement (avec verrouillage cinq préventions) | □Indicateur de présence de tension |
| ■Fixation de câble | □Parafoudre |
| ■Fenêtre d'observation | □Éléments auxiliaires |
| ■Transformateur de courant (2 pièces) | □Dimensions hors tout (L×P×H) : 480mm × 1000mm × 1800mm |
| ■Dispositif de protection à microprocesseur | - |

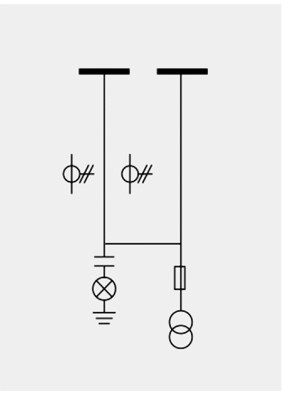

Armoire à disjoncteur de départ F-C : HXGN-12/14
| Configurations standard | Configurations en option et caractéristiques |
|---|---|
| ■ Disjoncteur à vide HT intégré HXGN-12 (1250A/31,5kA ou 630A/25kA) | □Dispositif d'éclairage |
| ■Sectionneur | □Dispositif de contrôle de température et d'humidité |
| ■Mécanisme d'actionnement (avec verrouillage cinq préventions) | □Indicateur de présence de tension |
| ■Fixation de câble | □Parafoudre |
| ■Fenêtre d'observation | □Éléments auxiliaires |
| ■Transformateur de courant (2 pièces) | □Dimensions hors tout (L×P×H) : 480mm × 1000mm × 1800mm |
| ■Dispositif de protection à microprocesseur | - |
Armoire à disjoncteur de départ et de sectionneur de mise à la terre : HXGN-12/15
| Configurations standard | Configurations en option et caractéristiques |
|---|---|
| ■ Disjoncteur à vide HT intégré HXGN-12 (1250A/31,5kA ou 630A/25kA) | □Dispositif d'éclairage |
| ■Sectionneur | □Dispositif de contrôle de température et d'humidité |
| ■Mécanisme d'actionnement (avec verrouillage cinq préventions) | □Indicateur de présence de tension |
| ■Fixation de câble | □Parafoudre |
| ■Fenêtre d'observation | □Éléments auxiliaires |
| ■Transformateur de courant (2 pièces) | □Dimensions hors tout : (L×P×H)720mm ×1000mm ×1800mm |
| ■Transformateur de tension (2 ou 1 pièces) | - |
| ■Dispositif de protection à microprocesseur | - |
Armoire à disjoncteur de départ et de sectionneur de mise à la terre : HXGN-12/16
Configurations standard
- ■ Disjoncteur à vide HT intégré HXGN-12 (1250A/31,5kA ou 630A/25kA)
- ■ Sectionneur
- ■ Mécanisme d'actionnement (avec verrouillage cinq préventions)
- ■ Fixation de câble
- ■ Fenêtre d'observation
- ■ Transformateur de courant (2 pièces)
- ■ Transformateur de tension (2 pièces ou 1 pièce)
- ■ Dispositif de protection à microprocesseur
Configurations en option et caractéristiques
- □ Dispositif d'éclairage
- □ Dispositif de contrôle de température et d'humidité
- □ Indicateur de présence de tension
- □ Parafoudre
- □ Éléments auxiliaires
- □ Dimensions hors tout : (L × P × H) 720mm ×1000mm ×1800mm

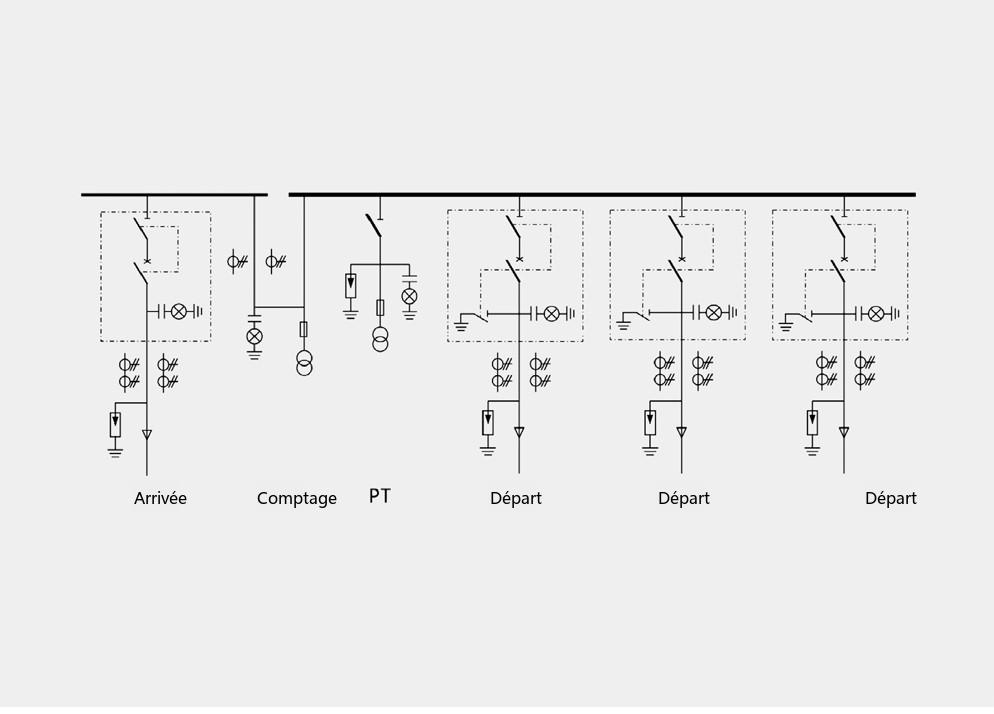

Exemples de schémas typiques
