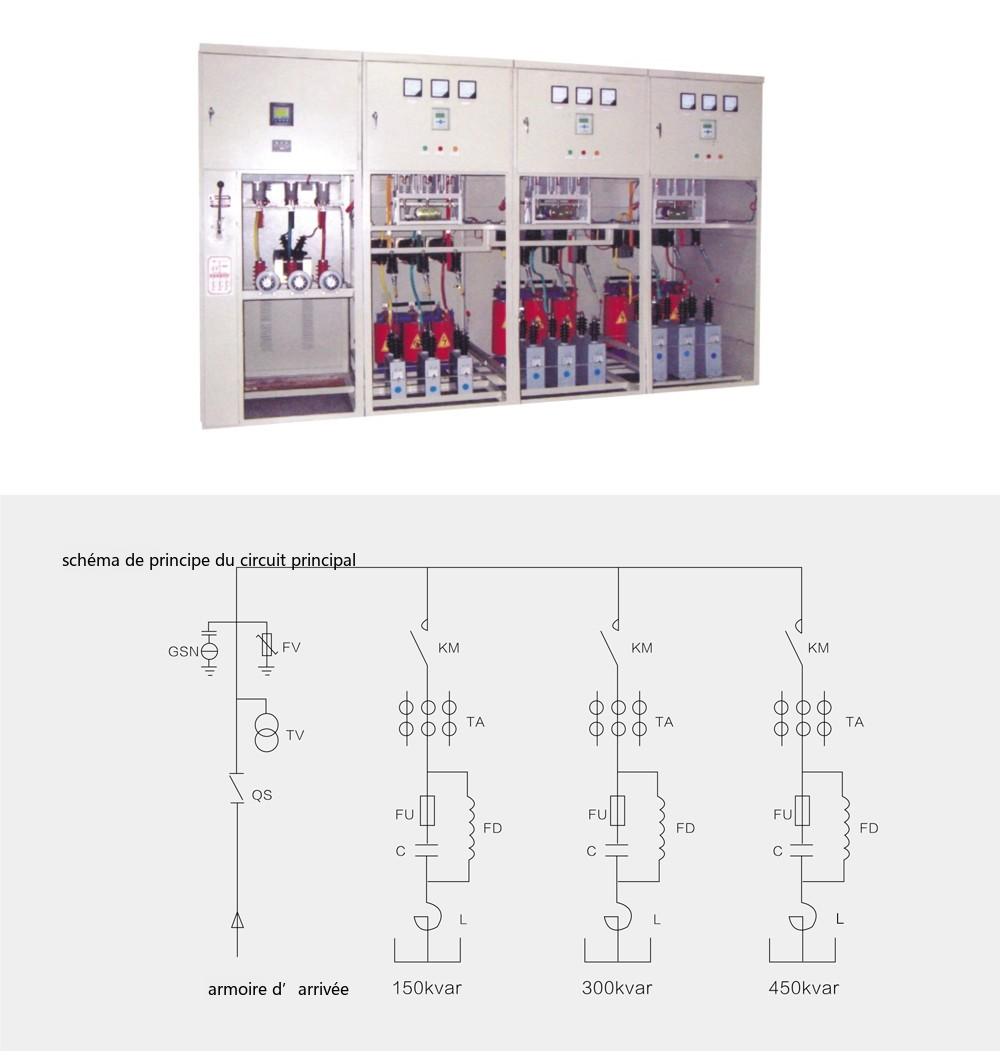

Aperçu du produit
Le dispositif automatique de compensation d'énergie réactive haute tension de la série TBBZ, en fonction des conditions du réseau et de la charge de la barre d'alimentation 6 kV/10 kV, suit et commute automatiquement les batteries de condensateurs via le système de contrôle pour effectuer une compensation automatique de l'énergie réactive, portant le facteur de puissance au-dessus de 0,9. Il optimise considérablement la qualité de l'énergie, économise l'énergie et réduit les pertes, et améliore la capacité de transport du système de transport et de distribution.

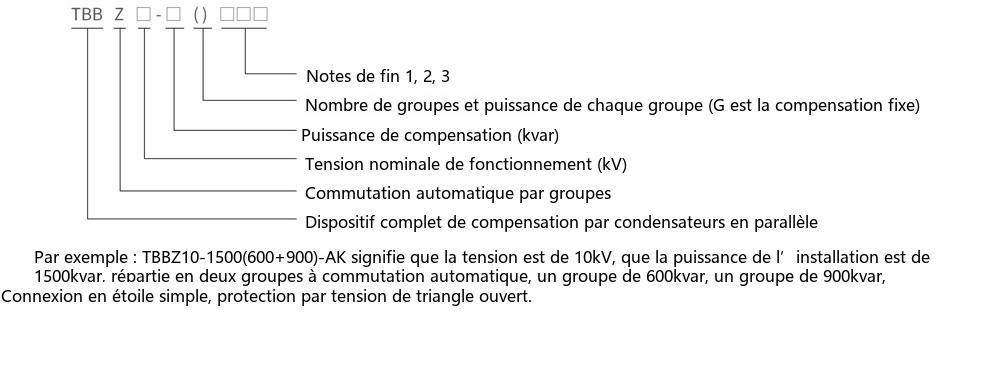

Désignation du type
Conditions de service
- Altitude : ne dépassant pas 1000 m ;
- Température ambiante : -25℃ à +55℃ ;
- Humidité relative : ne dépassant pas 85 % :
- Le site doit être exempt de milieux explosifs ; le milieu environnant ne doit pas contenir de gaz corrosifs ou nocifs pour l'isolation ni de milieux conducteurs, et ne doit pas être saturé de vapeur d'eau ni présenter de moisissures importantes.
Caractéristiques du produit
- Le dispositif peut fonctionner pendant une longue période à une surtension permanente de 1,1 × la tension de service nominale ;
- Le dispositif peut fonctionner en continu à un courant dont la valeur efficace ne dépasse pas 1,3 × le courant nominal de la batterie de condensateurs ;
- Le dispositif utilise des contacteurs à vide pour la commutation et peut être manœuvré fréquemment ;
- Chaque batterie de condensateurs est équipée d'une bobine de décharge, réduisant la tension résiduelle à moins de 50 V en 5 s ;
- Chaque batterie de condensateurs peut être protégée par des relais ou une unité de protection et de contrôle à microprocesseur, offrant une protection contre les surintensités, les déséquilibres de tension, les sous-tensions et les surtensions du système pour la batterie de condensateurs ;
- En cas de défaillance d'une batterie de condensateurs, celle-ci peut être coupée sans affecter l'utilisation des autres batteries ;
- Chaque condensateur est protégé par un fusible à expulsion, et chaque batterie est équipée de parafoudres pour la protection contre les surtensions de manœuvre et les surtensions de foudre ;
- Contrôleur à écran LCD grand format, affichant en temps réel la tension, le courant et le facteur de puissance du système ; avec interfaces de communication standard RS232/RS485 et fonctions « quatre télécommandes » ;
- Chaque batterie peut être équipée d'une inductance pour supprimer le courant d'appel ou l'amplification harmonique.
Le dispositif automatique de compensation d'énergie réactive haute tension de la série TBBZ adopte une commutation à suivi automatique, ajustant la capacité de compensation en fonction des variations de charge sans intervention manuelle.
Principaux paramètres techniques
Tension nominale : 6-10 kV ;
Fréquence nominale : 50 Hz ;
Capacité nominale : 100-10000 kvar ;
Nombre de groupes : 1-5 ;
Paramètres de l'inductance : pour supprimer le courant d'appel, taux de réactance 0,1-1 % ;
Pour supprimer les harmoniques au-dessus du 5e rang, taux de réactance 6 % ;
Pour supprimer les harmoniques au-dessus du 3e rang, taux de réactance 12 %. Après compensation, le facteur de puissance atteint plus de 0,9 ; le dispositif automatique de compensation d'énergie réactive haute tension de la série TBBZ peut efficacement réduire les pertes en ligne et améliorer la capacité de transport du système de transport et de distribution.
