Subestación compacta prefabricada YBW-12 (tipo europeo)

Aplicaciones

Ampliamente utilizada en interior y exterior en la renovación de redes urbanas, urbanizaciones residenciales, edificios de gran altura, emplazamientos industriales y mineros, hoteles, centros comerciales, aeropuertos, ferrocarriles, campos petrolíferos, muelles, autopistas e instalaciones de energía temporales. La subestación compacta prefabricada YBW-12 adopta una estructura trinitaria de aparamenta de alta tensión, transformador y aparamenta de baja tensión, con una tensión nominal de 12kV.

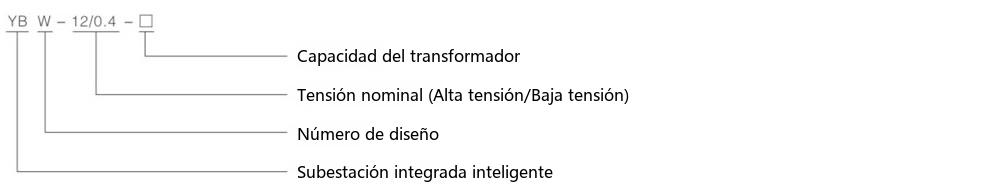

Designación de tipo

Características y ventajas

• Aparamenta de alta tensión, transformador y aparamenta de baja tensión en un solo cuerpo, altamente completo;
• Protección completa de alta y baja tensión, funcionamiento seguro y fiable, mantenimiento sencillo;
• Ocupa poco espacio, baja inversión, ciclo de producción corto, fácil de mover;
• Esquemas de conexión flexibles y variados;
• Estructura única: envolvente única de doble capa de panal (panel compuesto), firme, termoaislante, ventilada y bella, con alto grado de protección; materiales de la envolvente disponibles: aleación de titanio de acero inoxidable, aleación de aluminio, chapa laminada en frío, chapa de acero coloreado;

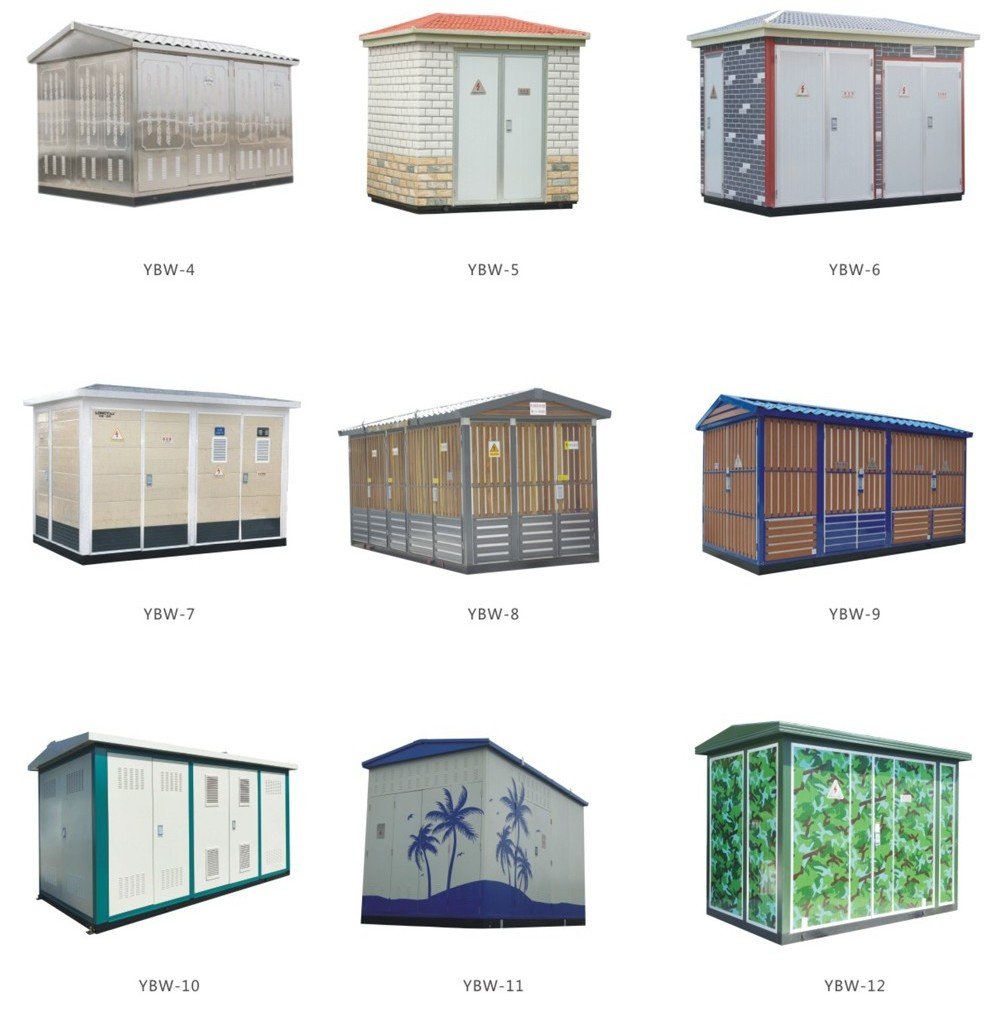

• Varios tipos: tipo general, tipo villa, tipo compacto y otros estilos;
• La unidad de anillo de alta tensión puede equiparse con un terminal de automatización de distribución (FTU) para la detección fiable de cortocircuitos y fallos monofásicos a tierra, con funciones de "cuatro remotos", lo que facilita las actualizaciones de automatización de la distribución.

Condiciones de servicio

• Altitud: ≤1000 m;
• Temperatura ambiente: -25℃ a +40℃;
• Humedad relativa: media diaria no superior al 95%, media mensual no superior al 90%;
• El lugar de instalación estará libre de impactos violentos, contaminación grave, corrosión química, polvo conductor y riesgos de explosión; si no pueden cumplirse las condiciones normales de servicio, consulte a nuestra empresa para una solución.

Transformador

La subestación integrada inteligente selecciona transformadores de bajas pérdidas, sumergidos en aceite, totalmente sellados de las series S9, S10 y S11; también están disponibles transformadores secos respetuosos con el medio ambiente con aislamiento de resina o aislamiento de papel NOMEX, y el transformador puede introducirse y extraerse fácilmente. La subestación compacta prefabricada YBW-12 está equipada con un interruptor de carga de corriente nominal 630 A y frecuencia nominal 50 Hz.

Lado de alta tensión

El lado de alta tensión de la subestación integrada inteligente está generalmente protegido por una combinación de interruptor de carga y fusibles; después de que un fusible se funde, las tres fases disparan conjuntamente. Interruptores de carga disponibles: tipo de presión de gas, tipo de vacío, tipo SF6, etc.; puede proporcionarse un mecanismo de accionamiento motorizado para actualizaciones de automatización. El fusible es un fusible limitador de corriente de alta tensión con percutor, de acción fiable y gran capacidad de corte. Para transformadores superiores a 800 kVA, pueden seleccionarse interruptores automáticos de vacío como ZN12, ZN28 y VS1 para la protección. La subestación compacta prefabricada YBW-12 ofrece esquemas primarios del n.º 01 al 12, con tipos de armario que incluyen HXGN-12 y XGN66-12.

Lado de baja tensión

El interruptor principal de baja tensión adopta un interruptor automático de aire (universal) o inteligente con protección selectiva; los interruptores de salida adoptan nuevos interruptores de caja moldeada de pequeño volumen, arco corto y salida flexible; un dispositivo inteligente de compensación de potencia reactiva de seguimiento automático ofrece dos modos de conmutación, tipo contactor y tipo sin contacto, para que los usuarios elijan.

Normas aplicables

GB/T 17467-1998 "Subestaciones prefabricadas de alta/baja tensión"

DL/T 537-93 "Condiciones técnicas de pedido para subestaciones compactas de 6-35kV"

Parámetros técnicos

Parámetros técnicos del interruptor de carga

Parámetros técnicos del fusible de alta tensión

Nota: (80) indica la versión de alta capacidad de corte.

Diagramas de esquemas primarios

Para los esquemas primarios de la subestación, véanse los planos adjuntos.

Ejemplos de esquemas típicos

Para ejemplos de esquemas típicos, véanse los planos adjuntos.

Planos de cimentación y disposición

Para el plano de cimentación y el plano de disposición de la subestación, véanse los planos adjuntos; los usuarios pueden seleccionar según sus necesidades.

Instalación, uso y mantenimiento

Para la instalación, aceptación, pruebas de entrega, funcionamiento y mantenimiento de la subestación integrada inteligente, además de las reglamentaciones exigidas por el departamento de energía, téngase en cuenta lo siguiente:

• Al recibirla, los usuarios deberán inspeccionarla cuidadosamente de acuerdo con las reglamentaciones correspondientes; los productos que no se instalen inmediatamente se almacenarán en lugares adecuados según lo especificado por las condiciones normales de servicio.

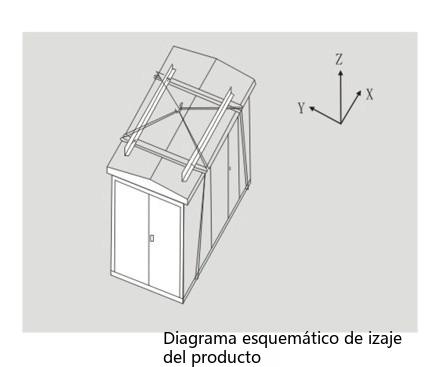

• El producto se izará desde la parte inferior con herramientas especiales, como se muestra en la figura de la derecha.
• Coloque el producto horizontalmente sobre la cimentación prefabricada, luego selle la separación entre la base y la cimentación con mortero de cemento para evitar que entre agua de lluvia en la sala de cables; conecte los cables de alta y baja tensión a través de las placas de sellado inferiores de las salas de alta y baja tensión.
• Después de la instalación, se realizará una puesta a tierra fiable; los dos terminales principales de puesta a tierra en el acero de canal de la base de la subestación, el punto neutro y la envolvente del transformador, los terminales inferiores del pararrayos, etc., serán puestos a tierra por separado por el departamento de instalación. Toda la puesta a tierra compartirá un conjunto de dispositivos de puesta a tierra con una resistencia de puesta a tierra inferior a 4 ohmios, y se sacarán al menos dos conductores de puesta a tierra desde la red de puesta a tierra hasta el producto.

Después de la instalación o el mantenimiento, se realizarán las siguientes inspecciones y pruebas antes de la puesta en servicio:

• Si el interior de la subestación está limpio;
• Si los mecanismos de accionamiento son flexibles;
• Si la conmutación de los aparatos principales es flexible y fiable;
• Si la conmutación de los contactos auxiliares de los aparatos es fiable y precisa;
• Si los medidores y relés actúan con precisión y sin error;
• Si las relaciones y polaridades de conexión de los medidores y transformadores de medida son correctas;
• Si todas las tuercas de montaje de los aparatos están apretadas y el montaje es firme y fiable;
• Si las conexiones de las barras colectoras son correctas y sus aisladores de soporte y abrazaderas están instalados de forma fiable;
• Si los valores de ajuste de los aparatos cumplen los requisitos y las especificaciones de los cartuchos fusibles son correctas;
• Si las conexiones de los circuitos principal y auxiliar cumplen los requisitos del esquema eléctrico.

Mantenimiento

• Todos los componentes del producto se mantendrán de acuerdo con sus propios requisitos técnicos;
• Si se selecciona un transformador sumergido en aceite, se realizará un análisis de muestra de aceite al menos una vez al año según se requiera;
• Para la aparamenta de alta tensión en funcionamiento, después de 20 operaciones de conmutación en carga o 2000 en vacío, se comprobará el estado de los contactos y el desgaste del dispositivo de extinción de arco; cualquier anomalía se reparará o sustituirá a tiempo.
• Después de que la aparamenta de baja tensión dispare automáticamente, se comprobará y analizará la causa del disparo; solo podrá ponerse de nuevo en servicio después de eliminar el fallo;
• El pararrayos se someterá a una prueba preventiva una vez al año antes de la temporada de tormentas.

Nota: El producto se suministra con lista de embalaje, certificado, manual de instalación y funcionamiento, esquema de cableado eléctrico, manuales de los componentes principales utilizados, herramientas de accionamiento y piezas de repuesto según el acuerdo.

Ilustraciones del esquema técnico

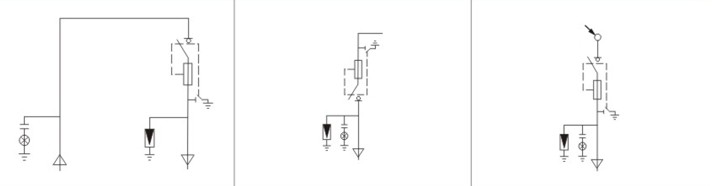

-	N.º de esquema	01	02	03
-	Diagrama unifilar del circuito principal
	Aplicación	Tipo terminal: entrada por cable / una salida	Tipo terminal: entrada invertida	Tipo terminal: entrada aérea
Tipo de armario	HXGN-12	HXGN-12	HXGN-12
Selección de equipos primarios	Interruptor automático de vacío ZN28, VS1	-	-	-
	Interruptor de carga FN, FZN, FLN	1	1	1
	Seccionador GN	-	-	-
	Fusible XRNT	3	3	3
	Fusible RN2	-	-	-
	Pararrayos HY5W	3	3	3
	Indicador de presencia de tensión GSN	1	1	1
	Transformador de corriente LZZBJ	-	-	-
	Transformador de tensión JDZ	-	-	-

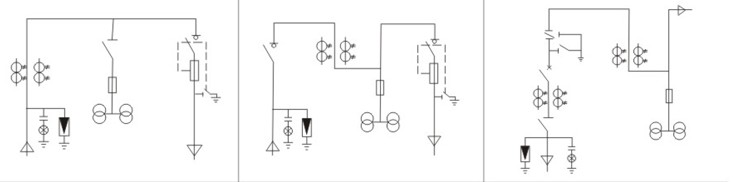

-	N.º de esquema	04	05	06
-	Diagrama unifilar del circuito principal
	Aplicación	Tipo terminal: entrada por interruptor automático de vacío	Tipo terminal: entrada con medición / una salida	Tipo terminal: entrada por cable / una salida con medición
Tipo de armario	XGN66-12	HXGN-12	HXGN-12
Selección de equipos primarios	Interruptor automático de vacío ZN28, VS1	1	-	-
	Interruptor de carga FN, FZN, FLN	-	1	1
	Seccionador GN	2	-	-
	Fusible XRNT	-	3	3
	Fusible RN2	-	3	3
	Pararrayos HY5W	3	3	3
	Indicador de presencia de tensión GSN	1	1	1
	Transformador de corriente LZZBJ	2	2	2
	Transformador de tensión JDZ	-	2	2

Esquemas n.º 07、08、09

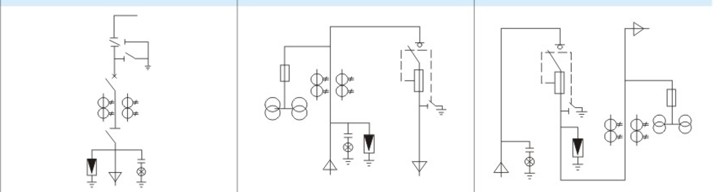

-	N.º de esquema	07	08	09
-	Diagrama unifilar del circuito principal
	-	Aplicación	Tipo terminal: entrada con medición, PT y una salida	Tipo terminal: una entrada con medición / una salida	Tipo terminal: entrada por interruptor automático / medición
-	Tipo de armario	HXGN-12	HXGN-12	XGN66-12
-	Interruptor automático de vacío ZN28, VS1	-	-	1
-	Interruptor de carga FN, FZN, FLN	1	2	-
-	Seccionador GN	1	-	2
-	Fusible XRNT	3	3	3
-	Fusible RN2	3	3	3
-	Pararrayos HY5W	3	3	3
-	Indicador de presencia de tensión GSN	1	1	1
-	Transformador de corriente LZZBJ	2	2	4
-	Transformador de tensión JDZ	2	2	2

Esquemas n.º 10、11、12

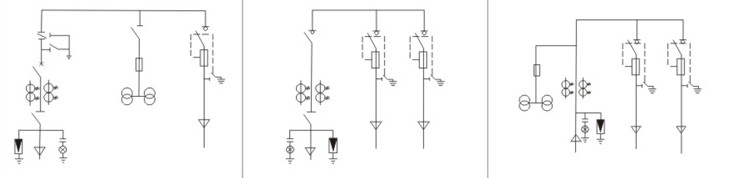

-	N.º de esquema	10	11	12
-	Diagrama unifilar del circuito principal
	-	Aplicación	Tipo terminal: entrada por interruptor automático / PT y una salida	Tipo terminal: una entrada / dos salidas	Tipo terminal: entrada con medición / dos salidas
-	Tipo de armario	XGN66-12 HXGN-12	HXGN-12	HXGN-12
-	Interruptor automático de vacío ZN28, VS1	1	-	-
-	Interruptor de carga FN, FZN, FLN	1	3	2
-	Seccionador GN	3	1	-
-	Fusible XRNT	3	6	6
-	Fusible RN2	3	-	3
-	Pararrayos HY5W	3	3	3
-	Indicador de presencia de tensión GSN	1	1	1
-	Transformador de corriente LZZBJ	2	2	2
-	Transformador de tensión JDZ	2	-	2

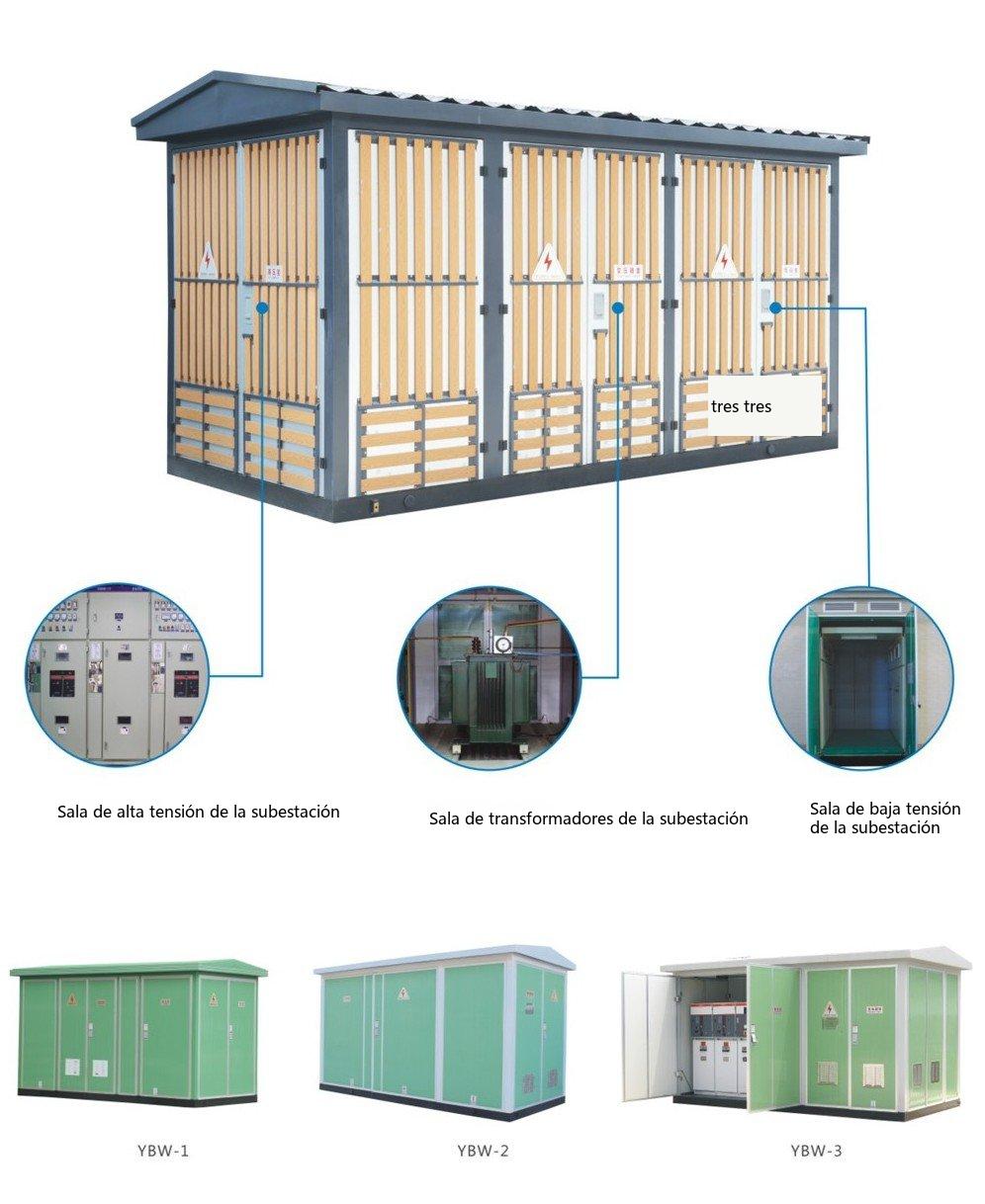

Diagrama de la estructura principal de la subestación

Información para el pedido

Deberá proporcionarse la siguiente información al realizar el pedido:

• Modelo y cantidad de la subestación;
• Modelo y cantidad del transformador;
• Esquemas de conexión primarios de alta y baja tensión y los modelos y parámetros de los componentes principales;
• Material y color de la envolvente.
