Descripción general del producto
Este producto ha sido desarrollado absorbiendo tecnología extranjera y combinándola con la práctica nacional; todo el producto se caracteriza por su pequeño volumen, fácil instalación y mantenimiento, bajo ruido, bajas pérdidas, antirrobo, gran capacidad de sobrecarga y protección completa. Es adecuado para urbanizaciones de nueva construcción, zonas verdes, parques, estaciones, hoteles, obras de construcción, aeropuertos y otros lugares. La subestación combinada ZGS-12 (tipo americano) adopta una estructura totalmente aislada y totalmente sellada, prácticamente sin mantenimiento y que garantiza la seguridad personal.
La subestación combinada ZGS□-12 (tipo americano) es adecuada para sistemas de suministro en red de anillo de 10kV, suministro de doble fuente o suministro terminal, sirviendo como equipo de transformación, medición, compensación, control y protección.

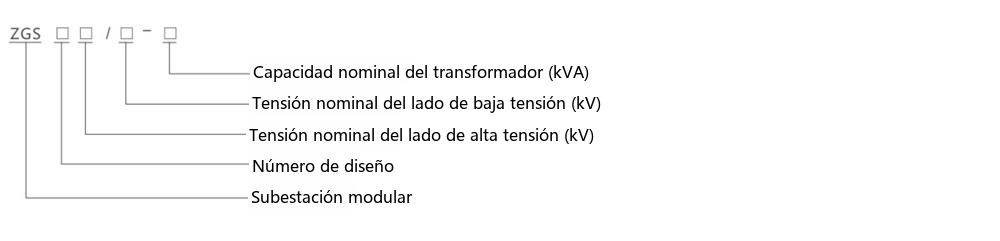

Designación de tipo
Características y ventajas
- Totalmente aislada, totalmente sellada, prácticamente sin mantenimiento, garantizando de forma fiable la seguridad personal;
- Estructura compacta, solo 1/3-1/5 del volumen de las subestaciones de tipo europeo de la misma capacidad, baja altura;
- Disponible estructura de tanque dividido para evitar la contaminación por aceite del tanque del transformador;
- El lado de alta tensión adopta protección de rango completo con doble fusible, lo que reduce en gran medida los costes:
- Adecuada tanto para uso en red de anillo como terminal; los conectores de cables pueden enchufarse/desenchufarse de emergencia a una corriente de carga de 200 A;
- El tanque adopta paneles compuestos sándwich dobles de panal con aislamiento térmico y disipación de calor;
- En el lado de baja tensión se añade un protector electrónico de pérdida de fase; cuando aparece una tensión anormal en el sistema, el interruptor principal de entrada puede desconectarse rápidamente;
- El lado de alta tensión utiliza un interruptor de carga sumergido en aceite o un interruptor de carga de SF6, actualizable a accionamiento motorizado, sentando las bases para la automatización de la distribución.
- Se utilizan transformadores sumergidos en aceite de la serie S9 o de mejor rendimiento de la serie S11.
Condiciones de servicio
- Altitud no superior a 1000 m;
- Temperatura ambiente: -35℃ a +40℃;
- Humedad relativa: media diaria no superior al 95%, media mensual no superior al 90%;
- Lugar de instalación: libre de riesgos de incendio, explosión y gases químicamente corrosivos, bien ventilado, con una inclinación del suelo no superior a 3°.
Normas aplicables
GB/T 17467-1998 "Subestaciones prefabricadas de alta/baja tensión"
DL/T 537-93 "Condiciones técnicas de pedido para subestaciones compactas de 6-35kV"
Parámetros técnicos
Parámetros técnicos de la subestación combinada
| N.º | Elemento | Unidad | Parámetros técnicos |
|---|---|---|---|
| 1 | Tensión nominal | kV | 10/0.4 (alta/baja tensión) |
| 2 | Tensión de servicio | kV | 12 (lado de alta tensión) |
| 3 | Frecuencia nominal | Hz | 50 |
| 4 | Capacidad nominal | kVA | 150-1600 |
| 5 | Tensión soportada a frecuencia industrial de 1 min | kV | 35 |
| 6 | Tensión de impulso tipo rayo | kA | 75 |
| 7 | Método de refrigeración | - | ONAN (sumergido en aceite con refrigeración natural) |
| 8 | Corriente de corte del fusible de respaldo de alta tensión | kA | 50 |
| 9 | Corriente de corte del fusible de bayoneta | kA | 2.5 |
| 10 | Temperatura ambiente | ℃ | -35~+40 |
| 11 | Aumento de temperatura del devanado | K | 65 |
| 12 | Regulación de tensión sin carga | - | ±5% o ±2×2.5% |
| 13 | Nivel de ruido | db | 50 |
| 14 | Grado de protección | - | IP43 |
Transformador
Se selecciona el nuevo cuerpo de transformador de la serie S9, con bajas pérdidas, buena capacidad de sobrecarga y fuerte resistencia a cortocircuitos; todos los elementos de fijación están tratados con protección. También está disponible el transformador de núcleo enrollado sin costura de la serie S11, de mejor rendimiento.
| Capacidad (kVA) | Tensión (kV) | Grupo de conexión | Corriente en vacío (%) | Pérdida en vacío (W) | Tensión de impedancia% | Pérdida en carga (W) | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Alta tensión | Baja tensión | S9 | S10 | S11 | S9 | S10 | S11 | S9 | S10 | S11 | |||
| 50 | 10±5% o ±2×2.5% | 0.4 | Dyn11 Yyno | 2.0 | 1.9 | 0.75 | 0.17 | 0.15 | 0.12 | 4.0 | 0.87 | 0.83 | 0.87 |
| 63 | 1.9 | 1.8 | 0.7 | 0.2 | 0.18 | 0.14 | 1.04 | 0.99 | 1.04 | ||||
| 80 | 1.9 | 1.7 | 0.7 | 0.25 | 0.22 | 0.175 | 1.25 | 1.2 | 1.25 | ||||
| 100 | 1.8 | 1.55 | 0.65 | 0.29 | 0.26 | 0.2 | 1.5 | 1.42 | 1.5 | ||||
| 125 | 1.7 | 1.45 | 0.65 | 0.34 | 0.3 | 0.235 | 1.8 | 1.72 | 1.8 | ||||
| 160 | 1.6 | 1.3 | 0.6 | 0.4 | 0.36 | 0.27 | 2.2 | 2.12 | 2.2 | ||||
| 200 | 1.5 | 1.2 | 0.55 | 0.48 | 0.43 | 0.33 | 2.6 | 2.5 | 2.6 | ||||
| 250 | 1.4 | 1.1 | 0.5 | 0.56 | 0.5 | 0.39 | 3.05 | 2.9 | 3.05 | ||||
| 315 | 1.4 | 1.0 | 0.45 | 0.67 | 0.29 | 0.465 | 3.65 | 3.45 | 3.65 | ||||
| 400 | 1.3 | 1.0 | 0.4 | 0.8 | 0.71 | 0.56 | 4.3 | 4.15 | 4.3 | ||||
| 500 | 1.2 | 1.0 | 0.4 | 0.96 | 0.85 | 0.67 | 4.5 | 5.15 | 4.82 | 5.15 | |||
| 630 | 1.1 | 0.8 | 0.4 | 1.2 | 1.6 | 0.81 | 6.2 | 5.86 | 6.2 | ||||
| 800 | 1.0 | 0.7 | 0.35 | 1.4 | 1.23 | 0.98 | 7.5 | 7.2 | 7.5 | ||||
| 1000 | 1.0 | 0.6 | 0.3 | 1.7 | 1.5 | 1.15 | 10.3 | 9.8 | 10.3 | ||||
| 1250 | 0.9 | 0.6 | 0.27 | 1.95 | 1.72 | 1.36 | 12.0 | 12.2 | 12.0 |
Interruptor de carga
El interruptor de carga está sumergido en aceite, con tres polos vinculados y mecanismo de accionamiento de resorte; puede cerrar/cortar en carga, con una velocidad de conmutación independiente de la fuerza de accionamiento; tipos disponibles: dos posiciones, tipo T de cuatro posiciones, tipo V de cuatro posiciones, etc.
Parámetros técnicos
| Elemento | Elemento | Unidad | 315A | 630A |
|---|---|---|---|---|
| Tensión nominal | - | kV | 12 | 12 |
| Corriente nominal | - | A | 315 | 630 |
| Frecuencia nominal | - | Hz | 50 | 50 |
| Corriente nominal de cierre en cortocircuito | - | kA | 31.5 | 50 |
| Corriente nominal de corta duración admisible | - | kA | 12.5 | 50 |
| Duración nominal de corta duración | - | S | 2 | 2 |
| Resistencia mecánica | - | operaciones | 2000 | 2000 |
| Ensayo de impulso tipo rayo | Entre fases y a tierra | kV | 75 | 75 |
| Distancia de seccionamiento | kV | 85 | 85 | |
| Tensión soportada a frecuencia industrial de 1 min | Entre fases y a tierra | kV | 42 | 42 |
| Distancia de seccionamiento | kV | 48 | 48 | |
| Corriente nominal de cresta admisible | - | kA | 31.5 | 50 |
Fusible
El lado de alta tensión de la subestación compacta tipo americano está provisto de protección de rango completo mediante un fusible de protección de respaldo en serie con un fusible de bayoneta —simple en principio, económico y fiable. El fusible de protección de respaldo es un fusible limitador de corriente de alta tensión sumergido en aceite con gran capacidad de corte, que actúa solo sobre fallos internos del transformador; el fusible de bayoneta contiene un cartucho fusible de doble sensibilidad que proporciona doble protección de corriente y temperatura, y tras la fusión el cartucho puede sustituirse cómodamente en obra.
Parámetros técnicos
| N.º | Capacidad del transformador trifásico (kVA) | Tensión primaria del transformador (10kV) | |
|---|---|---|---|
| - | - | Corriente nominal XRNT (A) | Corriente nominal PRNT1 con protección de sobrecarga (A) |
| 1 | 30 | 10 | 6 |
| 2 | 50 | 16 | 8 |
| 3 | 80 | 16 | 10 |
| 4 | 100 | 20 | 15 |
| 5 | 125 | 25 | 15 |
| 6 | 160 | 31.5 | 25 |
| 7 | 200 | 40 | 25 |
| 8 | 250 | 50 | 40 |
| 9 | 315 | 63 | 40 |
| 10 | 400 | 63 | 40 |
| 11 | 500 | 80 | 50 |
| 12 | 630 | 100 | 50, 65 |
| 13 | 800 | 125 | 65 |
| 14 | 1250 | 160 | 100 |
| 15 | 1600 | 200 | 140 |

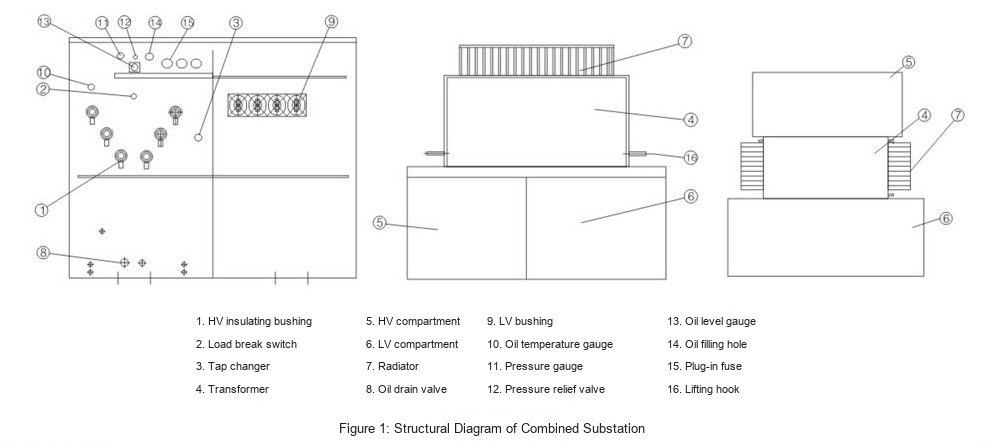

Estructura de la subestación
La estructura del tanque consta de tres compartimentos: alta tensión, baja tensión y tanque de aceite. El compartimento de alta tensión incluye accesorios de cables de alta tensión, el interruptor de carga, el conmutador de tomas sin carga, el fusible de bayoneta, la válvula de alivio de presión, el indicador de nivel de aceite, el indicador de temperatura del aceite y la válvula de drenaje de aceite. El compartimento de baja tensión incluye pasatapas de baja tensión, instrumentos de medición de baja tensión, interruptores automáticos y compensación de condensadores. El compartimento del tanque de aceite incluye los devanados y el núcleo del transformador, el radiador; el interruptor de carga de alta tensión y los fusibles están dentro del tanque de aceite. Según los requisitos del esquema, la estructura de la subestación puede diseñarse con una disposición triangular o rectangular (véase la figura siguiente).
Instrucciones de funcionamiento
Accionamiento del interruptor de carga:
Los interruptores de carga sumergidos en aceite utilizados en la subestación combinada tienen tres tipos según su función: dos posiciones, tipo T de cuatro posiciones y tipo V de cuatro posiciones; puede seleccionarse uno de ellos, y las operaciones de los tres son las siguientes: el interruptor de carga de la subestación combinada ZGS-12 (tipo americano) está disponible en dos posiciones, tipo T de cuatro posiciones y tipo V de cuatro posiciones.
◇ Para el interruptor de carga tipo V de cuatro posiciones, véase la Figura 2; la cuchilla móvil es una estructura en forma de "V", mostrada en negro en la figura; "Ⅰ, Ⅱ" en la figura son las líneas de entrada/salida del suministro en red de anillo, y "T" es la línea de entrada de alta tensión del transformador a través del fusible de respaldo y el fusible de bayoneta. El interruptor de carga de red de anillo conmuta la red en carga.
Las cuatro posiciones de funcionamiento del interruptor de carga:
- ◇ En la posición "Ⅰ-Ⅱ-T", las redes Ⅰ y Ⅱ están conectadas y el transformador está energizado (la subestación actúa como unidad de red de anillo);
- ◇ En la posición "Ⅰ-T", la red Ⅰ está conectada al transformador (la subestación actúa como terminal);
- ◇ En la posición "Ⅱ-T", la red Ⅱ está conectada al transformador (la subestación actúa como terminal);
- ◇ En la posición "O", tanto las redes Ⅰ/Ⅱ como el transformador están desconectados (nada está energizado).
Inserte la manivela de accionamiento especial en el eje del interruptor y gire unos 130° en sentido horario o antihorario; cada operación avanza la cuchilla móvil un paso. Ejemplo de conmutación: cambiar el suministro de la fuente "Ⅰ" a la fuente "Ⅱ". El lado de alta tensión de la subestación combinada ZGS-12 (tipo americano) se conecta a la línea de entrada de alta tensión del transformador a través del fusible de respaldo y el fusible de bayoneta.
- ◇ Inserte la manivela de accionamiento especial en el eje del interruptor;
- ◇ Gire el interruptor una vez en sentido horario; la cuchilla en "V" está ahora en la posición "Ⅰ-Ⅱ-T";
- ◇ Gire una vez más en sentido horario; la cuchilla en "V" está ahora entre "Ⅱ-T", alimentada por la fuente "Ⅱ"; operación completada.
Método de accionamiento 2:
- ◇ Inserte la manivela de accionamiento especial en el eje del interruptor;
- ◇ Gire el interruptor una vez en sentido antihorario; la cuchilla en "V" está ahora en la posición "O":
- ◇ Gire una vez más en sentido antihorario; la cuchilla en "V" está ahora entre "Ⅱ-T", alimentada por la fuente "Ⅱ"; operación completada.
Ambos métodos pueden conmutar el suministro de la fuente "Ⅰ" a la "Ⅱ", pero el segundo método es más seguro y racional: después de cortar la fuente "Ⅰ" no se reenergizará, y si la fuente "Ⅱ" falla el interruptor no cerrará sobre el fallo. Con el método 1, sin embargo, ambas fuentes pueden conectarse simultáneamente; al conmutar de la fuente "Ⅰ" a la "Ⅱ", pueden producirse fallos debido a la diferencia de fase entre las fuentes.

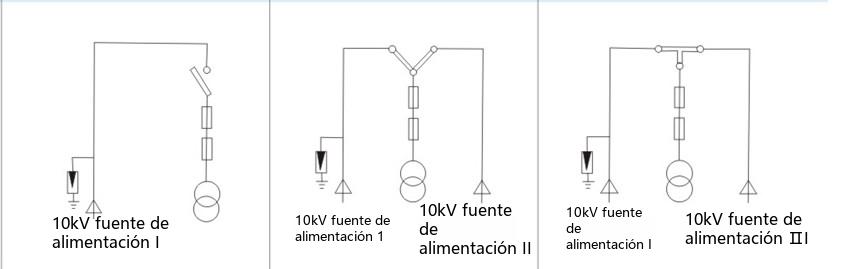

Apéndice 1: Esquemas típicos de alta tensión
| N.º de esquema | H-01 | H-02 | H-03 |
|---|---|---|---|
| Diagrama unifilar del circuito principal |  | ||
| - | Subestación americana tipo terminal con interruptor de carga de dos posiciones. | Subestación americana tipo red de anillo con interruptor de carga tipo "V" de cuatro posiciones. | Subestación americana tipo red de anillo con interruptor de carga tipo "T" de cuatro posiciones. |
| - | Suministro de fuente única, adecuado para usuarios terminales | Suministro en red de anillo o de doble fuente; sin embargo, cuando el transformador está desconectado, las fuentes de alta tensión I y II se desconectan simultáneamente; corriente de red de anillo 315 A, 630 A. | Suministro en red de anillo o de doble fuente; cuando el transformador está desconectado, las dos fuentes de alta tensión no están conectadas entre sí; corriente de red de anillo 315 A, 630 A. |

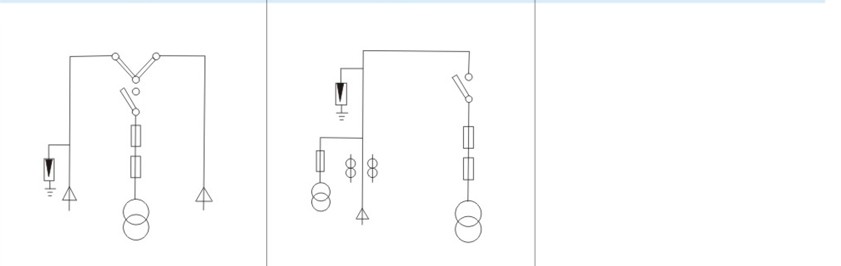

| N.º de esquema | H-04 | H-05 | - |
|---|---|---|---|
| Diagrama unifilar del circuito principal |  | ||
| - | Subestación americana tipo terminal con interruptor de carga tipo "V" de cuatro posiciones y de dos posiciones. | Subestación americana tipo terminal con función de medición de alta tensión. | - |
| - | Suministro en red de anillo o de doble fuente; un esquema completo de red de anillo; corriente de red de anillo 315 A, 630 A. | Para usuarios que requieren medición de alta tensión | - |

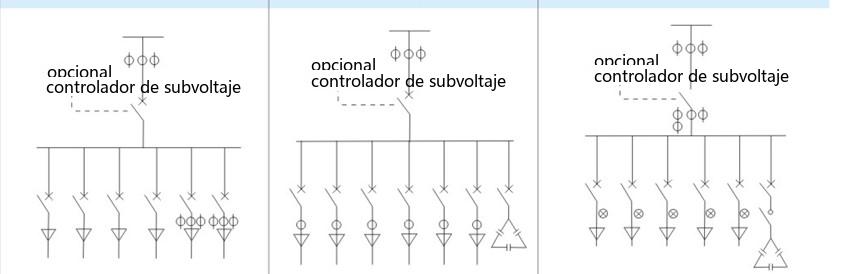

Apéndice 2: Esquemas típicos de baja tensión
| N.º de esquema | L-01 | L-02 | L-03 |
|---|---|---|---|
| Diagrama unifilar del circuito principal |  | ||
| Tipo de subestación americana | Subestación americana tipo terminal con interruptor de carga de dos posiciones. | Subestación americana tipo red de anillo con interruptor de carga tipo "V" de cuatro posiciones. | Subestación americana tipo red de anillo con interruptor de carga tipo "T" de cuatro posiciones. |
| Selección de interruptores | Interruptor principal, medición global (activa/reactiva), medición activa de dos ramales, salida 63-1250 A, controlador de subtensión opcional; para todas las capacidades. | Interruptor principal, medición global (activa/reactiva), salida 63-1250 A, controlador de subtensión opcional; para todas las capacidades. | Interruptor principal, medición global (activa/reactiva), salida 63-1250 A, compensación reactiva 30-360 kvar, controlador de subtensión opcional; para todas las capacidades. |

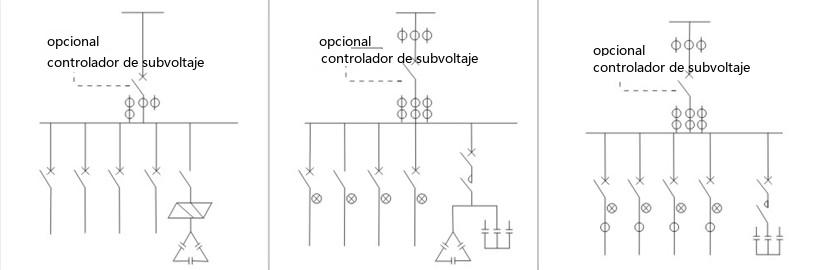

| N.º de esquema | L-04 | L-05 | L-06 |
|---|---|---|---|
| Diagrama unifilar del circuito principal |  | ||
| Tipo de subestación americana | Subestación americana tipo terminal con interruptor de carga de dos posiciones. | Subestación americana tipo red de anillo con interruptor de carga tipo "V" de cuatro posiciones. | Subestación americana tipo red de anillo con interruptor de carga tipo "T" de cuatro posiciones. |
| Selección de interruptores | Interruptor principal, medición global (activa/reactiva), salida 63-1250 A, controlador de subtensión opcional; los dispositivos de conmutación adoptan interruptores compuestos inteligentes e interruptores capacitivos sin contacto; para todas las capacidades. | Interruptor principal, medición global (activa/reactiva), salida 63-1250 A, controlador de subtensión opcional; la compensación es trifásica común y por fases; para todas las capacidades. | Interruptor principal, medición global (activa/reactiva), salida 63-1250 A, compensación reactiva 30-360 kvar, controlador de subtensión opcional con compensación por fases; para todas las capacidades. |
