Descripción general del producto
A medida que el suelo urbano escasea cada vez más y los residentes exigen más a su entorno vital, las subestaciones compactas tradicionales son cada vez más criticadas por su volumen voluminoso y su apariencia monótona, lo que a menudo provoca conflictos entre los usuarios y los departamentos de suministro de energía por la selección del emplazamiento de los equipos de distribución. En respuesta a esta demanda del mercado, y sobre la base de años de experiencia en la producción de transformadores subterráneos, nuestra empresa ha desarrollado un nuevo tipo de subestación compacta —la subestación subterránea de caja luminosa— con una pequeña huella, una apariencia elegante y una alta armonía con el entorno.
La subestación prefabricada subterránea YBD-12 consta principalmente de dos partes: un transformador subterráneo (con foso prefabricado) instalado bajo tierra, y una aparamenta de alta/baja tensión en caja luminosa publicitaria exterior instalada sobre el suelo. El transformador subterráneo es un nuevo tipo de transformador de distribución con protección por fusibles de alta tensión que puede funcionar sumergido en agua durante un periodo de tiempo, y se ha utilizado ampliamente en aeropuertos, autopistas, puentes y túneles de China. El interior de la aparamenta de alta/baja tensión en caja luminosa exterior es un armario de distribución de alta/baja tensión para exterior, y el exterior del tanque es una caja luminosa publicitaria; el contenido publicitario puede diseñarse según el entorno y los requisitos del usuario. Todo el producto ocupa poca tierra y es elegante; no solo es muy armonioso con el entorno, sino que también cumple fines publicitarios.

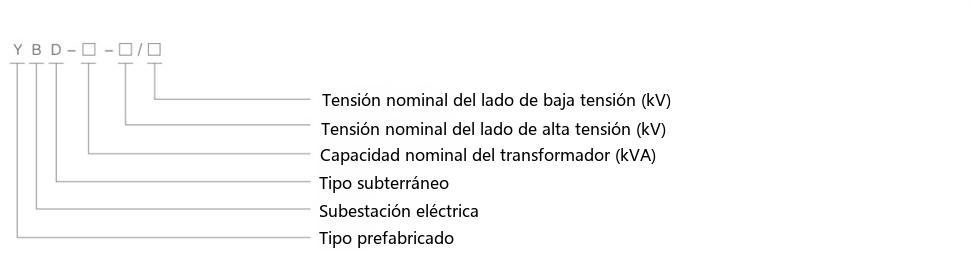

Designación de tipo
Condiciones de servicio
- Altitud: no superior a 1000 m;
- Temperatura ambiente: máxima +50℃;
- Temperatura mínima: -25℃;
- Humedad relativa: media diaria no superior al 95%;
media mensual no superior al 90%; - Inclinación de instalación no superior a 3 grados, sin lugares con vibraciones y choques violentos frecuentes;
- El aire circundante está libre de gases explosivos y no está obviamente contaminado por gases corrosivos o combustibles.
Ventajas del producto
En comparación con las subestaciones compactas tradicionales, este producto presenta las siguientes ventajas significativas:
◆ Alta fiabilidad

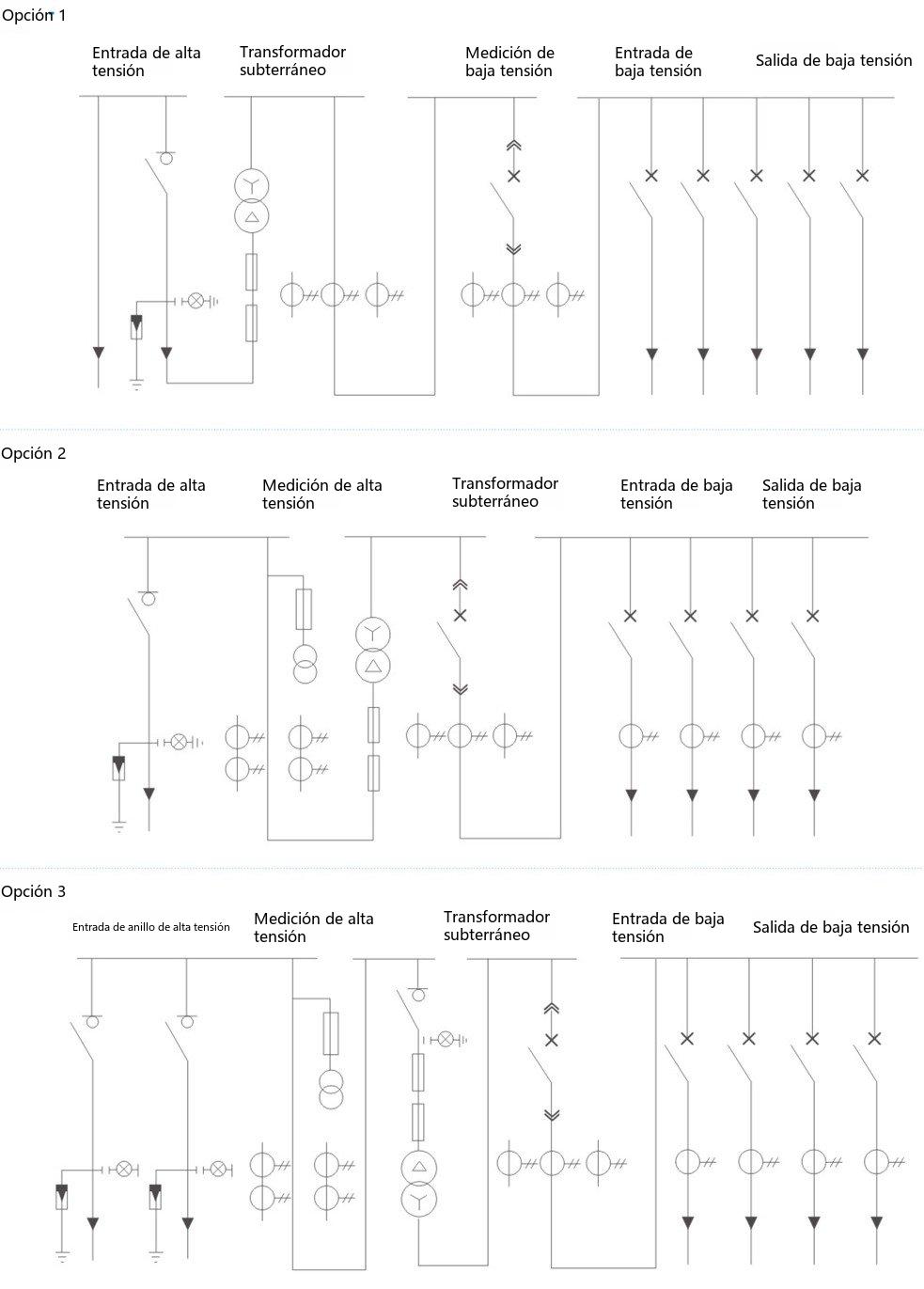

◇ El transformador subterráneo seleccionado para la subestación prefabricada subterránea YBD-12 tiene un tanque totalmente sellado de acero inoxidable anticorrosión; las líneas de entrada/salida de alta y baja tensión adoptan conexiones impermeables, totalmente selladas, totalmente aisladas y totalmente apantalladas, lo que garantiza la capacidad anticorrosión y de sellado del transformador enterrado, con un grado de protección global que alcanza IP68, permitiendo el funcionamiento sumergido durante cortos periodos de tiempo. La configuración de protección de alta tensión es flexible: puede protegerse mediante una unidad de anillo totalmente aislada de SF6, o puede proporcionarse protección de rango completo en el extremo frontal del transformador subterráneo mediante un interruptor de carga sumergido en aceite más fusible de bayoneta y fusible de respaldo. Cuando se produce un fallo del transformador, el punto de fallo puede cortarse rápidamente sin afectar al funcionamiento de toda la línea.
◇ La cimentación del foso está diseñada y fabricada teniendo en cuenta la impermeabilización y el drenaje: el respiradero superior tiene una protección eficaz contra la lluvia y el agua, los lados y el fondo están tratados con materiales impermeabilizantes especiales, y todos los orificios de entrada de cables utilizan sistemas de sellado Roxtec para garantizar que no haya infiltración de agua. El foso está equipado con un sistema automático de intercambio de calor interno-externo, y en el fondo se instala un sistema automático de control de drenaje. La subestación enterrada puede funcionar sumergida en agua y resistir inundaciones; todas estas medidas garantizan una vida útil de 20 años del transformador enterrado, sin mantenimiento ni inspección, mejorando eficazmente la fiabilidad del sistema de suministro de energía.
Ahorro de energía
El transformador subterráneo seleccionado para la subestación prefabricada subterránea YBD-12 es un transformador de núcleo enrollado de bajas pérdidas S11; sus pérdidas en vacío y en carga son significativamente inferiores a las de los transformadores tradicionales de núcleo laminado (en comparación con el S9, pérdida en vacío reducida en un 30% y pérdida en carga en un 15%).
Reducción de ruido
Como es bien sabido, el principal factor de la influencia de las subestaciones compactas sobre los residentes cercanos es el ruido del transformador. El ruido proviene principalmente del núcleo; un transformador instalado en una subestación compacta ordinaria suele estar a unos 1,2 m sobre el suelo, y si la subestación está cerca de ventanas residenciales, el ruido inevitablemente entrará en las habitaciones de los residentes por la noche y afectará al sueño. Una vez que el transformador o toda la subestación se instala bajo tierra, el ruido disminuye significativamente y casi no tiene efecto sobre los residentes.
Alta automatización
La subestación prefabricada subterránea YBD-12 puede informar del estado de funcionamiento del transformador combinado subterráneo y de la aparamenta de alta/baja tensión al personal de gestión a través de un dispositivo integral de medición y control utilizando tecnología de red inalámbrica GPRS (producto patentado por nuestra empresa), lo que facilita enormemente el control y el uso de la subestación.
Estética y armonía ambiental
Las subestaciones compactas tradicionales son demasiado voluminosas para armonizar con el entorno. Especialmente en urbanizaciones residenciales de alta gama y calles comerciales donde la tierra es extremadamente preciada, es difícil encontrar un emplazamiento para una subestación voluminosa, lo que rebaja el nivel general de la comunidad e incluso puede afectar a la venta de los edificios cercanos. Dado que el transformador de la subestación subterránea de caja luminosa se instala bajo tierra, no afecta al entorno; el armario de distribución sobre el suelo es pequeño y se armoniza fácilmente con el entorno. Por ejemplo, en urbanizaciones residenciales el armario sobre el suelo puede combinar con la vegetación de la comunidad y convertirse en parte del paisaje; en arterias urbanas y autopistas, el armario sobre el suelo puede diseñarse como caja luminosa publicitaria.
Creación de valor para los clientes
- La subestación subterránea de caja luminosa ocupa poca tierra, puede sustituir a las salas de distribución tradicionales, reduce la construcción de salas de distribución, disminuye el coste de inversión y acorta el periodo de construcción. Es elegante y armoniosa con el entorno; instalada en urbanizaciones residenciales, no solo no afecta a los precios de los edificios cercanos, sino que también mejora el gusto vital de la comunidad.
- La subestación subterránea de caja luminosa instalada en arterias urbanas y autopistas tiene aparamenta de caja luminosa publicitaria sobre el suelo, lo que no solo embellece el entorno, sino que también aporta ingresos publicitarios a largo plazo a los clientes.
Aparamenta de alta/baja tensión en caja luminosa publicitaria
La aparamenta adopta una estructura de doble puerta con grado de protección IP34. La primera capa es la caja luminosa publicitaria, cuya carcasa está equipada con varillas hidráulicas y puede abrirse 90 grados; la segunda capa es la puerta de la aparamenta, lo que garantiza que, después de que la carcasa de la caja luminosa se dañe, el equipo de alta/baja tensión siga teniendo protección de envolvente independiente.
Las cerraduras de la primera y la segunda capa son independientes; el mantenimiento de la caja luminosa no afecta al funcionamiento de la aparamenta.
Puede personalizarse como cajas luminosas publicitarias en ambos lados, o un lado caja luminosa publicitaria y el otro lado una pantalla LED HD; la fuente de luz utiliza elementos LED de pequeño volumen y luz uniforme.
La carcasa de la caja luminosa está equipada con un dispositivo de alarma; si se daña por fuerzas externas, se emite inmediatamente una señal de alarma.
Transformador subterráneo
El transformador subterráneo de la serie S11-M·R·D se instala en un foso sin contacto público directo y puede funcionar sumergido en agua durante un cierto periodo de tiempo.
El transformador tiene protección por fusibles de alta tensión en su interior.
Foso prefabricado
El foso prefabricado es de diseño totalmente sellado e impermeable, estampado a partir de chapas de acero integrales galvanizadas en caliente; también está disponible una estructura de hormigón armado prefabricado. El tratamiento impermeabilizante garantiza que no haya fugas.
La tapa del foso utiliza losas de cemento prefabricadas para evitar que el agua superficial y otros residuos entren en el foso.

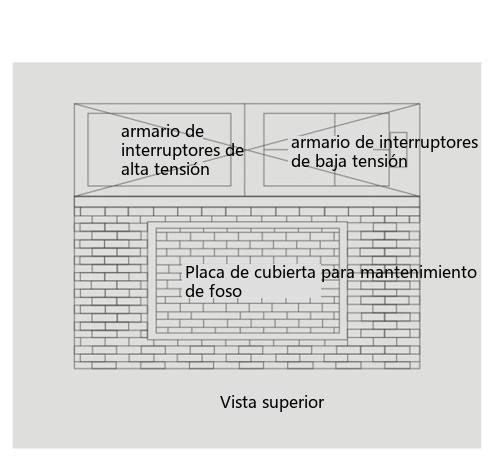

Sobre la tapa del foso se colocan baldosas decorativas, con una placa de registro bloqueable.
Parámetros técnicos principales
Cumple la norma GB/T17467-1998 "Subestaciones prefabricadas de alta/baja tensión"
| Unidad de aparamenta de alta tensión | Tensión nominal de la unidad de alta tensión | kV | 10 |
|---|---|---|---|
| Frecuencia nominal | Hz | 50 | |
| Corriente nominal | A | 630 | |
| Tensión soportada a frecuencia industrial, a tierra y entre fases / distancia de seccionamiento | kV1min | 42/48 | |
| Tensión de impulso tipo rayo, a tierra y entre fases / distancia de seccionamiento | kV | 75/85 | |
| Corriente nominal de corta duración admisible | kA/2s | 20 | |
| Corriente nominal de cresta admisible | kA | 50 | |
| Grado de protección | - | IP67 | |
| Unidad de aparamenta de baja tensión | Tensión nominal de la unidad de baja tensión | kV | 0.4 |
| Corriente nominal del circuito principal | A | 50~3200 | |
| Corriente nominal de corta duración admisible | kA/1s | 30 | |
| Corriente nominal de cresta admisible | kA | 63 | |
| Número de ramales | ramales | 0~32 | |
| Grado de protección | - | IP34 | |
| Transformador subterráneo | Tensión nominal de la unidad del transformador | kV | 10 |
| Capacidad nominal | kVA | 30~1600 | |
| Tensión soportada a frecuencia industrial | kV | 35 | |
| Tensión de impulso tipo rayo | kV | 95 | |
| Grupo de conexión | - | Dvn11 | |
| Tensión de impedancia | - | 4%/4.5% | |
| Pérdidas | - | S11 | |
| Grado de protección | - | IP68 |
Nota: El transformador subterráneo cumple la norma de la industria mecánica JB/T 10544-2006 para transformadores subterráneos.
Notas:

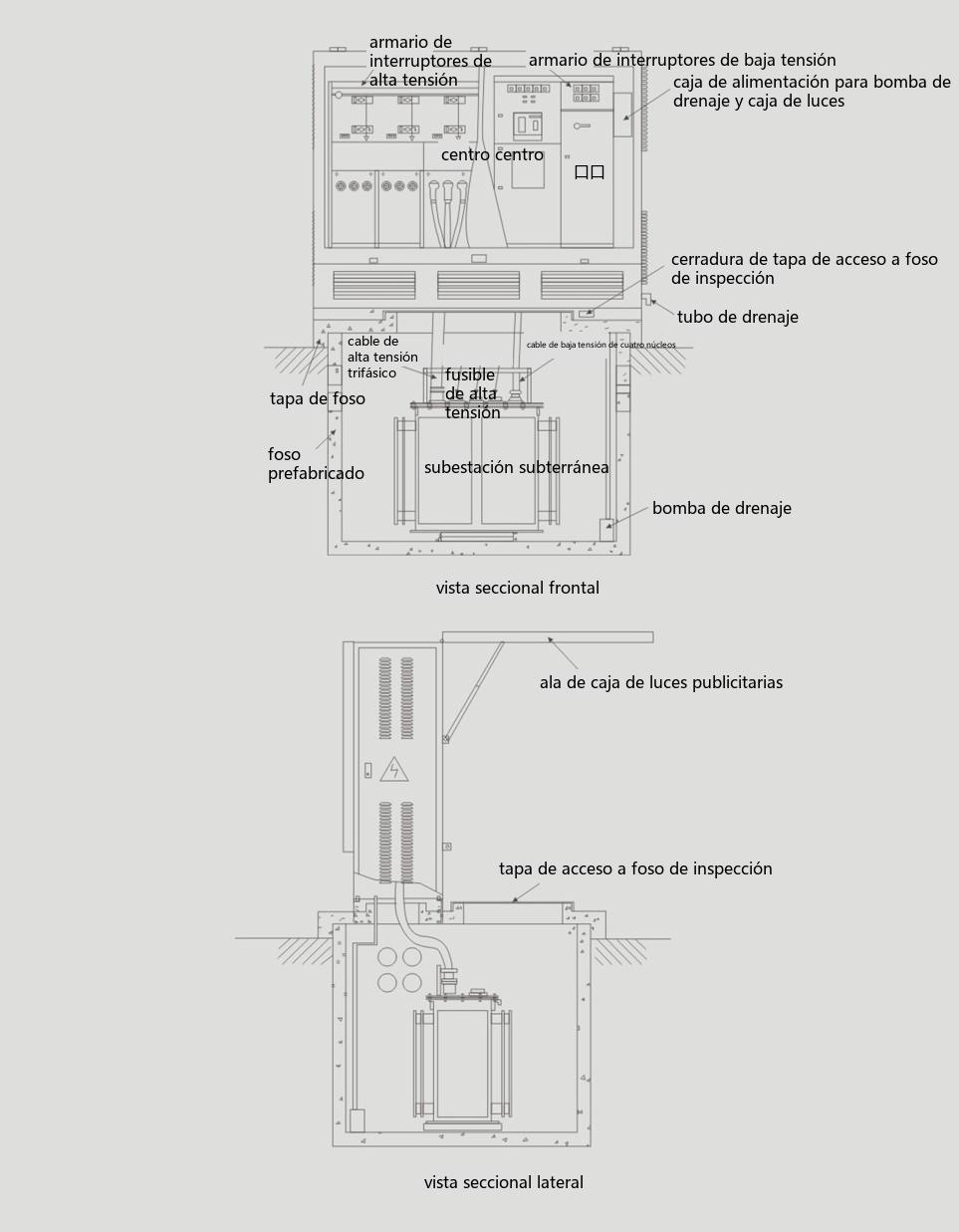

Este producto consta de un transformador subterráneo, un armario de aparamenta de alta/baja tensión exterior de caja luminosa y un foso prefabricado.
El armario de aparamenta de alta/baja tensión exterior de caja luminosa es de diseño de doble puerta; incluso si la caja luminosa se daña, el equipo de alta/baja tensión sigue teniendo protección de envolvente independiente.
El foso prefabricado es de diseño totalmente sellado e impermeable; sobre la tapa del foso se colocan baldosas decorativas con una placa de registro bloqueable.
Tanto el lado de alta como el de baja tensión del transformador subterráneo adoptan conexiones trifásicas simultáneas de enchufe/desenchufe de cables, con sellado hasta IP68, lo que permite el funcionamiento sumergido durante largos periodos de tiempo.
