Descripción general del producto
La subestación compacta para energía eólica YB-40.5 (en adelante, la subestación compacta) es un equipo especial que eleva la tensión de 0,6~0,69kV generada por las unidades de aerogeneradores a 35kV para la salida de conexión a la red. Este producto ha sido desarrollado por nuestra empresa para satisfacer los requisitos de los parques eólicos marinos de gran capacidad unitaria y alta protección. La subestación compacta para energía eólica YB-40.5 tiene una estructura trinitaria completa de aparamenta de alta tensión, transformador y aparamenta de baja tensión.

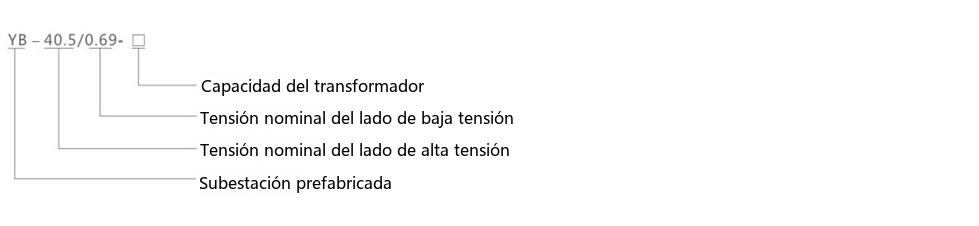

Designación de tipo
Condiciones de servicio
- Altitud no superior a 1000 m;
- Temperatura ambiente: -45℃ ~ +45℃;
- Humedad relativa: media diaria no superior al 95%, media mensual no superior al 90%;
- Lugar de instalación: libre de riesgos de incendio y explosión, polvo conductor, gases químicamente corrosivos y vibraciones violentas; si se superan las condiciones anteriores, los usuarios pueden consultar a nuestra empresa.
Características principales
- Aparamenta de alta tensión, transformador y aparamenta de baja tensión en un solo cuerpo, altamente completo; bajas pérdidas, bajo ruido, buen rendimiento, y el tanque adopta una estructura antirrobo;
- Protección completa de alta y baja tensión, funcionamiento seguro y fiable, mantenimiento sencillo; esquemas de conexión flexibles y variados;
- El lado de alta tensión está generalmente protegido por una combinación de interruptor de carga y fusibles; después de que un fusible se funde, las tres fases disparan conjuntamente. Interruptores de carga disponibles: tipo de vacío, tipo SF6, etc.; puede proporcionarse un mecanismo de accionamiento motorizado para actualizaciones de automatización. El fusible es un fusible limitador de corriente de alta tensión con percutor, de acción fiable y gran capacidad de corte; los parámetros técnicos principales se muestran en la tabla siguiente. Se recomiendan interruptores de carga de vacío para el interruptor de carga de alta tensión; el mecanismo de accionamiento de resorte funciona con CA 220 V, y puede añadirse un dispositivo de protección para subestación compacta con interfaces de gas pesado/ligero; los fusibles se adaptan a la capacidad del transformador, con pararrayos e indicadores de presencia de tensión. El interruptor de vacío, el seccionador y el seccionador de puesta a tierra del aparato combinado tienen enclavamientos mecánicos fiables: los seccionadores de seccionamiento y de puesta a tierra solo pueden accionarse cuando el interruptor de vacío está abierto, y el seccionador está enclavado con el seccionador de puesta a tierra. El dispositivo de disparo del fusible está vinculado a tres polos, y los fusibles utilizados son fusibles con percutor. El percutor puede disparar directamente el interruptor de carga, garantizando una eliminación rápida del fallo.
- El interruptor principal de baja tensión adopta un interruptor automático de aire (universal) o inteligente con protección selectiva.
- Se seleccionan transformadores de bajas pérdidas, sumergidos en aceite, totalmente sellados de las series S9, S10 y S11; también están disponibles transformadores secos respetuosos con el medio ambiente con aislamiento de resina o aislamiento de papel NOMEX; todos están equipados con rodillos en la parte inferior para facilitar su introducción y extracción.
- El material de la envolvente es un tanque no metálico respetuoso con el medio ambiente, resistente a la corrosión y a la niebla salina. También están disponibles paneles compuestos, chapas de acero inoxidable, etc.
- Pueden añadirse pasillos de operación en los lados de alta y baja tensión según los requisitos del usuario.
Parámetros técnicos
El número y la orientación de los pasatapas de cable embebidos en la cimentación los determina el usuario según el número y la orientación de los cables;
Todas las piezas de hierro embebidas y soportes de la cimentación deberán ponerse a tierra;
El número de electrodos de puesta a tierra se determina según las condiciones del suelo; asegúrese de mantener la resistencia de puesta a tierra por debajo de 4 Ω;
El conductor de puesta a tierra puede fabricarse con pletina galvanizada de 40x4, y el electrodo de puesta a tierra con acero angular n.º 5;
Las uniones entre electrodos de puesta a tierra y conductores de puesta a tierra se soldarán y pintarán con asfalto para protección anticorrosión. Al pedir la subestación compacta para energía eólica YB-40.5, deberá proporcionarse el modelo completo del producto, incluido el número de esquema del circuito principal y el número de esquema del circuito auxiliar.

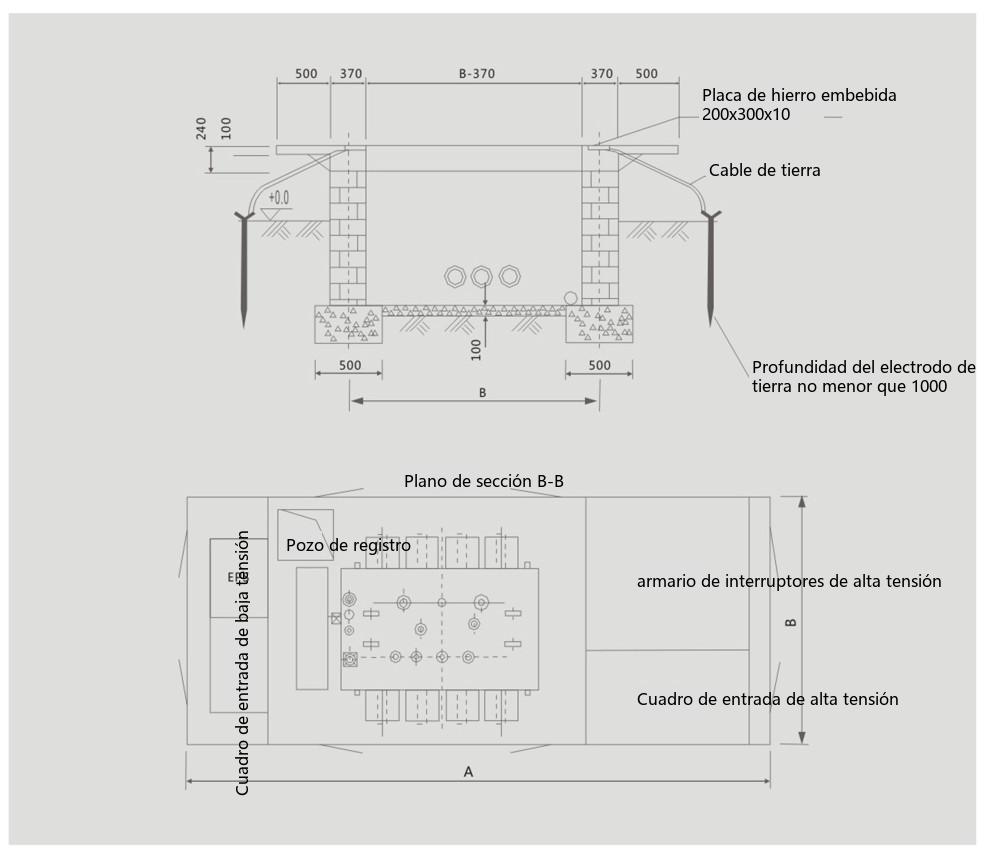

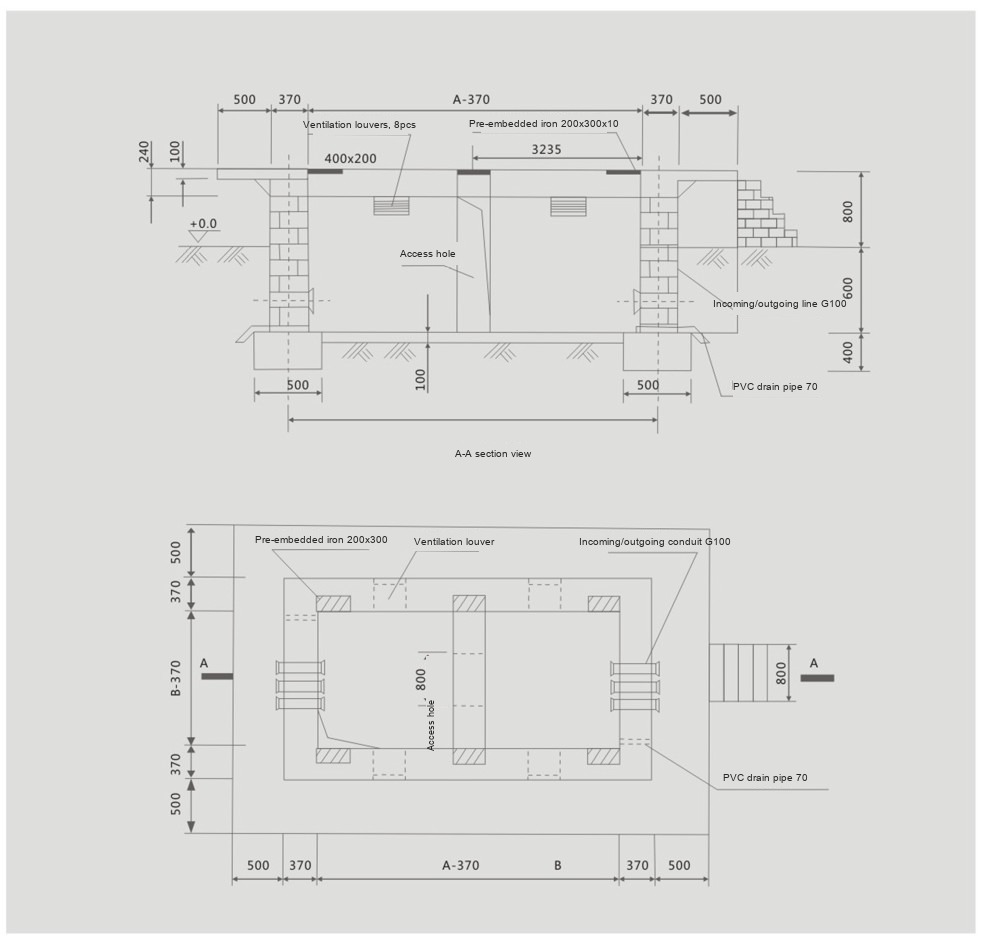

Plano y dimensiones estructurales
Información para el pedido
Deberá proporcionarse la siguiente información al realizar el pedido:
- ◇ Modelo completo del producto, incluidos los números de esquema del circuito principal y auxiliar;
- ◇ Diagrama de secuencia de combinación del sistema del circuito principal;
- ◇ Plano de disposición de instalación;
- ◇ Esquema eléctrico del circuito auxiliar;
- ◇ Parámetros de ajuste de tensión, corriente y tiempo en los circuitos;
- ◇ Otros requisitos especiales fuera del servicio normal del producto;
- ◇ Para otros requisitos específicos del proyecto, consulte a nuestra empresa para el diseño según los requisitos específicos.
