Descripción general del producto

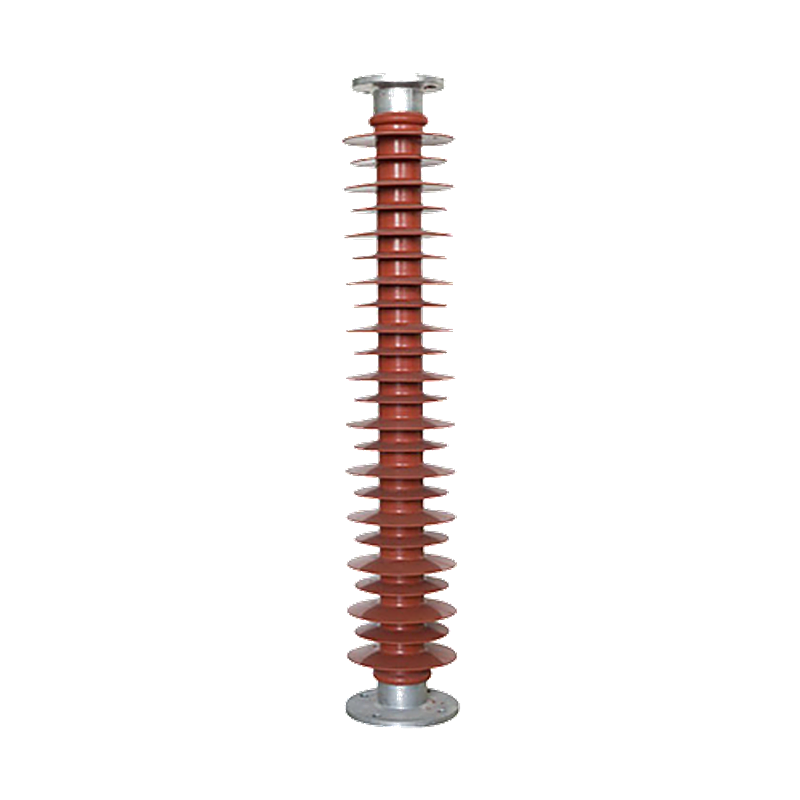

El aislador de columna compuesto FZSW-66/8 tiene una tensión nominal de 66kV y una carga mecánica nominal de 8 kN, y se utiliza como soporte de barra colectora o soporte de puente en instalaciones de subestaciones.
El producto está destinado a instalaciones de subestaciones. Ofrece una excelente hidrofobicidad, resistencia al envejecimiento, resistencia al tracking y resistencia a la erosión, junto con una muy alta resistencia a la tracción y a la flexión. Se caracteriza por su alta resistencia mecánica, buen comportamiento frente a impactos, vibraciones y fractura frágil, y es ligero y fácil de instalar. Sus dimensiones de montaje superior e inferior son idénticas a las de los aisladores de espiga de porcelana correspondientes, por lo que ambos pueden utilizarse de forma intercambiable. El producto soporta cargas de flexión de 4-10 kN. Como soporte de barra colectora para subestaciones de 66kV, el aislador de columna compuesto FZSW-66/8 reduce el trabajo de limpieza y mantenimiento.
Designación de tipo
En la designación de tipo, F representa el aislamiento compuesto, Z la construcción tipo columna, S la varilla de núcleo macizo y W el tipo anti-contaminación. La cifra 66 antes de la barra indica la tensión nominal de 66kV y la cifra 8 después de la barra la carga mecánica nominal de 8 kN. Este modelo tiene una línea de fuga nominal mínima de 1930 mm, una altura estructural de 770 mm y una carga torsional nominal de 1,5 kN·m; con gran diámetro de campana, larga línea de fuga y un comportamiento sobresaliente frente a la contaminación y al rayo, es adecuado para soportes de barra colectora y de puente en subestaciones de 66kV. Con una línea de fuga de 1930 mm y un diámetro de campana de 160/130 mm, el aislador de columna compuesto FZSW-66/8 ofrece un buen comportamiento frente a la contaminación y al impulso tipo rayo.
Parámetros técnicos principales
El rendimiento cumple GB/T20142-2006 e IEC 61952.
| Modelo | Tensión nominal (kV) | Carga mecánica nominal (kN) | Carga torsional nominal (kN·m) | Altura estructural (mm) | Distancia de arco mín. (mm) | Línea de fuga nominal mín. (mm) | Diámetro de campana (mm) | Tensión soportada de impulso tipo rayo, cresta (kV) | Tensión soportada a frecuencia industrial en húmedo de 1 min, valor eficaz (kV) | Dimensiones de montaje del herraje superior | Dimensiones de montaje del herraje inferior |
|---|---|---|---|---|---|---|---|---|---|---|---|
| FZSW-10/5 | 10 | 5 | 0.6 | 215 | 125 | 290 | 100/90 | 75 | 42 | 4-M12-Φ76 | 4-M12-Φ76 |
| FZSW-15/5 | 15 | 5 | 0.6 | 245 | 170 | 600 | 138/118 | 105 | 45 | 4-M12-Φ76 | 4-M12-Φ76 |
| FZSW-20/8 | 20 | 8 | 1.2 | 400 | 300 | 920 | 122/92 | 125 | 50 | 4-Φ14-Φ140 | 4-Φ14-Φ140 |
| FZS-20/8 | 20 | 8 | 1.2 | 420 | 320 | 700 | 138 | 125 | 50 | 4-Φ14-Φ140 | 4-Φ14-Φ140 |
| FZSW-35/6 | 35 | 6 | 2 | 460 | 360 | 900 | 148/118 | 185 | 95 | 4-Φ14-Φ140 | 4-Φ14-Φ140 |
| FZSW-66/8 | 66 | 8 | 1.5 | 770 | 650 | 1930 | 160/130 | 325 | 140 | 4-Φ14-Φ140 | 4-Φ14-Φ140 |
| FZSW-66/12 | 66 | 12 | 2 | 760 | 630 | 1940 | 215/185 | 325 | 140 | 4-Φ14-Φ140 | 4-Φ14-Φ140 |
| FZSW-110/6 | 110 | 6 | 1.5 | 1150 | 1050 | 2950 | 160/130 | 325 | 200 | 4-Φ14-Φ140 | 4-Φ14-Φ140 |
| FZSW-110/10 | 110 | 10 | 4 | 1220 | 1060 | 3260 | 215/185 | 450 | 200 | 4-Φ14-Φ140 | 4-Φ18-Φ180 |
| FZSW-220/10 | 220 | 10 | 4 | 2250 | 2050 | 6520 | 215/185 | 950 | 395 | 4-Φ14-Φ140 | 4-Φ18-Φ225 |
Notas: 1. La línea de fuga nominal mínima varía ligeramente con la altura del producto. 2. La altura del producto y las dimensiones de los herrajes superior e inferior pueden seleccionarse de la tabla o suministrarse a petición; los productos de 220kV pueden ser unidades simples o conjuntos de dos unidades. 3. Actualmente, los aisladores de columna de varilla compuesta de 110kV-220kV solo son adecuados para soportes de barra colectora o de puente; el uso como soportes de seccionador está sujeto a consulta técnica.
