Descripción general del producto

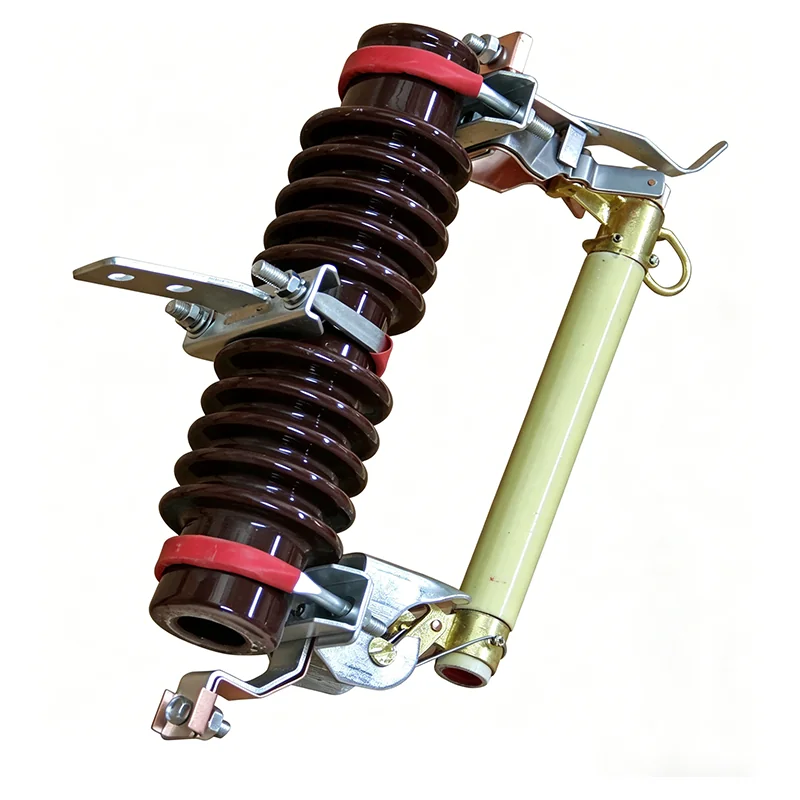

El fusible de expulsión RW11-12kV/200A tiene una tensión nominal de 12kV y una corriente nominal de 200 A, y se utiliza para la protección contra cortocircuito y sobrecarga de líneas de distribución de 12kV y menos. Como dispositivo de protección contra cortocircuito y sobrecarga para líneas de distribución de 12kV, el fusible de expulsión RW11-12kV/200A tiene una corriente nominal de corte de 8000 A, pesa 7,5 kg y mide 48×32×27 cm.
Principio de funcionamiento
El fusible de expulsión es un dispositivo de protección contra cortocircuito y sobrecarga para líneas de distribución. En funcionamiento normal, el tubo fusible está fijado sobre el contacto fijo mediante muñones; cuando se produce una sobrecarga o un cortocircuito en la línea, el fusible se funde y el tubo fusible cae por gravedad, formando un corte claramente visible que aísla la línea averiada para su inspección y la sustitución del fusible.
Principales parámetros técnicos
| Modelo | Tensión nominal (kV) | Corriente nominal (A) | Corriente de corte (A) | Tensión soportada a impulso tipo rayo (kV) | Tensión soportada a frecuencia industrial de 1 min (kV) | Línea de fuga (mm) | Peso (kg) | Dimensiones generales (cm) |
|---|---|---|---|---|---|---|---|---|
| RW11-12kV/100A | 12 | 100 | 6300 | 110 | 42 | 260 | 7.5 | 48x32x27 |
| RW11-12kV/200A | 12 | 200 | 8000 | 110 | 42 | 260 | 7.5 | 48x32x27 |
El fusible de expulsión RW11-12kV/200A tiene una línea de fuga de 260 mm, una tensión soportada a impulso tipo rayo de 110kV y una tensión soportada a frecuencia industrial de 1 min de 42kV, y cumple los requisitos de coordinación de aislamiento de redes de distribución de 12kV y menos.
Estructura
- Cámara de extinción de arco;
- Conector de ranura paralela: latón fundido; incluso con dimensiones inconsistentes, la conexión es sencilla gracias a los 2 casquillos guía, y también son compatibles otros tipos de conector;
- Gancho de enlace: para su uso con la pértiga de maniobra;
- Tubo fusible: fibra de vidrio con un recubrimiento especial resistente a los rayos UV; hay disponibles versiones con cuchilla de seccionador;
- Casquillo metálico: cobre rojo fundido, remachado en la parte superior e inferior del tubo fusible como conexión permanente;
- Junta de collar: garantiza un disparo fiable;
- Aislador de alta resistencia;
- Casquillo de muñón: sujeta el tubo fusible en la bisagra cuando está cerrado;
- Muñón: bronce fundido de alta resistencia, plateado; la superficie del muñón presiona sobre la superficie de la bisagra, manteniendo el tubo fusible alineado cuando está cerrado.

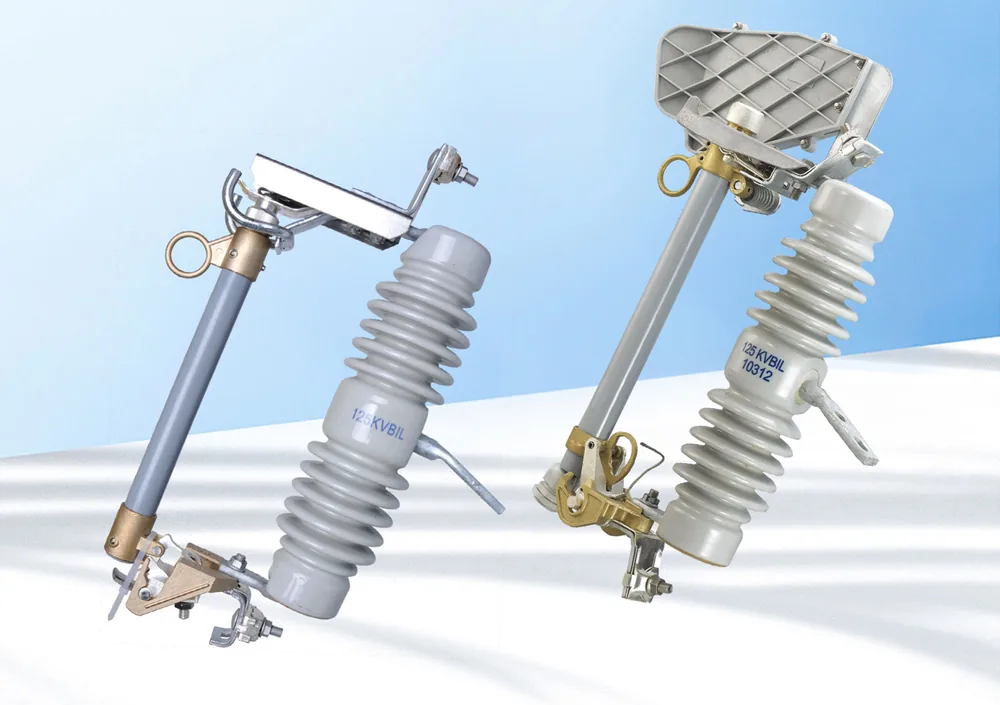

Parámetros de referencia de otros modelos de la serie
| Modelo | Tensión nominal (kV) | Corriente nominal (A) | Corriente de corte (A) | Tensión soportada a impulso tipo rayo (kV) | Tensión soportada a frecuencia industrial de 1 min (kV) | Línea de fuga (mm) | Peso (kg) | Dimensiones generales (cm) |
|---|---|---|---|---|---|---|---|---|
| RW12-12/100A | 12 | 100 | 6300 | 110 | 40 | 250 | 6.5 | 40x36x11.5 |
| RW12-12/200A | 12 | 200 | 12500 | 110 | 40 | 250 | 6.5 | 40x36x11.5 |
| RW12-15/100A | 15 | 100 | 6300 | 110 | 42 | 260 | 7.5 | 61x42x13 |
| RW12-15/200A | 15 | 200 | 8000 | 110 | 42 | 260 | 7.5 | 61x42x13 |
Nota: los anteriores son parámetros de catálogo de otros modelos de la serie, como referencia de selección.
