Descripción general del producto
El seccionador de puesta a tierra de alta tensión de interior JN15-12 es un producto de norma nacional avanzada. Su rendimiento cumple GB1985-2004 "Seccionadores y seccionadores de puesta a tierra de alta tensión de corriente alterna" e IEC 129; se utiliza en sistemas de energía de corriente alterna de 50 Hz de 12kV y menos, puede combinarse con diversos tipos de aparamenta de alta tensión, y también sirve como protección de puesta a tierra durante el mantenimiento de equipos de alta tensión. Este seccionador puede utilizarse junto con un dispositivo de visualización de presencia de tensión.

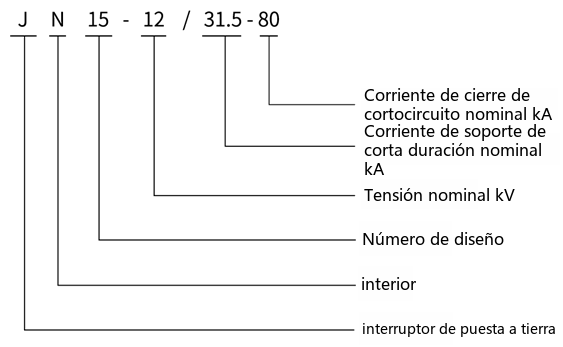

Designación de tipo
JN15-12/31.5-80: J - seccionador de puesta a tierra; N - interior; 15 - número de serie de diseño; 12 - tensión nominal (kV); 31.5 - corriente nominal de corta duración admisible (kA); 80 - corriente nominal de cierre en cortocircuito (kA).
Parámetros técnicos principales
| N.º | Elemento | Unidad | Dato (clase 12kV) |
|---|---|---|---|
| 01 | Tensión nominal | kV | 12 |
| 02 | Corriente nominal de corta duración admisible (4 s) | kA | 31.5 |
| 03 | Duración nominal del cortocircuito | s | 4 |
| 04 | Corriente nominal de cierre en cortocircuito (cresta) | kA | 80 |
| 05 | Corriente nominal de cresta admisible | kA | 80 |
| 06 | Distancia de centrado entre fases | mm | 210、230、250、275 |
| 07 | Nivel de aislamiento nominal (tensión soportada a frecuencia industrial de 1 min) | kV | 42 |
| - | Nivel de aislamiento nominal (tensión de impulso tipo rayo, cresta) | kV | 75 |
| N.º | Elemento | Unidad | Dato |
|---|---|---|---|
| 08 | Tensión nominal | kV | 10 / 15 |
| 09 | Tensión de servicio máxima | kV | 12 / 17.5 |
| 10 | Frecuencia nominal | Hz | 50 |
| 11 | Corriente térmica de corta duración de 4 s (valor eficaz) | kA | 6.3 / 12.5 / 20 / 31.5 |
| 12 | Corriente dinámica (cresta) | kA | 16 / 31.5 / 50 / 80 |
| 13 | Línea de fuga | mm | 300 / 380 |
| 14 | Vida mecánica | operaciones | 2000 |
El seccionador de puesta a tierra de alta tensión de interior JN15-12/31.5 ofrece distancias de centrado entre fases de 210, 230, 250 y 275 mm, una tensión soportada a frecuencia industrial de 1 min nominal de 42kV, una tensión soportada de impulso tipo rayo de 75kV y una vida mecánica de 2000 operaciones.
Dimensiones exteriores y de instalación

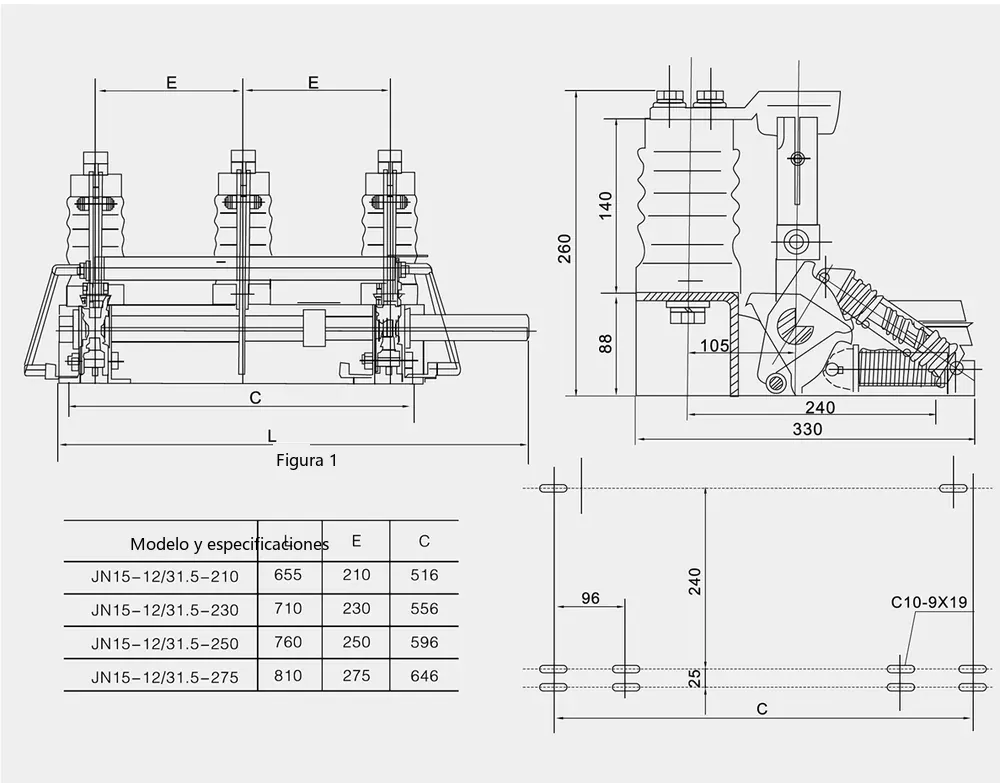

Figura: dimensiones exteriores y de instalación de JN15-12/31.5-210/-230/-250/-275 (L: 655/710/760/810, E: 210/230/250/275, C: 516/556/596/646 respectivamente)
Condiciones de servicio
- Altitud no superior a 1000 m;
- Temperatura ambiente del aire: máxima +40℃, mínima -10℃;
- Se permite el almacenamiento y transporte a -30℃;
- Intensidad sísmica no superior a 8 grados;
- Libre de sustancias inflamables o explosivas, polvo severo, corrosión química y vibraciones violentas.
