Descripción general del producto
El seccionador de puesta a tierra de alta tensión de interior JN2-40.5 es un aparato de alta tensión de interior diseñado en equivalencia con IEC 129-84 "Seccionadores y seccionadores de puesta a tierra" e IEC 694-84 "Cláusulas comunes para aparamenta y control de alta tensión", y de acuerdo con las disposiciones sobre seccionadores de puesta a tierra de GB1985-89 "Seccionadores y seccionadores de puesta a tierra de alta tensión de corriente alterna". Se utiliza en sistemas de energía trifásicos de 50 Hz de 35kV y menos, incluye un dispositivo de monitorización de tensión, y se caracteriza por una estructura sencilla y fiable, una fuerza de accionamiento reducida y una instalación y puesta en servicio sencillas. Normalmente se utiliza en armarios de aparamenta JYN1-40.5 y GFC-40.5 y también puede utilizarse de forma independiente.

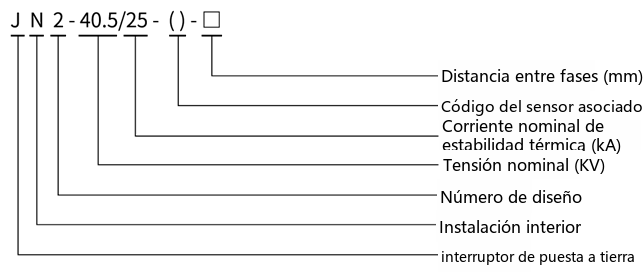

Designación de tipo
JN2-40.5/25-( )-□: distancia entre fases (mm), código del sensor montado, corriente térmica nominal de corta duración (kA), tensión nominal (kV), número de serie de diseño, instalación de interior, seccionador de puesta a tierra.
Parámetros técnicos principales
| N.º | Elemento | Unidad | Dato |
|---|---|---|---|
| 01 | Tensión nominal | kV | 40.5 |
| 02 | Corriente térmica de corta duración de 4 s (valor eficaz) | kA | 25 |
| 03 | Corriente dinámica (cresta) | kA | 63 |
| 04 | Corriente de cierre en cortocircuito (cresta) | kA | 63 |
| 05 | Nivel de aislamiento nominal (tensión soportada de impulso tipo rayo, a tierra y entre fases) | kV | 185 |
| - | Nivel de aislamiento nominal (tensión soportada a frecuencia industrial de 1 min del circuito principal, a tierra y entre fases) | kV | 95 |
| - | Nivel de aislamiento nominal (tensión soportada a frecuencia industrial de 1 min del circuito secundario) | kV | 2 |
| 06 | Descarga parcial del dispositivo de visualización de tensión | pC | 2 |
Dimensiones exteriores y de instalación

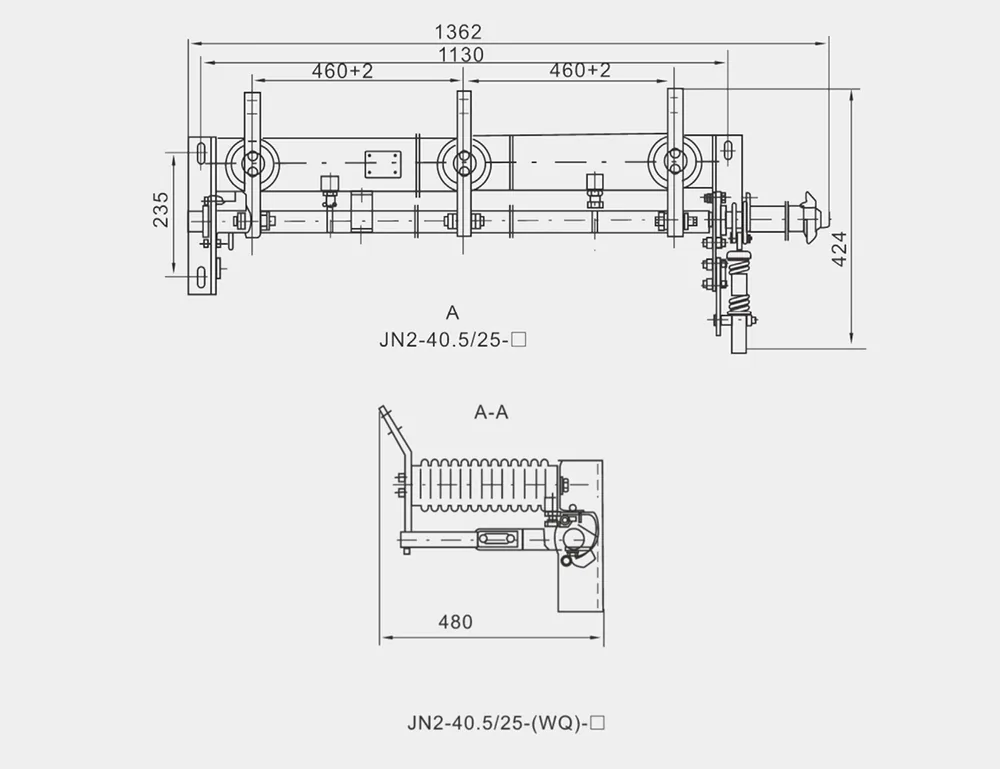

Figura: dimensiones exteriores y de instalación de JN2-40.5/25-□ y JN2-40.5/25-(WQ)-□
Características estructurales
El sistema de accionamiento de este seccionador de puesta a tierra está diseñado como tipo de acumulación de energía por resorte con capacidad de cierre rápido. Al cerrar, el enlace de accionamiento impulsa el engranaje para cerrar el eje principal; la apertura es similar. Pueden montarse diferentes modelos de dispositivos de visualización de presencia de tensión de alta tensión, y los aisladores de soporte pueden ser de resina epoxi o dispositivos de visualización de presencia de tensión pasivos de tipo DXN.
Condiciones de servicio
- Temperatura ambiente del aire: máxima +40℃; mínima -10℃ en zonas ordinarias y -25℃ en zonas de frío severo. Nota: se permite el almacenamiento y transporte a -30℃;
- Altitud no superior a 1000 m;
- Humedad relativa: media diaria no superior al 95%, media mensual no superior al 90%;
- Intensidad sísmica no superior a 8 grados;
- Emplazamientos sin riesgos de incendio o explosión, contaminación grave, corrosión química o vibraciones violentas.
- Nota: si las condiciones de servicio superan las anteriores, deberán acordarse entre el usuario y el fabricante.
