Descripción general del producto

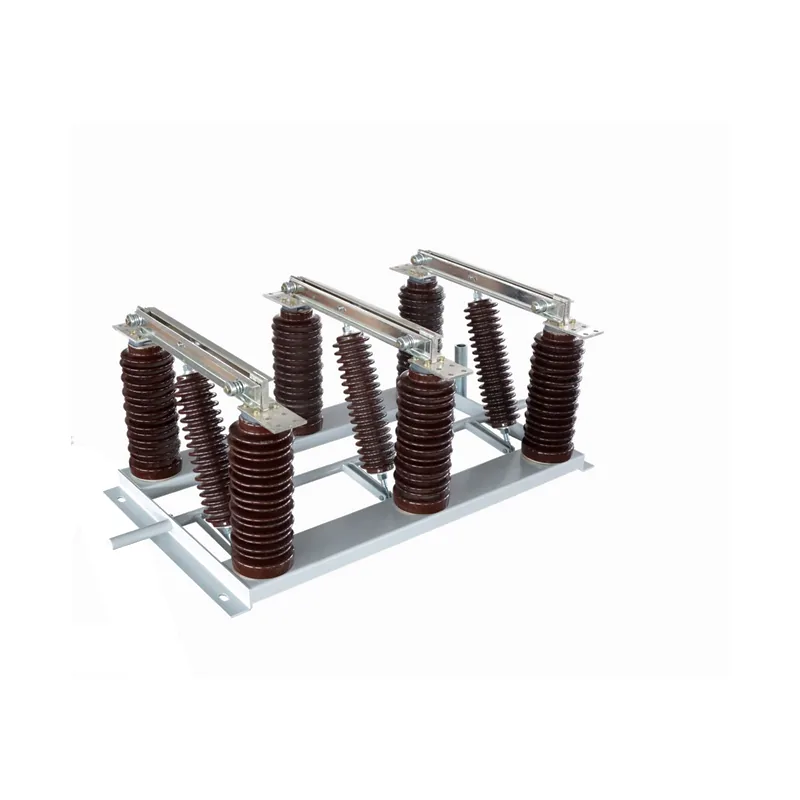

El seccionador de interior de alta tensión GN27-40.5 es un nuevo tipo de producto utilizado en sistemas de potencia de 33kV/35kV de tensión nominal 40.5kV, CA 50 Hz, para apertura y cierre de circuitos con tensión pero sin carga; es un producto de sustitución diseñado y producido para reemplazar productos anteriores. Puede utilizarse con aparamenta de alta tensión o de forma independiente, y está equipado con un mecanismo de operación CS6-2. Todas las versiones adoptan un diseño de aislamiento reforzado y pueden utilizarse en sitios con contaminación de clase II. La serie es de tipo cuchilla de rotación vertical con base común trifásica. El contacto fijo del lado del corte está diseñado como contacto oscilante de múltiples dedos, lo que ofrece las ventajas de baja presión de contacto por dedo, bajo desgaste, gran área de disipación de calor y bajo par de operación; además, los aisladores de columna y los aisladores de varilla de tracción de gran línea de fuga proporcionan un alto rendimiento de aislamiento y una alta resistencia mecánica. Para satisfacer diversas necesidades, se ofrecen versiones de montaje embutido, pasamuros y con cuchilla de puesta a tierra. La serie puede instalarse en horizontal, vertical o inclinado. Estos diversos métodos de instalación permiten que el seccionador de interior de alta tensión GN27-40.5 se adapte a los requisitos de disposición de diferentes aparamentas de alta tensión.
Principales parámetros técnicos
| Modelo | Tensión nominal (kV) | Corriente nominal (A) | Corriente nominal de corta duración soportada (valor eficaz/tiempo) (kA/4 s) | Corriente nominal de cresta soportada (kA) | Tensión soportada a impulso tipo rayo a tierra (kV) | Tensión soportada a impulso tipo rayo en el corte (kV) | Tensión soportada a frecuencia industrial de 1 min a tierra (kV) | Tensión soportada a frecuencia industrial de 1 min en el corte (kV) |
|---|---|---|---|---|---|---|---|---|
| GN27-40.5/630-20 | 40.5 | 630 | 20/4s | 50 | 185 | 215 | 95 | 115 |
| GN27-40.5/1250-31.5 | 40.5 | 1250 | 31.5/4s | 80 | 185 | 215 | 95 | 115 |
La tabla anterior enumera los principales parámetros técnicos del seccionador de interior de alta tensión GN27-40.5.
Características estructurales
- Diseño científico y racional con una estructura novedosa;
- Enganche rotativo de múltiples contactos con buena capacidad de autolimpieza, mejorando la disipación de calor;
- Contactos dispuestos en dos planos: bajo par de operación, alta presión de contacto y fácil ajuste;
- Larga línea de fuga y aislamiento reforzado, con tensiones soportadas que cumplen los requisitos más altos;
- Rodamientos añadidos en el eje giratorio: mayor vida útil y operación ligera.

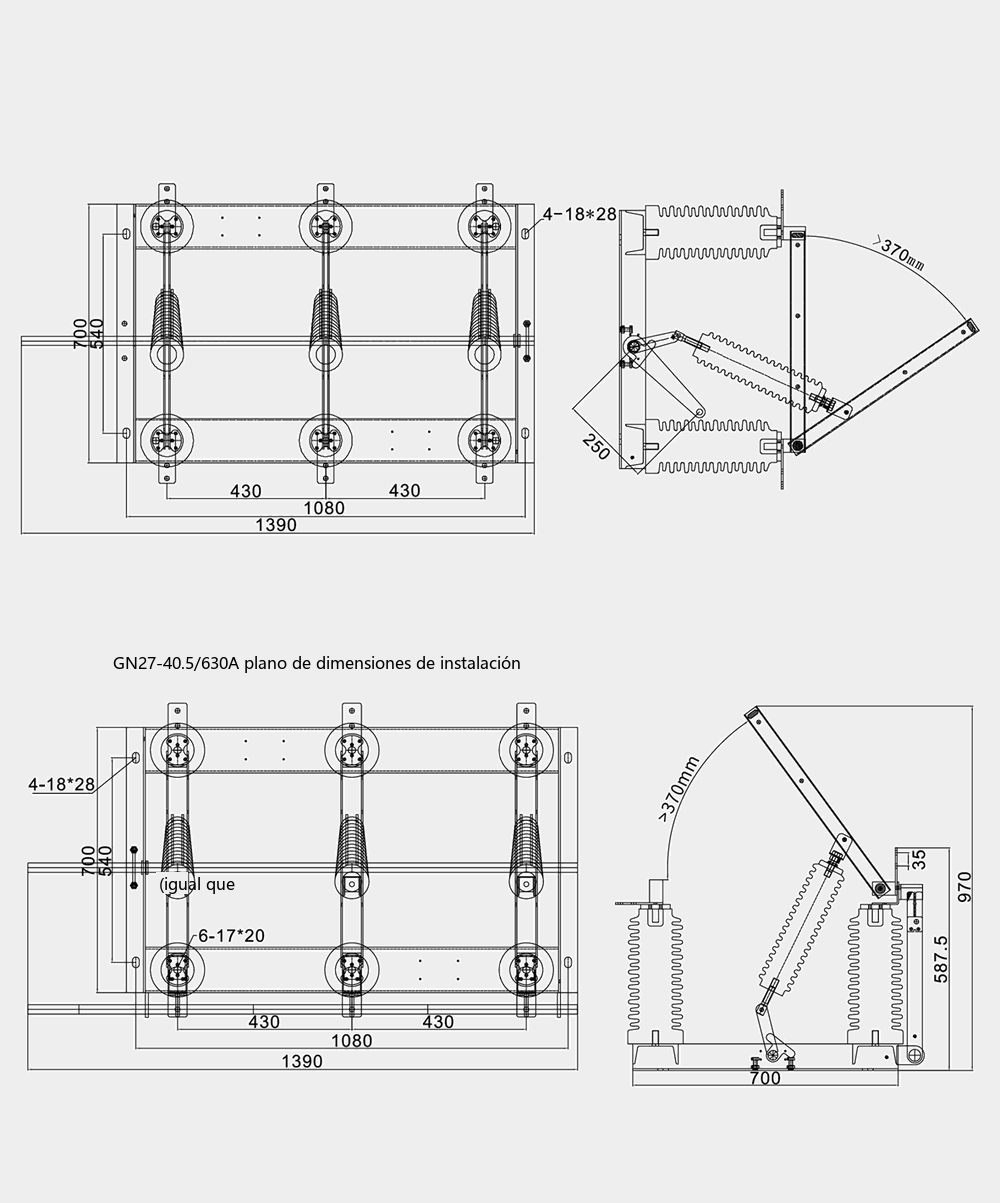

Dimensiones generales y de instalación
Condiciones de servicio
- Altitud: no superior a 1000 m;
- Temperatura ambiente del aire: límite superior +40℃, límite inferior -25℃;
- Humedad relativa: media diaria no superior al 95%, media mensual no superior al 90%;
- Intensidad sísmica no superior a grado 8;
- Libre de incendio, riesgo de explosión, contaminación severa, corrosión química y vibración violenta.
