Descripción general del producto
El seccionador de interior de alta tensión rotativo GN30-12 es un nuevo tipo de seccionador de cuchilla rotativa. Su estructura principal fija dos juegos de aisladores y contactos en los planos superior e inferior de una base común trifásica, y la apertura y el cierre se logran girando la cuchilla. El interruptor GN30-12D se basa en el GN30-12 y añade una cuchilla de puesta a tierra para satisfacer las necesidades de diferentes sistemas de potencia. El producto es de diseño compacto, ocupa poco espacio, tiene una fuerte capacidad de aislamiento y es fácil de instalar y ajustar; su rendimiento cumple con GB1985-89 "Seccionadores y seccionadores de puesta a tierra de alta tensión de CA". Es adecuado para sistemas de interior de tensión nominal 10kV, CA 50 Hz e inferior, para apertura y cierre de circuitos con tensión pero sin carga, y puede utilizarse junto con aparamenta de alta tensión o de forma independiente.

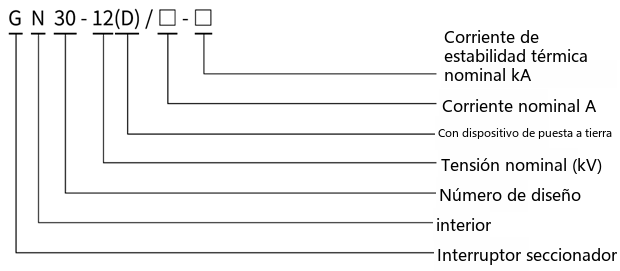

Designación de tipo
| Código | Significado |
|---|---|
| G | Seccionador |
| N | Interior |
| 30 | N.º de diseño |
| 12 | Tensión nominal (kV) |
| (D) | Con dispositivo de puesta a tierra (GN30-12D) |
| □-□ | Corriente térmica nominal (kA) / Corriente nominal (A) |
Principales parámetros técnicos

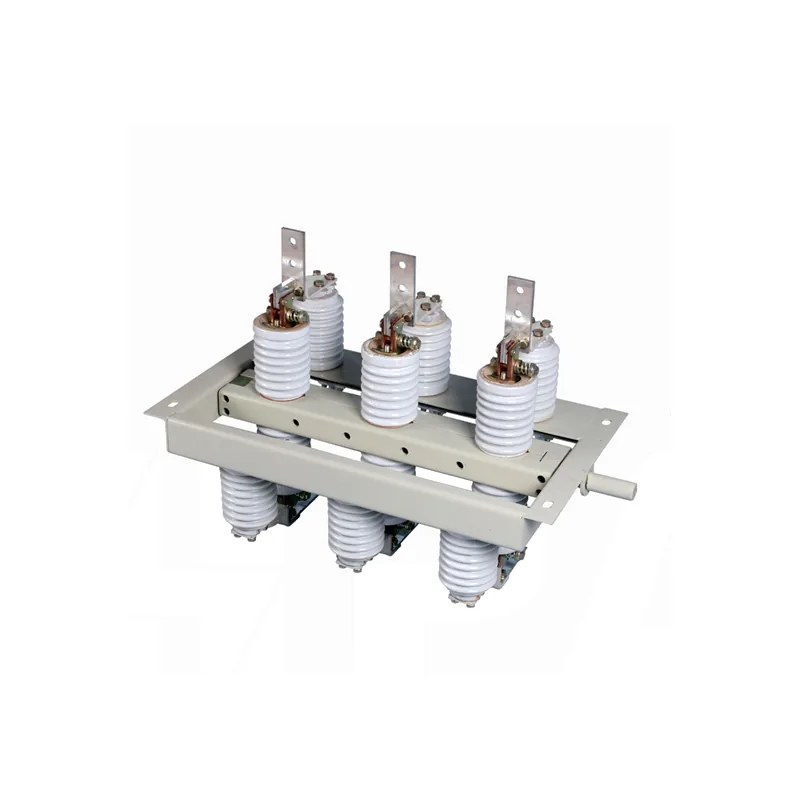

Principales parámetros técnicos del GN30-12 (imagen de muestra original; modelo según la figura). Los principales parámetros técnicos del seccionador de interior de alta tensión rotativo GN30-12 se muestran en la tabla anterior.
| Modelo | Tensión nominal (kV) | Corriente nominal (A) | Corriente nominal de corta duración soportada de 4 s (valor eficaz) (kA) | Corriente nominal de cresta soportada (kA) |
|---|---|---|---|---|
| GN30-12/S400-12.5 | 12 | 400 | 12.5 | 31.5 |
| GN30-12/S630-20 | 12 | 630 | 20 | 50 |
| GN30-12/S1000-31.5 | 12 | 1000 | 31.5 | 80 |
| GN30-12/S1250-31.5 | 12 | 1250 | 31.5 | 80 |
| GN30-12D/400-12.5 | 12 | 400 | 12.5 | 31.5 |
| GN30-12D/630-20 | 12 | 630 | 20 | 50 |
| GN30-12D/1000-31.5 | 12 | 1000 | 31.5 | 80 |
| GN30-12D/1250-31.5 | 12 | 1250 | 31.5 | 80 |

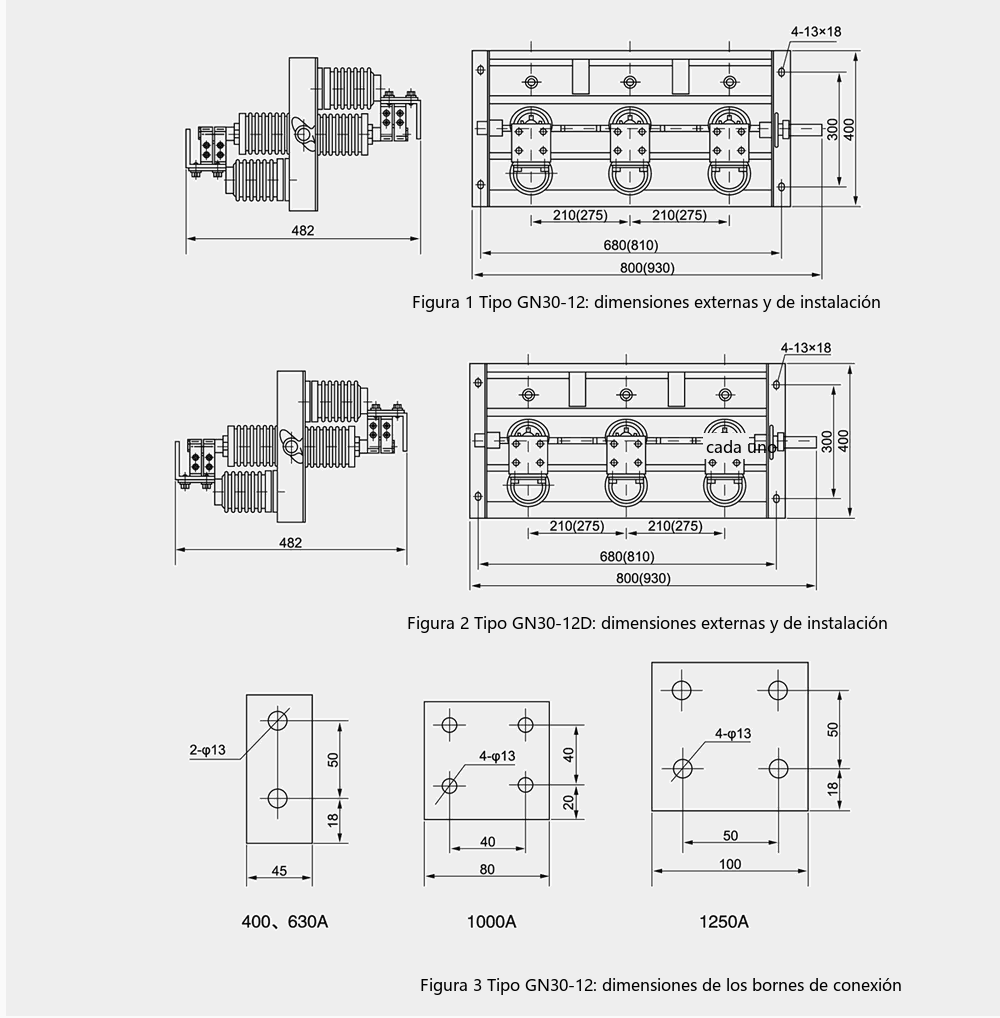

Dimensiones generales y de instalación
Estructura: dos grupos de aisladores y contactos están fijados en los planos superior e inferior de la base común trifásica, con apertura/cierre mediante rotación de la cuchilla de contacto. La estructura de cuchilla de puesta a tierra del tipo D del seccionador de alta tensión de interior rotativo GN30-12 cumple los dobles requisitos de seguridad de aislamiento y puesta a tierra.
Condiciones de servicio
- Altitud no superior a 1000 m;
- Temperatura ambiente del aire: límite superior +40℃, límite inferior -10℃;
- Humedad relativa: media diaria no superior al 95%, media mensual no superior al 90%;
- Intensidad sísmica no superior a grado 8;
- Libre de sitios con polvo grave, sustancias químicamente corrosivas y explosivas;
- Libre de vibración violenta frecuente.
