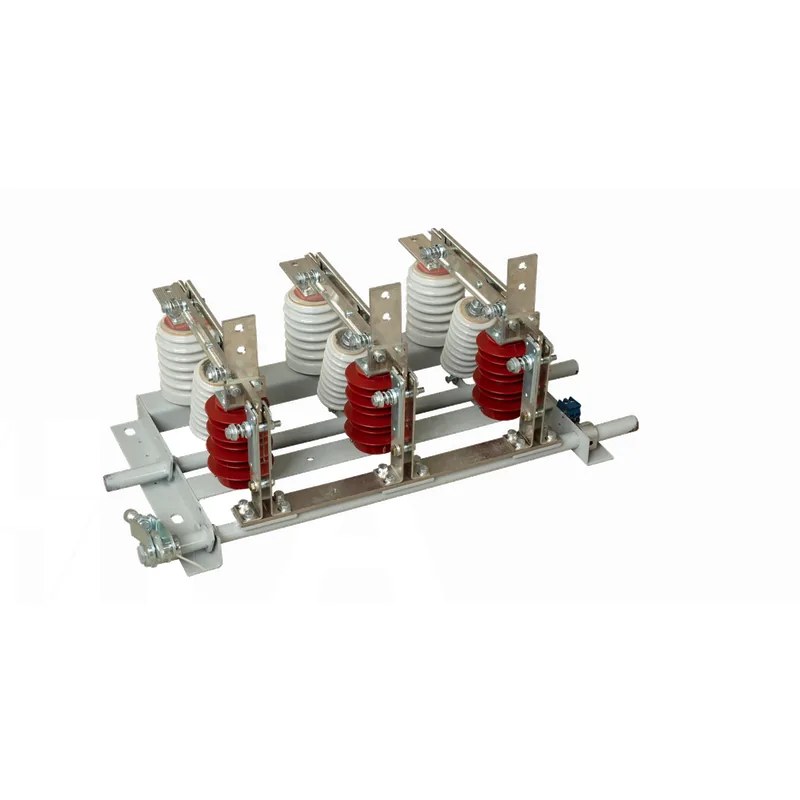

Descripción general del producto
La serie GN24-12D/630 es un dispositivo de interior, trifásico CA 50 Hz, tensión nominal 12kV, un seccionador con seccionador de puesta a tierra para apertura/cierre de circuitos de alta tensión de interior con tensión pero sin carga. El seccionador de interior de alta tensión GN24-12D/630 añade un seccionador de puesta a tierra fuera del cuerpo del seccionador, proporcionando las dobles funciones de seguridad de aislamiento y puesta a tierra.

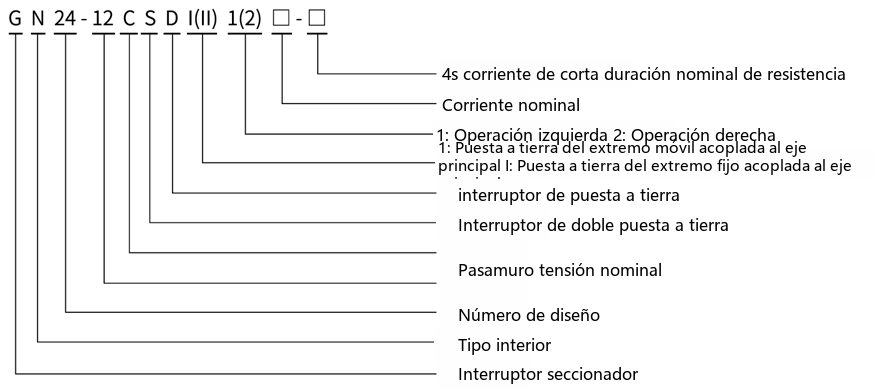

Designación de tipo
| Código | Significado |
|---|---|
| G | Seccionador |
| N | Tipo interior |
| 24 | N.º de diseño |
| 12 | Tensión nominal (kV) |
| C | Pasatapas pasamuros |
| S | Doble seccionador de puesta a tierra |
| D | Seccionador de puesta a tierra |
| I(II) | I: puesta a tierra en el extremo móvil vinculada al eje principal; II: puesta a tierra en el extremo fijo vinculada al eje principal |
| 1(2) | 1: operación a la izquierda; 2: operación a la derecha |
| □-□ | Corriente nominal de corta duración soportada de 4 s (kA) / Corriente nominal (A) |
Principales parámetros técnicos
| Elemento | Parámetros |
|---|---|
| Tensión nominal | 12kV |
| Frecuencia nominal | 50 Hz |
| Corriente nominal | 630 A (modelo GN24-12D/630) |
| Seccionador de puesta a tierra | Con seccionador de puesta a tierra (tipo D) |
| Mecanismo de operación | CS6-1 (tipo dividido) |

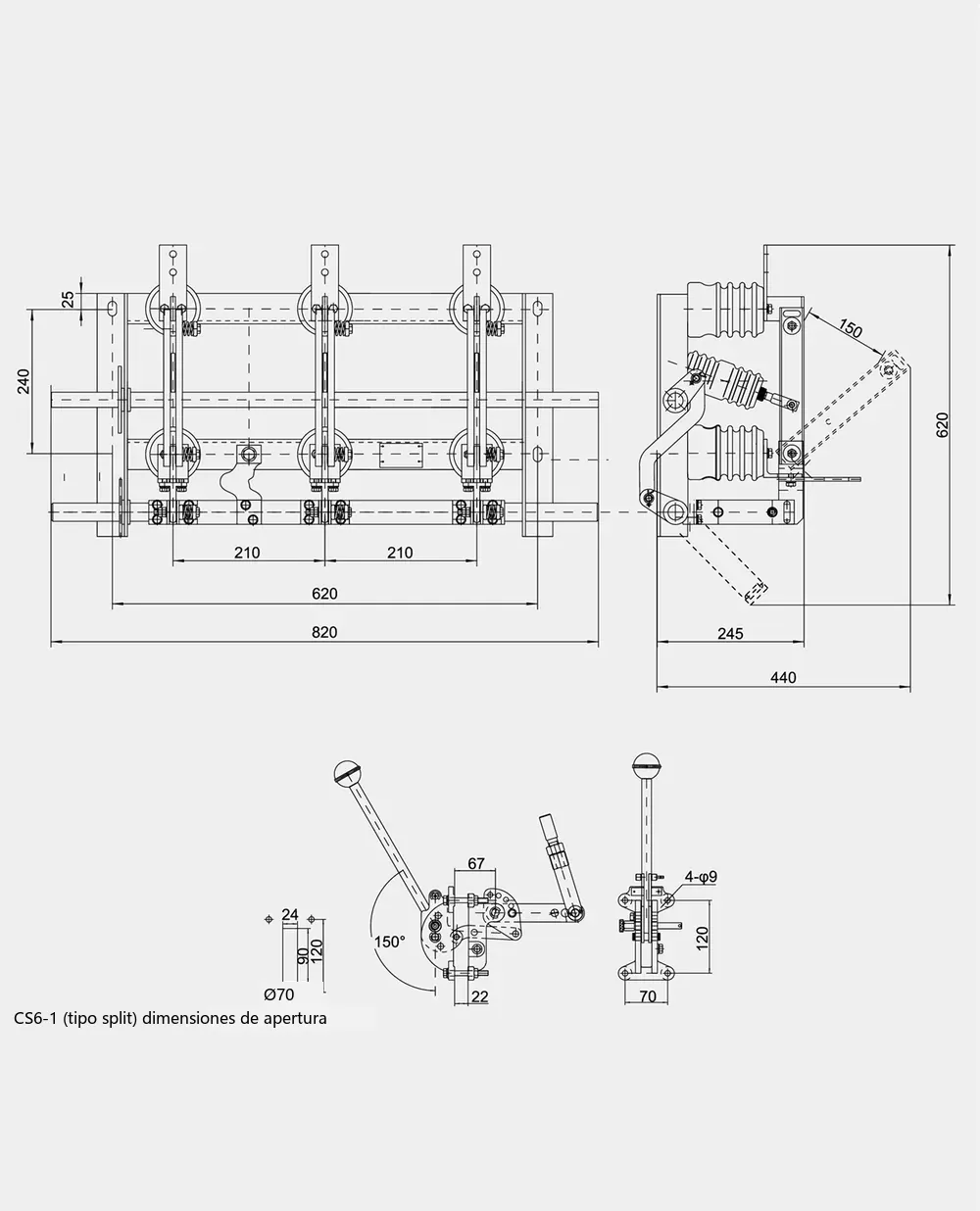

Dimensiones generales y de instalación
Estructura: vistas frontal y lateral del seccionador y dimensiones de corte del mecanismo CS6-1 (dividido), con dimensiones de instalación; las dimensiones de instalación del seccionador de alta tensión de interior GN24-12D/630 están sujetas a este plano.
Condiciones de servicio
- Temperatura ambiente: no superior a +40℃ y no inferior a -25℃;
- Altitud: no superior a 1000 m;
- Humedad relativa: no superior al 90%;
- Lugar de aplicación: no adecuado para sitios con sustancias inflamables, riesgo de explosión, corrosión química o vibración violenta;
- Entorno de servicio: libre de contaminación severa.
