Descripción general del producto

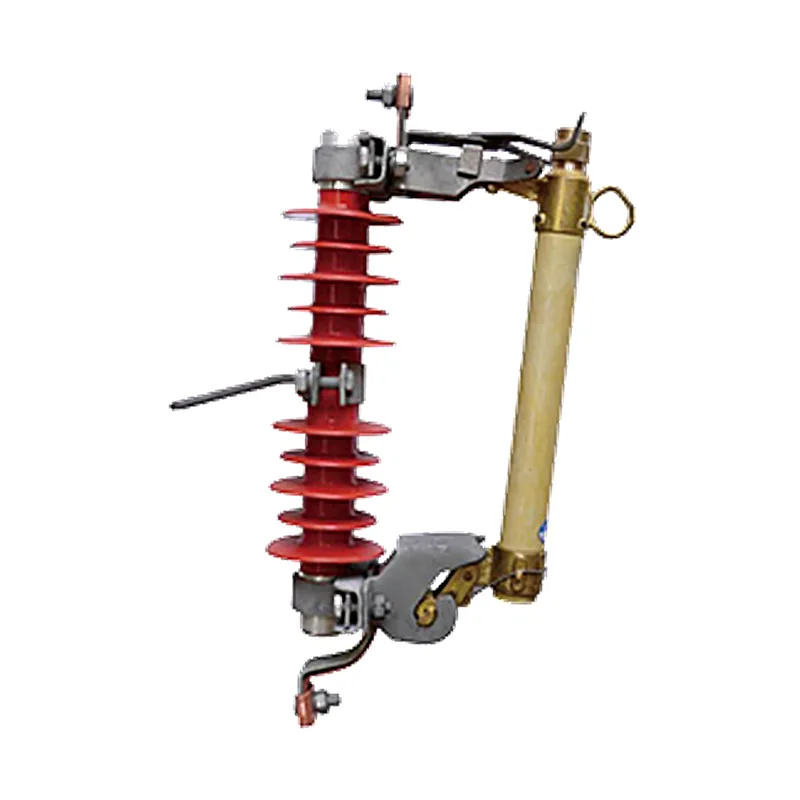

El fusible de expulsión de caucho de silicona HRW11-12/200A tiene una tensión nominal de 12kV y una corriente nominal de 200 A, y se utiliza para la protección contra cortocircuito y sobrecarga de líneas de distribución de 12kV y menos. Utilizando aisladores de caucho de silicona y pesando solo 4,4 kg, el HRW11-12/200A está destinado a líneas de distribución en zonas contaminadas de 12kV.
Principio de funcionamiento
El fusible de expulsión es un dispositivo de protección contra cortocircuito y sobrecarga para líneas de distribución. En funcionamiento normal, el tubo fusible está fijado sobre el contacto fijo mediante muñones; cuando se produce una sobrecarga o un cortocircuito en la línea, el fusible se funde y el tubo fusible cae por gravedad, formando un corte claramente visible que aísla la línea averiada para su inspección y la sustitución del fusible.
Principales parámetros técnicos
| Modelo | Tensión nominal (kV) | Corriente nominal (A) | Corriente de corte (A) | Tensión soportada a impulso tipo rayo (kV) | Tensión soportada a frecuencia industrial de 1 min (kV) | Línea de fuga (mm) | Peso (kg) | Dimensiones generales (cm) |
|---|---|---|---|---|---|---|---|---|
| HRW11-12/100A | 12 | 100 | 6300 | 110 | 42 | 350 | 4.4 | 48x28x11.5 |
| HRW11-12/200A | 12 | 200 | 8000 | 110 | 42 | 350 | 4.4 | 48x28x11.5 |
El fusible de expulsión HRW11-12/200A tiene una línea de fuga de 350 mm, una corriente nominal de corte de 8000 A y unas dimensiones generales de 48×28×11,5 cm, y es altamente hidrofóbico y libre de limpieza.
Estructura
- Cámara de extinción de arco;
- Conector de ranura paralela: latón fundido; incluso con dimensiones inconsistentes, la conexión es sencilla gracias a los 2 casquillos guía, y también son compatibles otros tipos de conector;
- Gancho de enlace: para su uso con la pértiga de maniobra;
- Tubo fusible: fibra de vidrio con un recubrimiento especial resistente a los rayos UV; hay disponibles versiones con cuchilla de seccionador;
- Casquillo metálico: cobre rojo fundido, remachado en la parte superior e inferior del tubo fusible como conexión permanente;
- Junta de collar: garantiza un disparo fiable;
- Aislador de alta resistencia;
- Casquillo de muñón: sujeta el tubo fusible en la bisagra cuando está cerrado;
- Muñón: bronce fundido de alta resistencia, plateado; la superficie del muñón presiona sobre la superficie de la bisagra, manteniendo el tubo fusible alineado cuando está cerrado.
Parámetros de referencia de otros modelos de la serie
| Modelo | Tensión nominal (kV) | Corriente nominal (A) | Corriente de corte (A) | Tensión soportada a impulso tipo rayo (kV) | Tensión soportada a frecuencia industrial de 1 min (kV) | Línea de fuga (mm) | Peso (kg) | Dimensiones generales (cm) |
|---|---|---|---|---|---|---|---|---|
| HRW3-10/100A | 10 | 100 | 6300 | 110 | 42 | 260 | 6.5 | 48x32x27 |
| HRW3-10/200A | 10 | 200 | 8000 | 110 | 42 | 260 | 6.5 | 48x32x27 |
| HRW5-35/100A | 35 | 100 | 6300 | 170 | 105 | 800 | 16 | 90x72x17 |
| HRW5-35/200A | 35 | 200 | 8000 | 170 | 105 | 800 | 16 | 90x72x17 |
| HRW7-12/100A | 12 | 100 | 6300 | 110 | 42 | 240 | 5.5 | 48x28x11.5 |
| HRW7-12/200A | 12 | 200 | 8000 | 110 | 42 | 240 | 5.5 | 48x28x11.5 |
| HRW10-12F/100A | 12 | 100 | 6300 | 110 | 42 | 260 | 4.9 | 53.5x14x34 |
| HRW10-12F/200A | 12 | 200 | 8000 | 110 | 42 | 260 | 4.9 | 53.5x14x34 |
Nota: los anteriores son parámetros de catálogo de otros modelos de la serie, como referencia de selección.
