Descripción general del producto

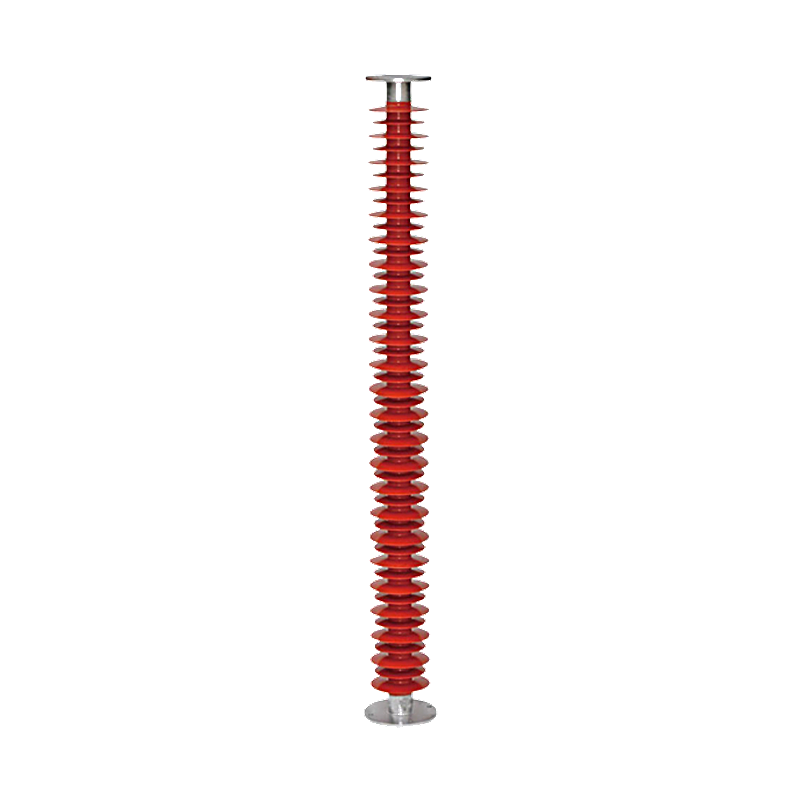

El aislador de columna compuesto FZSW-220/10 tiene una tensión nominal de 220kV y una carga mecánica nominal de 10 kN, y se utiliza como soporte de barra colectora o soporte de puente en instalaciones de subestaciones.
El producto está destinado a instalaciones de subestaciones. Ofrece una excelente hidrofobicidad, resistencia al envejecimiento, resistencia al tracking y resistencia a la erosión, junto con una muy alta resistencia a la tracción y a la flexión. Se caracteriza por su alta resistencia mecánica, buen comportamiento frente a impactos, vibraciones y fractura frágil, y es ligero y fácil de instalar. Sus dimensiones de montaje superior e inferior son idénticas a las de los aisladores de espiga de porcelana correspondientes, por lo que ambos pueden utilizarse de forma intercambiable. El producto soporta cargas de flexión de 4-10 kN. Con un diámetro de campana de 215/185 mm, el aislador de columna compuesto FZSW-220/10 ofrece un excelente comportamiento frente a la contaminación y al impulso tipo rayo, y es cómodo para el transporte a larga distancia y el montaje en obra.
Designación de tipo
En la designación de tipo, F representa el aislamiento compuesto, Z la construcción tipo columna, S la varilla de núcleo macizo y W el tipo anti-contaminación. La cifra 220 antes de la barra indica la tensión nominal de 220kV y la cifra 10 después de la barra la carga mecánica nominal de 10 kN. Este modelo tiene una línea de fuga nominal mínima de 6520 mm, una altura estructural de 2250 mm y una carga torsional nominal de 4 kN·m; puede fabricarse como unidad simple o conjunto de dos unidades, y con un diámetro de campana de 215/185 mm y una larga línea de fuga ofrece un excelente comportamiento frente a la contaminación y al impulso tipo rayo para soportes de barra colectora y de puente en subestaciones de 220kV; el uso como soportes de seccionador está sujeto a consulta técnica. El aislador de columna compuesto FZSW-220/10 puede fabricarse como unidad simple o conjunto de dos unidades con una línea de fuga de hasta 6520 mm, para subestaciones de 220kV.
Parámetros técnicos principales
El rendimiento cumple GB/T20142-2006 e IEC 61952.
| Modelo | Tensión nominal (kV) | Carga mecánica nominal (kN) | Carga torsional nominal (kN·m) | Altura estructural (mm) | Distancia de arco mín. (mm) | Línea de fuga nominal mín. (mm) | Diámetro de campana (mm) | Tensión soportada de impulso tipo rayo, cresta (kV) | Tensión soportada a frecuencia industrial en húmedo de 1 min, valor eficaz (kV) | Dimensiones de montaje del herraje superior | Dimensiones de montaje del herraje inferior |
|---|---|---|---|---|---|---|---|---|---|---|---|
| FZSW-10/5 | 10 | 5 | 0.6 | 215 | 125 | 290 | 100/90 | 75 | 42 | 4-M12-Φ76 | 4-M12-Φ76 |
| FZSW-15/5 | 15 | 5 | 0.6 | 245 | 170 | 600 | 138/118 | 105 | 45 | 4-M12-Φ76 | 4-M12-Φ76 |
| FZSW-20/8 | 20 | 8 | 1.2 | 400 | 300 | 920 | 122/92 | 125 | 50 | 4-Φ14-Φ140 | 4-Φ14-Φ140 |
| FZS-20/8 | 20 | 8 | 1.2 | 420 | 320 | 700 | 138 | 125 | 50 | 4-Φ14-Φ140 | 4-Φ14-Φ140 |
| FZSW-35/6 | 35 | 6 | 2 | 460 | 360 | 900 | 148/118 | 185 | 95 | 4-Φ14-Φ140 | 4-Φ14-Φ140 |
| FZSW-66/8 | 66 | 8 | 1.5 | 770 | 650 | 1930 | 160/130 | 325 | 140 | 4-Φ14-Φ140 | 4-Φ14-Φ140 |
| FZSW-66/12 | 66 | 12 | 2 | 760 | 630 | 1940 | 215/185 | 325 | 140 | 4-Φ14-Φ140 | 4-Φ14-Φ140 |
| FZSW-110/6 | 110 | 6 | 1.5 | 1150 | 1050 | 2950 | 160/130 | 325 | 200 | 4-Φ14-Φ140 | 4-Φ14-Φ140 |
| FZSW-110/10 | 110 | 10 | 4 | 1220 | 1060 | 3260 | 215/185 | 450 | 200 | 4-Φ14-Φ140 | 4-Φ18-Φ180 |
| FZSW-220/10 | 220 | 10 | 4 | 2250 | 2050 | 6520 | 215/185 | 950 | 395 | 4-Φ14-Φ140 | 4-Φ18-Φ225 |
Notas: 1. La línea de fuga nominal mínima varía ligeramente con la altura del producto. 2. La altura del producto y las dimensiones de los herrajes superior e inferior pueden seleccionarse de la tabla o suministrarse a petición; los productos de 220kV pueden ser unidades simples o conjuntos de dos unidades. 3. Actualmente, los aisladores de columna de varilla compuesta de 110kV-220kV solo son adecuados para soportes de barra colectora o de puente; el uso como soportes de seccionador está sujeto a consulta técnica.
