Descripción general del producto
El seccionador de interior de alta tensión GN19-12 es aparamenta de alta tensión utilizada en sistemas de potencia de tensión nominal 12kV, CA 50 Hz y inferior; está equipado con un mecanismo de operación manual CS6-1 para el cierre y apertura de circuitos con tensión pero sin carga. Los productos derivados incluyen el tipo antipolución, el tipo para meseta y versiones con dispositivo de visualización de línea viva. Esta serie está equipada con mecanismos manuales CS6-1 (los modelos con panel tienen mecanismos integrados). Es de tipo tripolar, compuesto por la base, el eje y las palancas, aisladores de columna de porcelana, cuchillas y placas de conexión. El eje está montado sobre la base con tres palancas soldadas, conectadas a las cuchillas mediante aisladores de varilla de tracción. El eje se extiende fuera de la base y cualquier sección puede conectarse al mecanismo de operación. El tipo C es pasamuros: C1 significa rotación en el lado pasamuros, C2 corte en el lado pasamuros, C3 ambos lados pasamuros. El seccionador de interior de alta tensión GN19-12 es de estructura sencilla y manejo cómodo, y la versión pasamuros tipo C satisface los esquemas de distribución con instalación pasamuros.

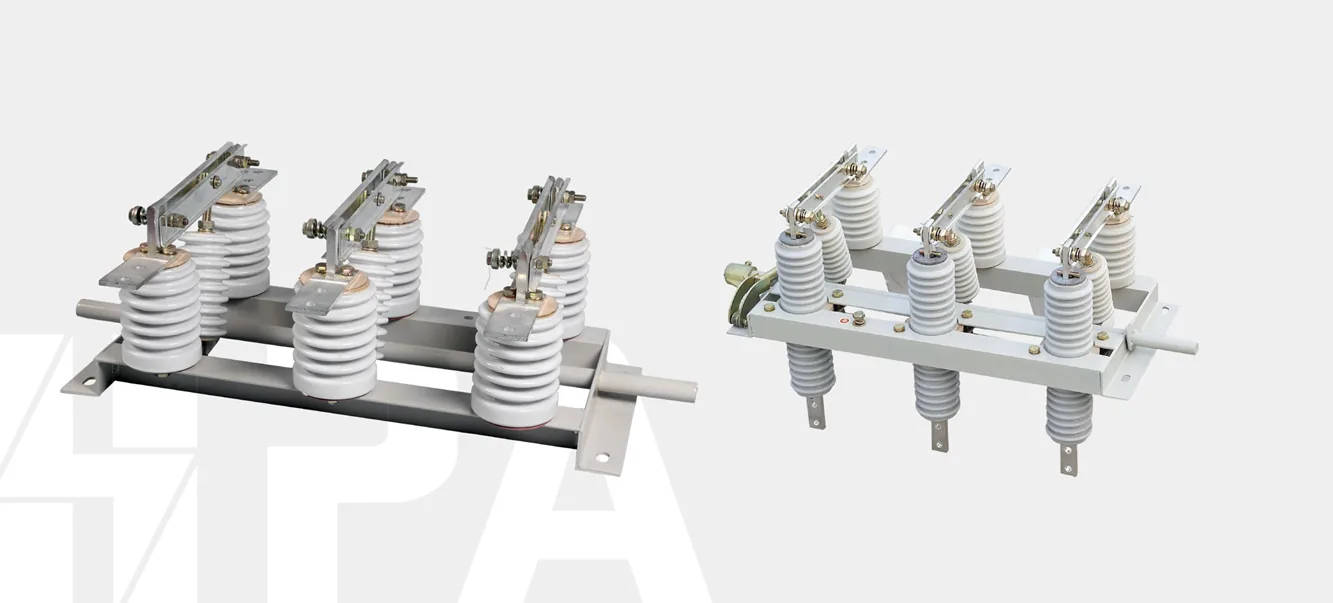

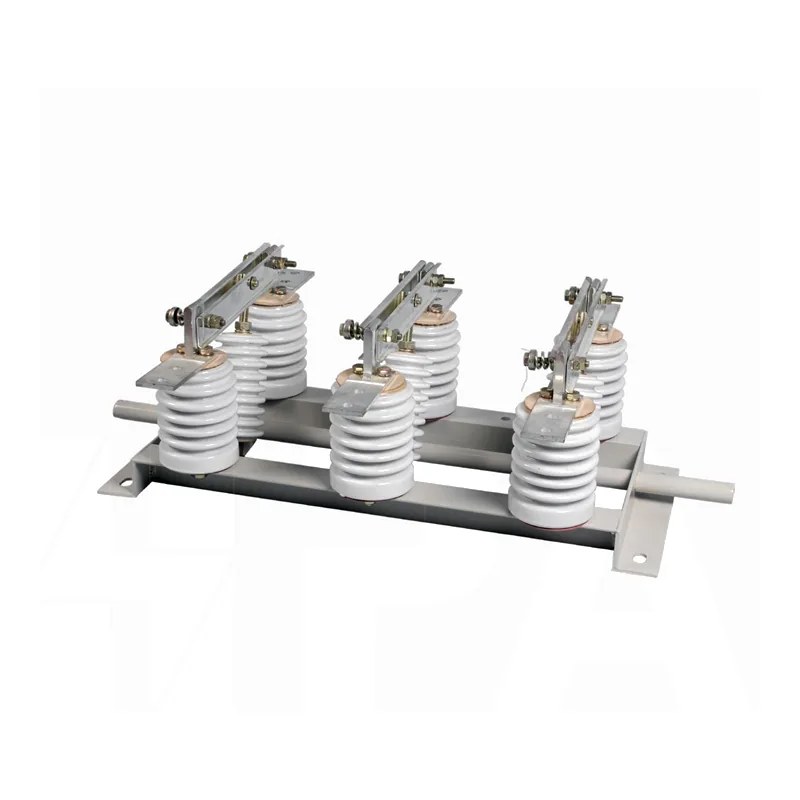

Foto del producto seccionador de interior de alta tensión GN19-12

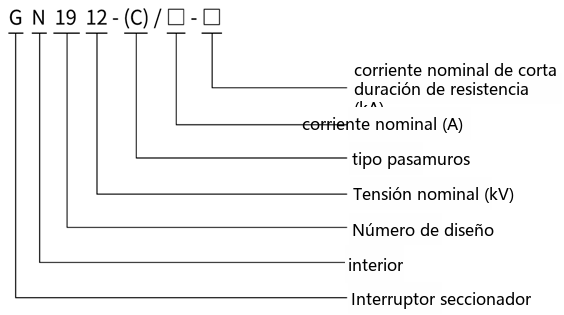

Designación de tipo
| Código | Significado |
|---|---|
| G | Seccionador |
| N | Interior |
| 19 | N.º de diseño |
| 12 | Tensión nominal (kV) |
| (C) | Tipo pasamuros (C1 rotación en el lado pasamuros / C2 corte en el lado pasamuros / C3 ambos lados pasamuros) |
| □-□ | Corriente nominal de corta duración soportada (kA) / Corriente nominal (A) |
Principales parámetros técnicos

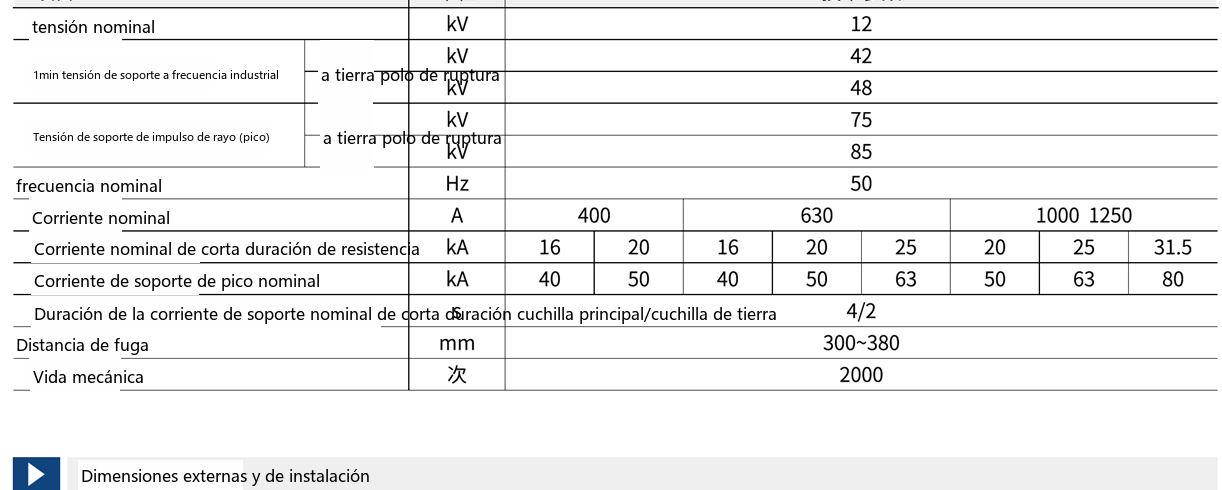

Principales parámetros técnicos del GN19-12 (imagen de muestra original)
| Elemento | Unidad | Parámetros técnicos | |||||||
|---|---|---|---|---|---|---|---|---|---|
| Tensión nominal | kV | 12 | |||||||
| Tensión soportada a frecuencia industrial de 1 min | A tierra | 42 | |||||||
| En el corte | 48 | ||||||||
| Tensión soportada a impulso tipo rayo (cresta) | A tierra | 75 | |||||||
| En el corte | 85 | ||||||||
| Frecuencia nominal | Hz | 50 | |||||||
| Corriente nominal | A | 400 | 630 | 1000 | 1250 | ||||
| Corriente nominal de corta duración soportada | kA | 16 | 20 | 16 | 20 | 25 | 20 | 25 | 31.5 |
| Corriente nominal de cresta soportada | kA | 40 | 50 | 40 | 50 | 63 | 50 | 63 | 80 |
| Duración de la corriente nominal de corta duración soportada cuchilla principal/cuchilla de puesta a tierra | s | 4/2 | |||||||
| Línea de fuga | mm | 300~380 | |||||||
| Vida mecánica | operaciones | 2000 | |||||||
Dimensiones generales y de instalación

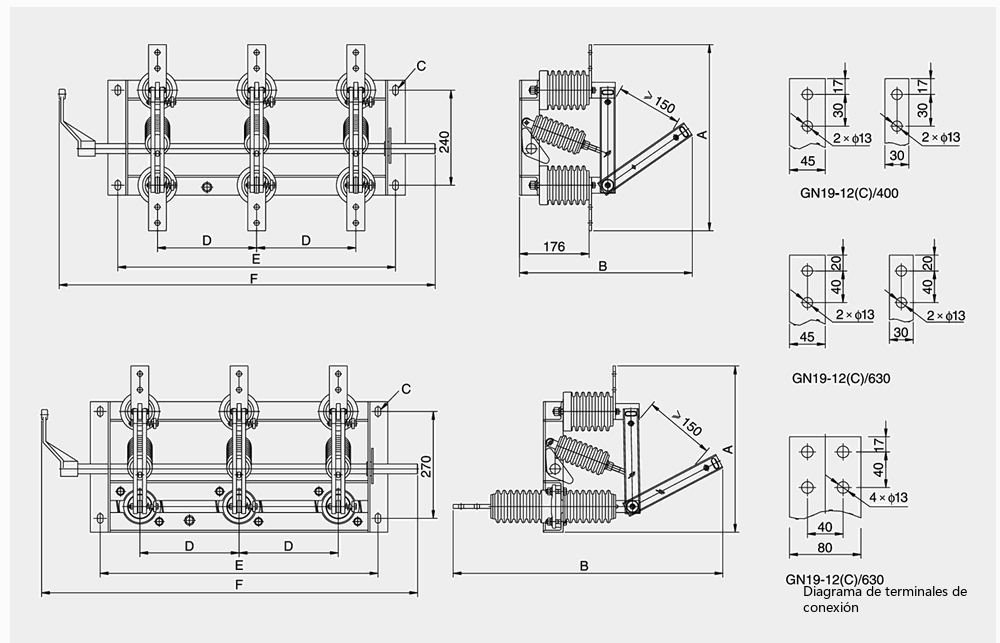

Estructura: base, eje y palancas, aisladores de columna de porcelana, cuchillas y placas de conexión; el eje se extiende fuera de la base para conectarse con el mecanismo de operación; el tipo C es pasamuros.
Condiciones de servicio
- Altitud no superior a 1000 m;
- Temperatura ambiente del aire: -25℃ a +40℃;
- Humedad relativa: media diaria no superior al 95%, media mensual no superior al 90%;
- Intensidad sísmica no superior a grado 8;
- Lugar de instalación: libre de peligros de incendio, inflamables, explosivos, contaminación severa, corrosión química y vibración violenta.
El seccionador de alta tensión de interior GN19-12 utiliza un mecanismo manual CS6-1 con apertura/cierre sencillo y fiable.
