Descripción general del producto

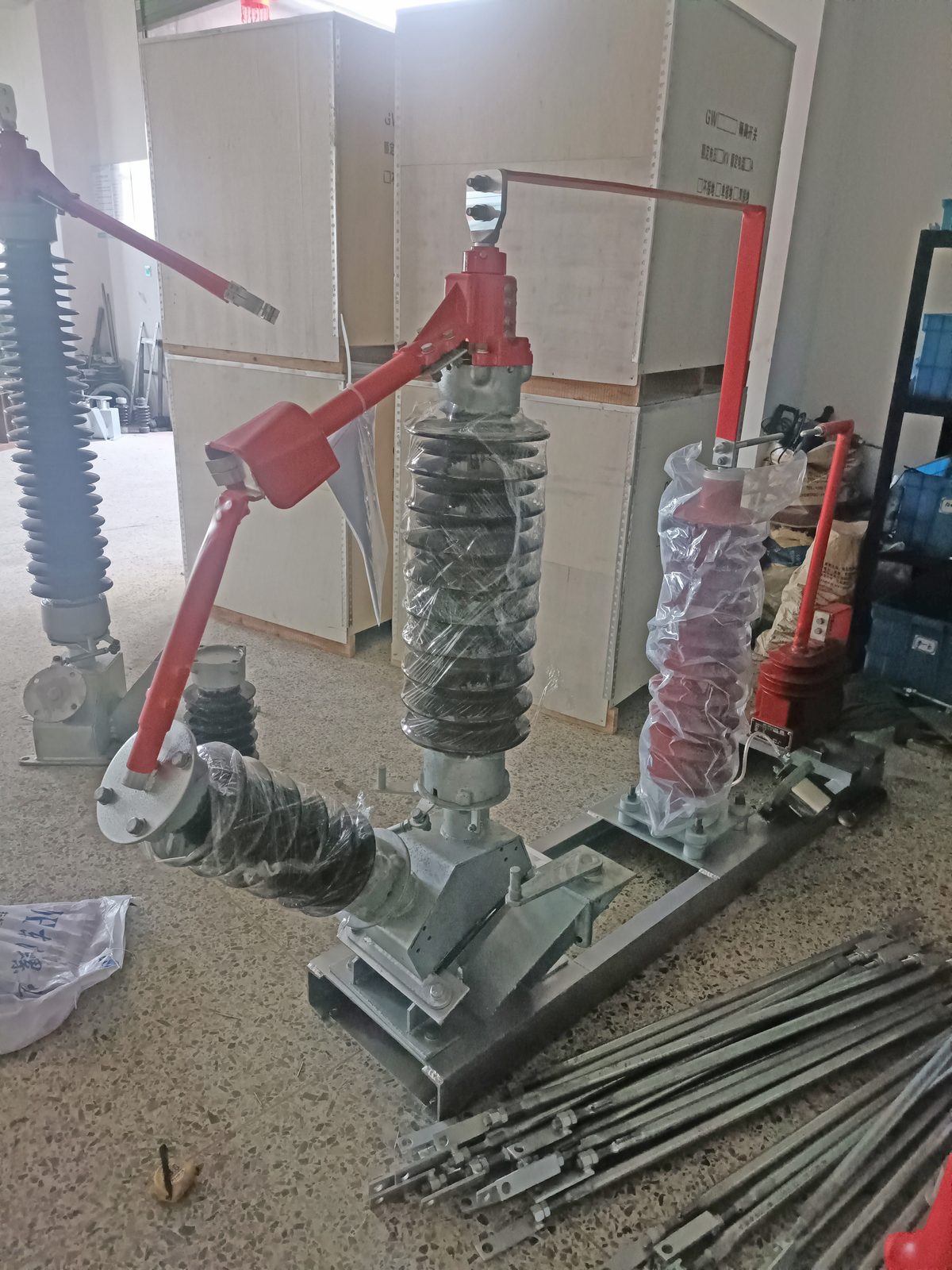

Este seccionador consta de aisladores de columna, aisladores de porcelana y la parte conductora; los contactos fijos y las placas de conexión para la barra colectora están montados en la parte superior de los aisladores de columna, y entre los aisladores de columna y los asientos de los aisladores de porcelana se encuentran la base metálica, las palancas de operación y los aisladores de operación. La base soporta las cuchillas; el mecanismo de operación manual CS8-5 se conecta a las cuchillas mediante varillajes, aisladores de operación y palancas; también puede montarse un mecanismo motorizado CJ6. El producto, es decir, el seccionador de punto neutro GW8-72.5/126, se utiliza para abrir y cerrar la conexión del punto neutro del transformador y proporciona un aislamiento eléctrico fiable para el mantenimiento de los equipos.
Principales parámetros técnicos
| Nombre | Unidad | GW8 - 72.5 | GW8 - 126 |
|---|---|---|---|
| Tensión nominal | kV | 72.5 | 126 |
| Corriente nominal | A | 400,630,1250 | 400,630,1250 |
| Corriente nominal de corta duración soportada 4 s | kA | 8,20,31.5 | 8,20,31.5 |
| Corriente nominal de cresta soportada | kA | 20,50,80 | 20,50,80 |
| Tensión soportada a frecuencia industrial de 1 min (valor eficaz) | kV | 140 | 230 |
| Tensión soportada a impulso tipo rayo (cresta) | kV | 325 | 450 |
| Vida mecánica | operaciones | 2000 | 2000 |
| Carga mecánica nominal del terminal | mm | > 675 | > 1050 |
| Relación de distancia de fuga | fxQ | < 180 | < 200 |
| Mecanismo de operación asociado | - | CS17 o CJ6, CK7, CS14 | |
| Peso unipolar | Kg | 160 | 200 |
Características estructurales
El seccionador adopta una estructura de doble columna con corte central y contacto de enchufe con capacidad de autolimpieza, mejorando la fiabilidad del contacto; las partes giratorias están diseñadas para bajo mantenimiento. El asiento giratorio está sellado de modo que la humedad, el polvo y los gases nocivos no pueden entrar, manteniendo los rodamientos y la grasa de litio MoS2 siempre en un buen entorno: los ejes no se oxidan y la grasa no se fuga ni se seca, por lo que el par de operación no aumenta tras un funcionamiento prolongado. Se utilizan pasadores de acero inoxidable con rodamientos autolubricados sin aceite; las piezas de acero están galvanizadas en caliente, lo que garantiza una operación flexible, ligera y fiable y la ausencia de oxidación. Tras el tratamiento anticorrosión anterior, el seccionador de punto neutro GW8-72.5/126 puede adaptarse a entornos de operación a la intemperie durante largos períodos.

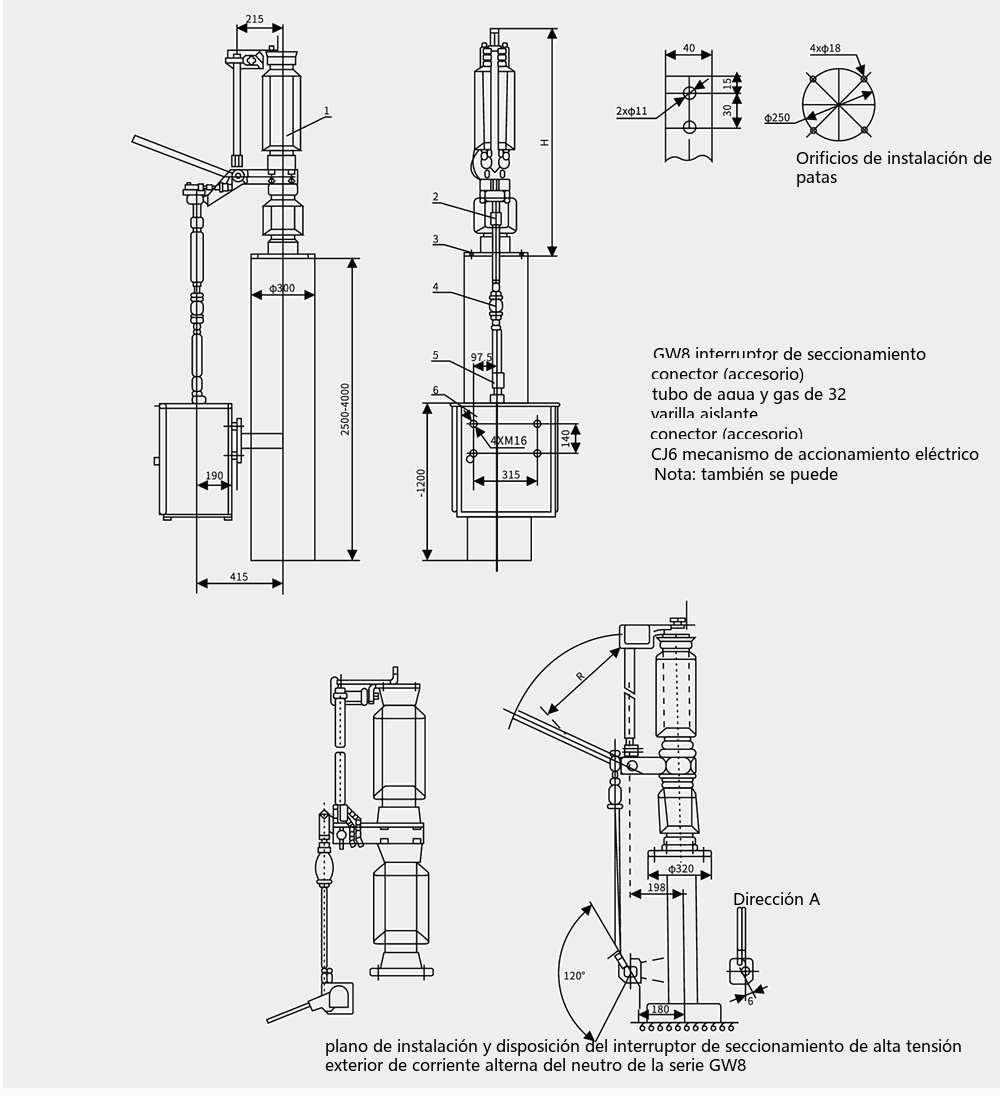

Dimensiones generales y de instalación
Disposición de instalación y descripción de componentes del seccionador de CA de exterior de punto neutro de la serie GW8
Estructura: 1 seccionador GW8, 2 conector (accesorio), 3 tubo de agua-gas de 32, 4 varilla de tracción aislante, 5 conector (accesorio), 6 mecanismo de operación motorizado CJ6
