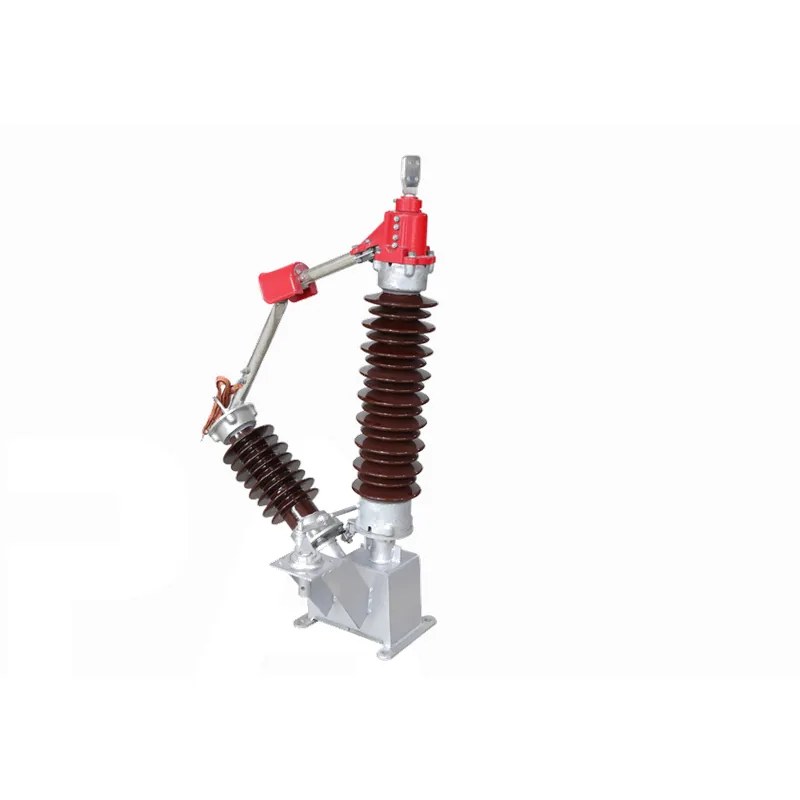

Descripción general del producto
El seccionador de punto neutro de la serie GW13 sirve para abrir/cerrar la conexión del punto neutro del transformador sin carga; con la cuchilla en la posición normalmente abierta proporciona una distancia de aislamiento que cumple los requisitos de seguridad. El eje de salida del mecanismo de operación gira 180 grados para abrir/cerrar. El seccionador de punto neutro GW13 es de estructura unipolar y puede operarse como polo único o como tres polos vinculados.
Este seccionador de punto neutro cumple con GB1985 "Seccionadores y seccionadores de puesta a tierra de alta tensión de CA" e IEC-129 (1984). Es fiable, seguro, de estructura sencilla y fácil de instalar y ajustar, ampliamente utilizado en subestaciones de 63kV-110kV. Producto principal: GW13-40.5/630-8
Condiciones de servicio
- Altitud no superior a 1000 m;
- Temperatura ambiente del aire: límite superior +40℃, límite inferior -40℃;
- Presión del viento no superior a 700 Pa;
- Intensidad sísmica no superior a grado 8;
- Espesor de hielo no superior a 10 mm;
- Clase de contaminación del aislador de columna: clase 0 para el tipo estándar, según requisito del usuario para el tipo antipolución.
Características estructurales
1. La estructura del plato giratorio del rodamiento se mejora para hacer impermeable la carcasa del rodamiento; con orificios de engrase y tornillos de ajuste, el interruptor es más integral y fácil de mantener.
2. Se utiliza soldadura fuerte de cobre entre las varillas conductoras y los contactos y entre las varillas y los asientos de dedos, además de conexiones flexibles entre los dedos y los asientos de dedos, lo que reduce enormemente la resistencia del circuito principal en comparación con las conexiones atornilladas y reduce el calentamiento de los contactos en operación. La varilla de puesta a tierra utiliza aleación de aluminio de alta conductividad y los contactos son piezas fundidas de cobre; se añaden conexiones flexibles en la unión varilla-base y entre los dedos de puesta a tierra y sus asientos, mejorando enormemente la conductividad del circuito de puesta a tierra.
3. Las partes conductoras expuestas son de cobre plateado: brillantes, elegantes, fuertemente resistentes a la corrosión y duraderas.
4. El ajuste eje-orificio se mejora de hierro-cobre a cobre-cobre o acero inoxidable-cobre, resolviendo el problema de agarrotamiento en el uso prolongado a la intemperie. Las piezas estándar expuestas son de acero inoxidable y las piezas metálicas están galvanizadas en caliente para resistencia a la corrosión. Estos tratamientos permiten que el seccionador de punto neutro GW13 se adapte a la operación prolongada a la intemperie.
Principales parámetros técnicos
| Nombre | Unidad | GW13-40.5 | GW13-72.5 | GW13-126 |
|---|---|---|---|---|
| Tensión nominal | kV | 40.5 | 72.5 | 126 |
| Corriente nominal | A | 630 | 630 | 630 |
| Corriente nominal de corta duración soportada 4 s | kA | 8 | 20 | 20 |
| Corriente nominal de cresta soportada | kA | 20 | 50 | 50 |
| Duración nominal del cortocircuito | s | 2 | 2 | 2 |
| Tensión soportada a frecuencia industrial de 1 min (valor eficaz) | kV | 80 | 140 | 95 |
| Tensión soportada a impulso tipo rayo (cresta) 1,2/50 μs | kV | 185 | 325 | 250 |
| Par de operación del mecanismo manual | N.m | 2000 | 150 | 2000 |
| Vida mecánica | operaciones | 2000 | 2000 | 2000 |
| Separación de aislamiento mínima tras la apertura | mm | ≥375 | ≥675 | ≥1050 |
| Resistencia del circuito principal | μΩ | ≤180 | ≤200 | ≤250 |
| Peso unipolar | kg | 120 | 125 | 150 |
| Mecanismo de operación asociado | - | Mecanismo manual CS17G o mecanismo motorizado CJ6, CK7 | ||
Dimensiones generales y de instalación

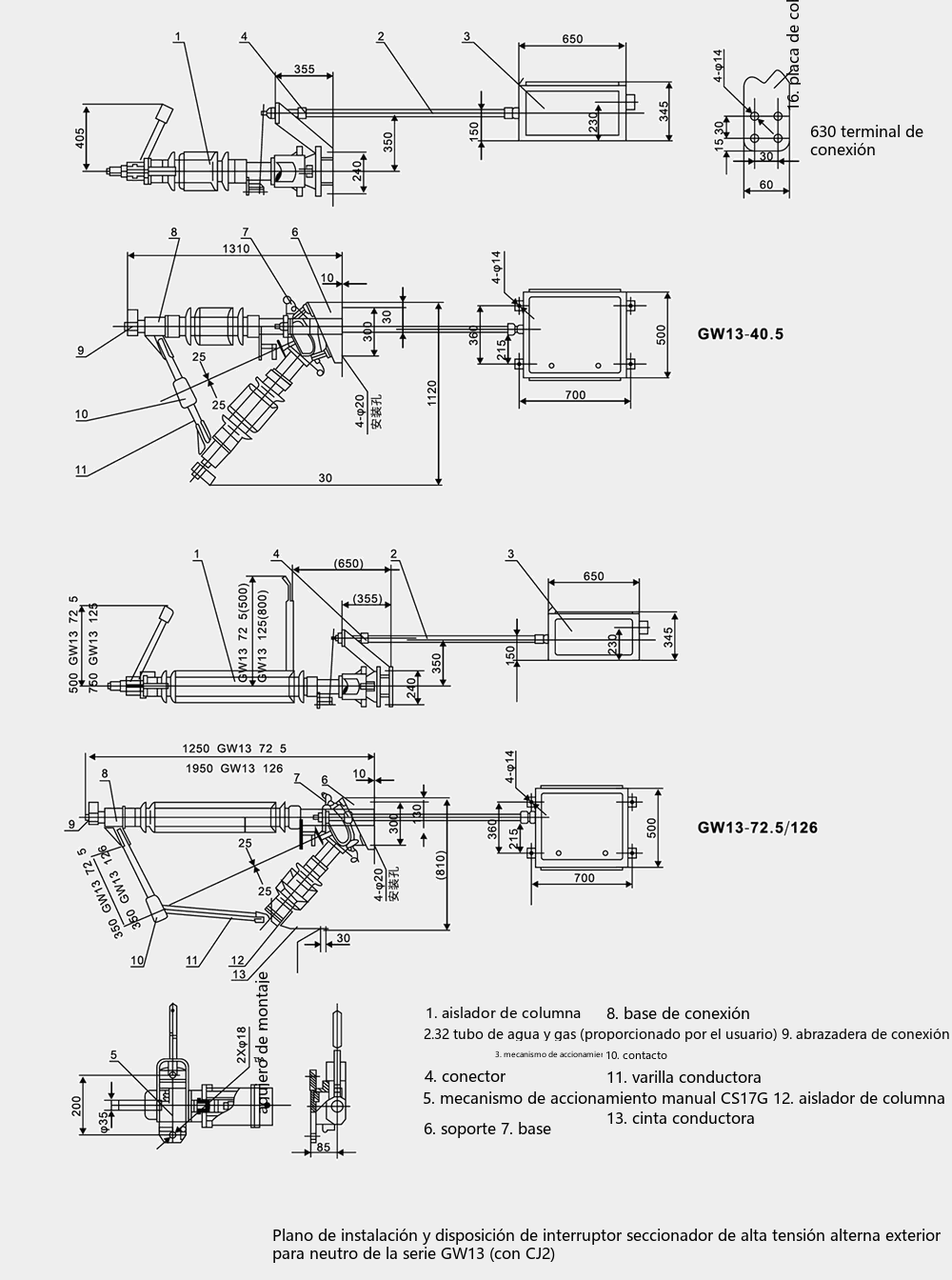

Disposición de instalación y descripción de componentes del seccionador de alta tensión de CA de exterior de punto neutro de la serie GW13 (con CJ2)
Estructura: 1 aislador de columna, 2 tubo de agua-gas de 32 (suministrado por el usuario), 3 mecanismo de operación motorizado CJ2, 4 conectores, 5 mecanismo de operación manual CS17G, 6 soporte, 7 base, 8 asiento de terminal, 9 abrazadera de terminal, 10 contacto, 11 varilla conductora, 12 aislador de columna, 13 tira conductora. La figura anterior muestra la disposición de instalación y los componentes del seccionador de punto neutro GW13.
