Descripción general del producto
El seccionador de alta tensión de exterior GW9-12/630A se utiliza en sistemas de distribución monofásicos de 12kV (tensión de operación máxima 12kV) CA 50 Hz como punto de corte visible y dispositivo de aislamiento de seguridad durante el mantenimiento de líneas y equipos. Es de estructura de apertura vertical de corte único; el aislador de columna de cada seccionador unipolar está montado en su propia base, compuesto principalmente por la base, los aisladores de columna, el circuito conductor principal y el dispositivo de autobloqueo. La estructura de cuchilla abre y cierra el circuito; cada cuchilla de fase consta de dos cuchillas conductoras con resortes de compresión a ambos lados; ajustando la altura del resorte se obtiene la presión de contacto requerida. El interruptor se opera con una pértiga de gancho aislante, y la cuchilla lleva un dispositivo de autobloqueo.
Principales parámetros técnicos
| Elemento | Subelemento | Unidad | Valor | |||
|---|---|---|---|---|---|---|
| Tensión nominal | - | kV | 10 | 15 | ||
| Tensión de operación máxima | - | kV | 12 | 17.5 | ||
| Nivel de aislamiento nominal | Tensión soportada a frecuencia industrial de 1 min (valor eficaz) - a tierra | kV | 40 | 40 | ||
| Tensión soportada a frecuencia industrial de 1 min (valor eficaz) - en el corte | kV | 47 | 47 | |||
| Tensión soportada a impulso tipo rayo (cresta) - a tierra | kV | 105 | 105 | |||
| Tensión soportada a impulso tipo rayo (cresta) - en el corte | kV | 120 | 120 | |||
| Frecuencia nominal | - | Hz | 50 | |||
| Corriente nominal | - | A | 200 | 400 | 630 | 1250 |
| Corriente térmica de 4 s (valor eficaz) | - | kA | 6.3 | 12.5 | 20 | 31.5 |
| Corriente dinámica (cresta) | - | kA | 16 | 31.5 | 50 | 80 |
| Línea de fuga | - | mm | 300 | 380 | ||
| Vida mecánica | - | operaciones | 2000 | |||
Dimensiones generales y de instalación

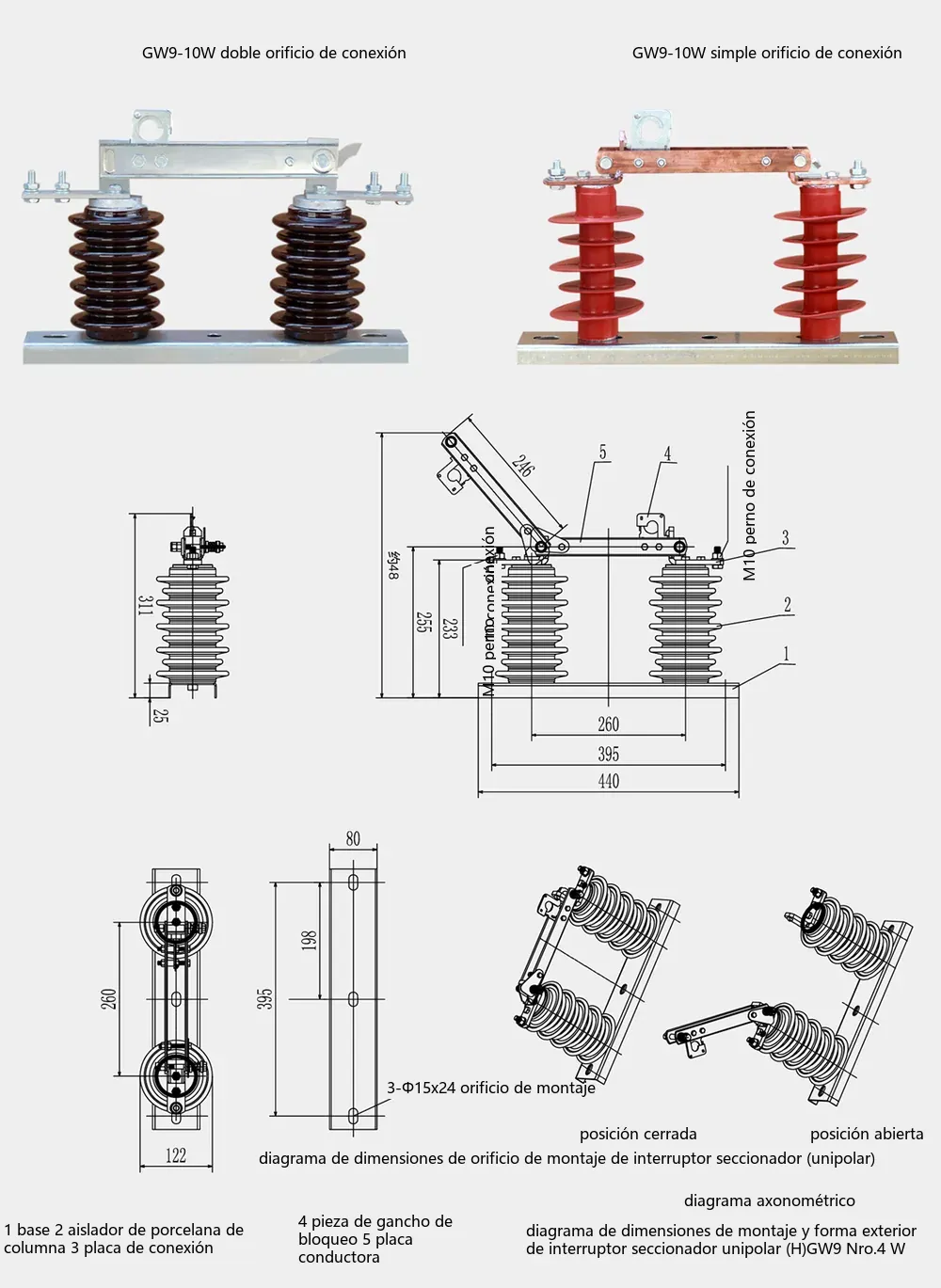

Foto del producto del seccionador GW9-10W y diagrama de dimensiones de instalación
Estructura: 1 base, 2 aislador de columna, 3 placa de conexión, 4 conjunto de gancho de bloqueo, 5 placa conductora. El seccionador de alta tensión de exterior GW9-12/630 consta de las piezas anteriores de base, aislador de columna, placa de conexión y otros componentes, compacto y fácil de instalar.
Condiciones de servicio
① Temperatura ambiente: límite superior +40℃, límite inferior -30℃ (pedido especial para regiones frías); ② Altitud: no superior a 1000 m (por encima de 1000 m el nivel de aislamiento puede corregirse según GB311.1); ③ Velocidad del viento: no superior a 35 m/s; ④ Espesor de hielo: no superior a 10 mm; ⑤ Intensidad sísmica: no superior a grado 8; ⑥ El sitio debe estar libre de inflamables, explosivos, polvo denso, corrosión química y vibración violenta. El seccionador de alta tensión de exterior GW9-12/630A mantiene una operación flexible y un aislamiento fiable durante mucho tiempo en las condiciones normales de servicio anteriores.
