Descripción general del producto
El seccionador de alta tensión de exterior GW1-10/630A se instala en líneas de equipos de distribución de alta tensión de exterior para cortar y transferir líneas con tensión pero sin carga. El producto es un aparato trifásico compuesto por tres seccionadores unipolares independientes. Cada seccionador unipolar tiene los mismos componentes, como la base, los aisladores de columna, los contactos fijos delantero y trasero, la cuchilla y los cuernos de arco. El seccionador de alta tensión de exterior GW1-12G es un nuevo interruptor desarrollado para resolver los problemas del interruptor GW1 original, rediseñado según las normas nacionales e internacionales actuales. Lleva una cuchilla de puesta a tierra, lo que evita eficazmente errores de operación como "poner a tierra una línea con tensión" o "cerrar sobre una línea puesta a tierra", de modo que los operarios ya no necesitan colgar cables de puesta a tierra independientes. Su rendimiento eléctrico y mecánico cumple plenamente con GB1985 y su primera enmienda e IEC 129 e IEC 694; es el reemplazo mejorado de los seccionadores de exterior de 10kV actuales. El seccionador de alta tensión de exterior GW1-12LT es de tipo doble columna de apertura vertical, equipado con un mecanismo manual antilluvia CS8-5D o un mecanismo motorizado CX-6. Es un interruptor de cuchilla de base común trifásica, dividido en base, aisladores y partes conductoras; la base es un bastidor soldado con el eje, placas dobladas y acero angular, con seis aisladores de porcelana fijados en ella, dos por polo; los aisladores de operación trifásicos están montados en el eje para accionar las cuchillas trifásicas; la parte conductora consta de contactos, cuchillas y asientos de contacto presionados por resortes. Al abrir, la palanca de operación gira el eje de modo que el aislador de operación empuja la cuchilla hacia arriba para separarla de los contactos; la cuchilla gira alrededor del asiento de contacto y los contactos se mueven hacia arriba con ella hasta la posición abierta. Al cerrar, la palanca gira el eje de modo que el aislador tira de la cuchilla hacia abajo hasta que se encuentra con los contactos y los gira juntos hasta la posición cerrada. El seccionador de alta tensión de exterior GW1-10/630A es de estructura sencilla y fácil de operar, y es adecuado para el aislamiento y la transferencia en líneas de distribución de alta tensión de exterior.
Principales parámetros técnicos
| N.º | Elemento | Subelemento | Unidad | Valor | |||
|---|---|---|---|---|---|---|---|
| 01 | Tensión nominal | - | kV | 10 | 15 | 20 | - |
| 02 | Tensión de operación máxima | - | kV | 12 | 17.5 | 24 | - |
| 03 | Nivel de aislamiento nominal | Tensión soportada a frecuencia industrial de 1 min (valor eficaz) - a tierra | kV | 40 | 40 | 50 | - |
| Tensión soportada a frecuencia industrial de 1 min (valor eficaz) - en el corte | kV | 47 | 47 | 60 | - | ||
| Tensión soportada a impulso tipo rayo (cresta) - a tierra | kV | 105 | 105 | 125 | - | ||
| Tensión soportada a impulso tipo rayo (cresta) - en el corte | kV | 120 | 120 | 145 | - | ||
| 04 | Frecuencia nominal | - | Hz | 50 | |||
| 05 | Corriente nominal | - | A | 200 | 400 | 630 | 1250 |
| 06 | Corriente térmica de 4 s (valor eficaz) | - | kA | 6.3 | 12.5 | 20 | 31.5 |
| 07 | Corriente dinámica (cresta) | - | kA | 16 | 31.5 | 50 | 80 |
| 08 | Mecanismo de operación asociado | - | - | Mecanismos manuales antilluvia CS8-1, CS8-D, CS8-5 o mecanismo de operación motorizado CX6 | |||
Dimensiones generales y de instalación

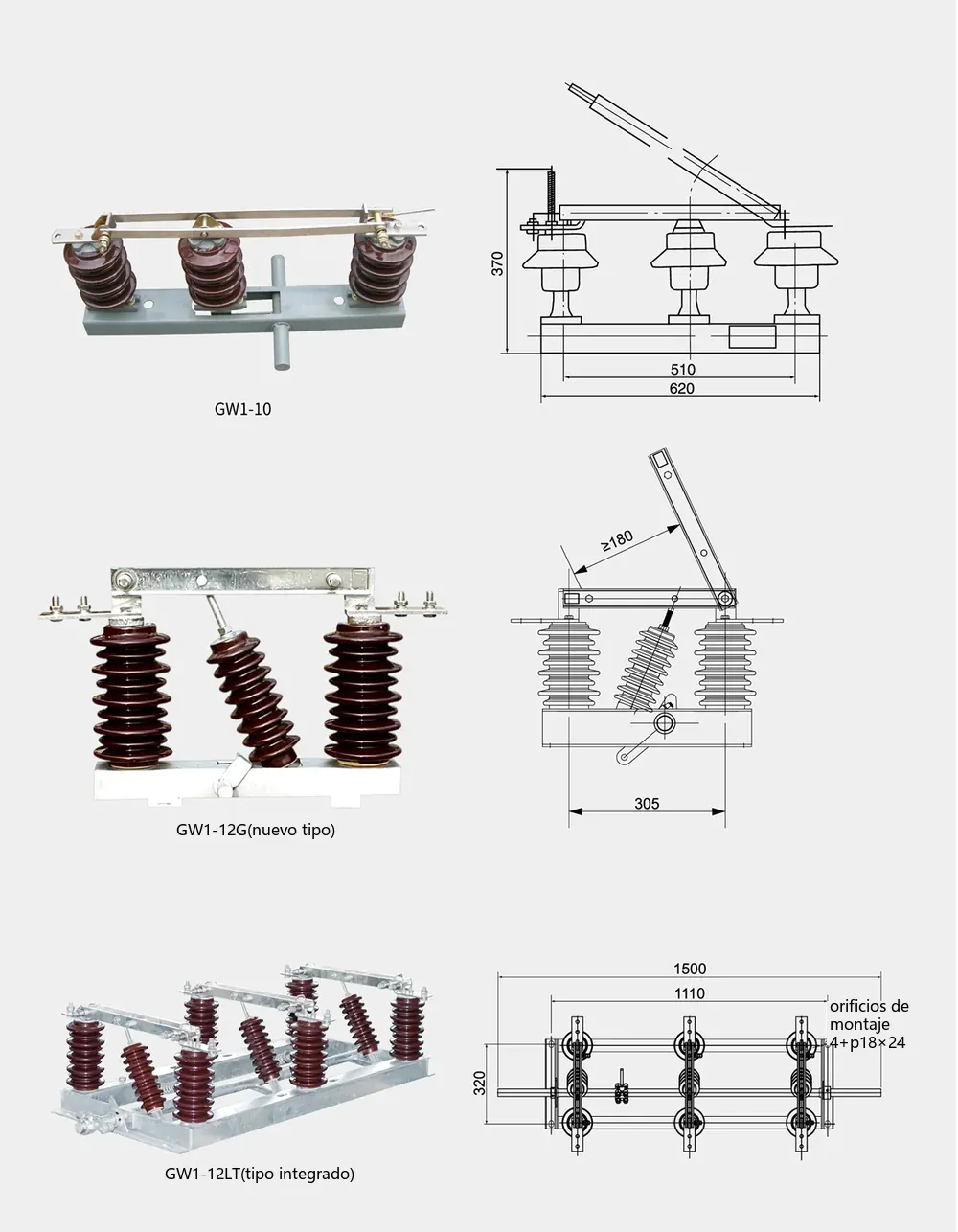

La figura anterior muestra las dimensiones generales y de instalación del seccionador de alta tensión de exterior GW1-10 (GW1-10, GW1-12G nuevo tipo y GW1-12LT tipo integral con sus correspondientes diagramas de dimensiones).
