Descripción general del producto
El seccionador de alta tensión de exterior DCD-1-12kV (tipo de gama alta) es un seccionador monofásico montado en poste de exterior que proporciona al personal de mantenimiento un corte visible y también puede servir como punto de seccionamiento. Es un seccionador de doble columna: los aisladores y pernos están bloqueados en una base galvanizada en caliente; el interruptor se opera tirando de la anilla de tracción. El límite de apertura de la cuchilla es de 160° por defecto (modificable a 90° en obra o eliminable por completo). Al instalar el seccionador HGW26, puede montarse una placa posterior opcional, fijada en el travesaño para fijar el interruptor.
Instalación
El seccionador unipolar de exterior DCD-1-12kV tiene modos de montaje de poste simple y poste doble: suspensión o montaje vertical, utilizando un travesaño simple con abrazadera o un travesaño doble (véase la muestra del producto para los planos de instalación). Los pernos M12 de los terminales deben apretarse a unos 80 N·m. Véase la figura siguiente para el método de montaje y téngase en cuenta la dirección de los pernos.
Principales parámetros técnicos
| Elemento | Subelemento | Unidad | Valor |
|---|---|---|---|
| Tensión nominal | - | kV | 12 |
| Tensión de operación máxima | - | kV | 12 |
| Nivel de aislamiento nominal | Tensión soportada a frecuencia industrial de 1 min (valor eficaz) - a tierra | kV | 40 |
| Tensión soportada a frecuencia industrial de 1 min (valor eficaz) - en el corte | kV | 47 | |
| Tensión soportada a impulso tipo rayo (cresta) - a tierra | kV | 105 | |
| Tensión soportada a impulso tipo rayo (cresta) - en el corte | kV | 120 | |
| Frecuencia nominal | - | Hz | 50 |
| Elemento | Unidad | 200A | 400A | 630A | 800A | 1000A | 1250A |
|---|---|---|---|---|---|---|---|
| Corriente nominal | A | 200 | 400 | 630 | 800 | 1000 | 1250 |
| Corriente térmica de 4 s (valor eficaz) | kA | 6.3 | 12.5 | 20 | 25 | 25 | 31.5 |
| Corriente dinámica (cresta) | kA | 16 | 31.5 | 50 | 63 | 63 | 80 |
| Línea de fuga | mm | 300 | 380 | ||||
| Vida mecánica | operaciones | 2000 | |||||

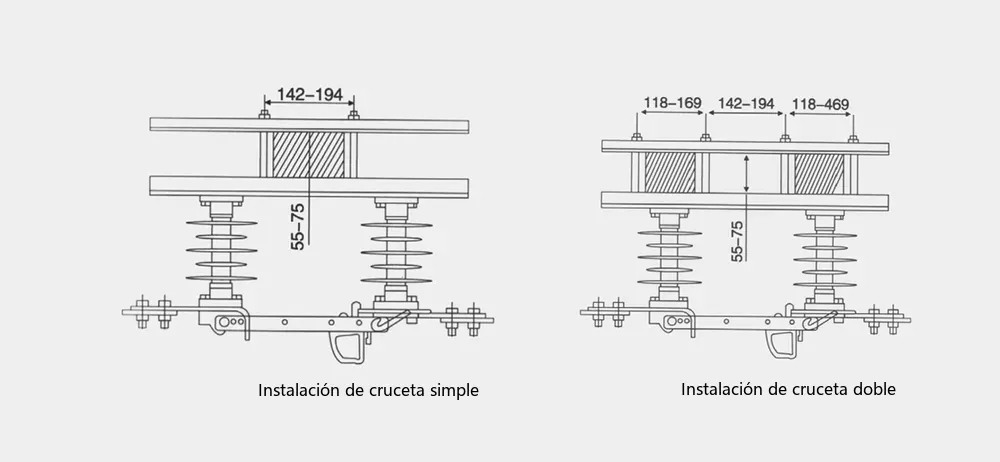

Dimensiones generales y de instalación
La figura anterior muestra los modos de montaje de travesaño simple y travesaño doble del seccionador de alta tensión de exterior DCD-1-12kV.
Condiciones de servicio
① Temperatura ambiente: límite superior +40℃, límite inferior -30℃ (pedido especial para regiones frías); ② Altitud: no superior a 1000 m (por encima de 1000 m el nivel de aislamiento puede corregirse según GB311.1); ③ Velocidad del viento: no superior a 35 m/s; ④ Espesor de hielo: no superior a 10 mm; ⑤ Intensidad sísmica: no superior a grado 8; ⑥ El sitio debe estar libre de inflamables, explosivos, polvo denso, corrosión química y vibración violenta. El seccionador de alta tensión de exterior DCD-1-12kV mantiene una operación flexible y un aislamiento fiable durante mucho tiempo en las condiciones normales de servicio anteriores.
