Descripción general
El interruptor automático de vacío de exterior de la serie ZW32-12(G) (en lo sucesivo, "el interruptor automático") es aparamenta de distribución de exterior trifásica CA 50Hz con una tensión nominal de 12kV. El interruptor automático se utiliza principalmente para el cierre y corte de corriente de carga, corriente de sobrecarga y corriente de cortocircuito en líneas eléctricas. Dispone de protección contra sobrecarga y cortocircuito, cumple los requisitos de control y medición y puede realizar funciones de control y monitoreo remotos. Se utiliza ampliamente en subestaciones y sistemas de distribución de empresas industriales y mineras para control y operación, y es especialmente adecuado para lugares que requieren operaciones frecuentes. El interruptor automático cumple con normas técnicas como GB1984-2003, DL/T402-2007 e El interruptor automático de vacío de la serie ZW32-12(G) está diseñado para instalación montada en poste y ofrece un rendimiento de conmutación fiable en redes de distribución de exterior.

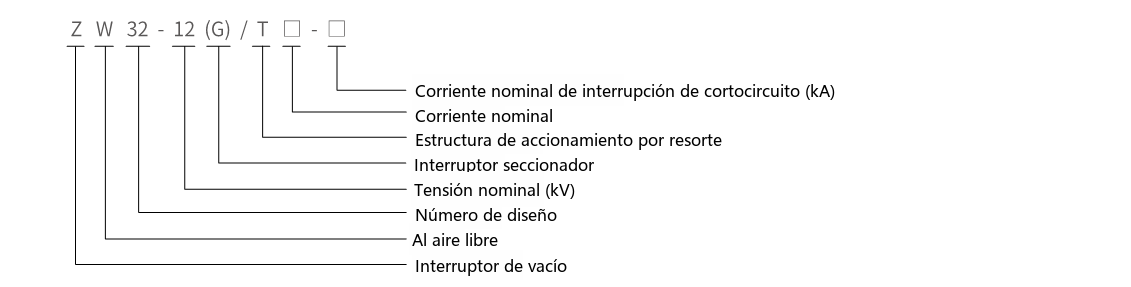

Designación de tipo
Condiciones normales de servicio
El interruptor automático ZW32-12(G) adopta un diseño seco de tipo columna trifásica con construcción totalmente cerrada y buen rendimiento de sellado. Ofrece excelentes propiedades de resistencia a la humedad y anticondensación, lo que lo hace adecuado para regiones de alta temperatura y humedad. La extinción de arco en vacío garantiza un aislamiento fiable, así como un rendimiento de corte y cierre fiable, sin riesgo de incendio ni explosión.
Las operaciones de apertura y cierre del ZW32-12(G) pueden realizarse manualmente, eléctricamente o por control remoto. El mecanismo de operación está sellado en la parte inferior de la envolvente del interruptor, lo que evita eficazmente la oxidación causada por la exposición prolongada a la intemperie. El mecanismo de operación presenta un diseño novedoso, estructura sencilla, accionamiento fiable y tamaño compacto, con una vida mecánica de hasta 10.000 operaciones.

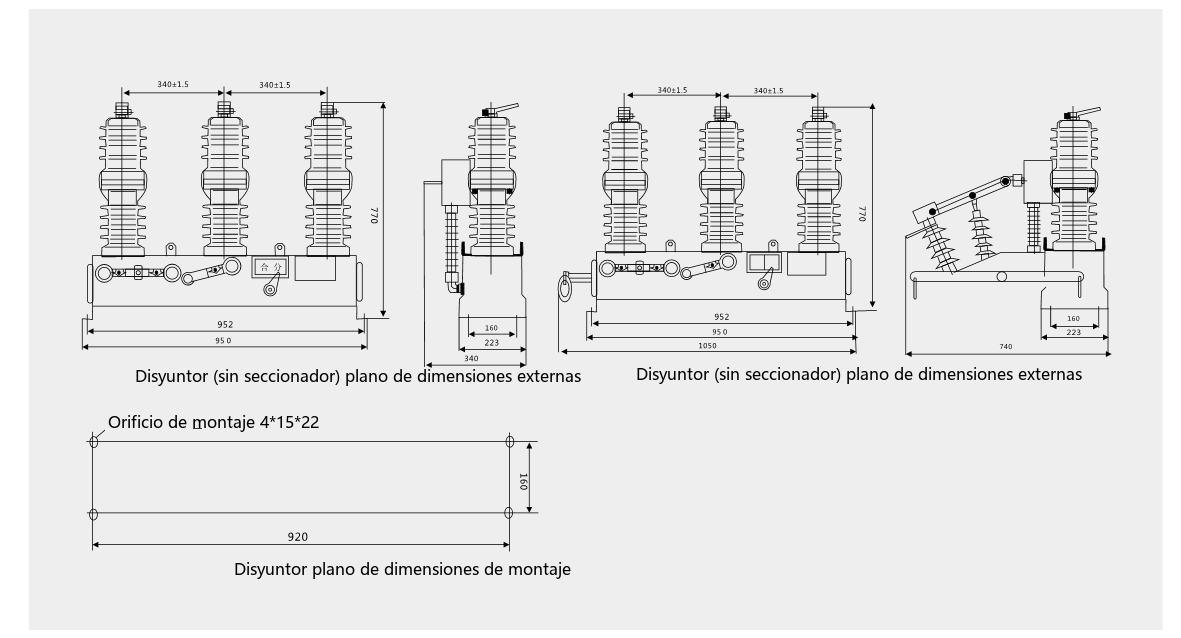

Dimensiones generales y de instalación
Parámetros técnicos (ver tabla)
| N.º | Elemento | Unidad | 630A | 1250A | |
|---|---|---|---|---|---|
| 1 | Tensión nominal | kV | - | 12 | |
| 2 | Corriente nominal | A | 630 | 1250 | |
| 3 | Frecuencia nominal | Hz | - | 50 | |
| 4 | Nivel de aislamiento nominal | Seco (tensión soportada a frecuencia industrial) | - | - | 42/48 (corte) |
| Tensión soportada a frecuencia industrial 1 min (húmedo) | - | - | 34 | ||
| Circuito secundario a tierra | - | - | 2 | ||
| - | Tensión soportada a impulso tipo rayo (cresta) | - | - | 75/85 (corte) | |
| 5 | Corriente nominal de corte en cortocircuito | kA | 20 | 25 | |
| 6 | Corriente nominal de cierre en cortocircuito (cresta) | kA | 50 | 63 | |
| 7 | Corriente nominal de corta duración soportada | kA | 20 | 25 | |
| 8 | Corriente nominal de cresta soportada | kA | 50 | 63 | |
| 9 | Veces de corte de la corriente nominal de corte en cortocircuito | veces | 30 | ||
| 10 | Duración nominal del cortocircuito | s | 4 | ||
| 11 | Tensión nominal de operación y tensión nominal del circuito auxiliar | - | DC220, AC220, AC/DC220 | ||
| 12 | Secuencia de operación nominal | - | O-0.3s-CO-180s-CO | ||
| 13 | Corriente nominal del disparador de sobrecorriente | A | 5 | ||
| 14 | Vida mecánica | veces | 10000 | ||
| 15 | Espesor de desgaste acumulado admisible de contactos fijos y móviles | mm | 3 | ||
| 16 | Corriente nominal del disparador de sobrecorriente | A | 5 | ||
| 17 | Relación del transformador de corriente | - | 200/5, 400/5, 600/5 | ||
| 18 | Separación de contactos | mm | 9±1 | ||
| 19 | Sobrecarrera de contactos | mm | 2±0.5 | ||
| 20 | Velocidad media de apertura | m/s | 1.2±0.3 | ||
| 21 | Velocidad media de cierre | m/s | 0.6±0.2 | ||
| 22 | Tiempo de apertura | ms | 20~40 | ||
| 23 | Tiempo de cierre | ms | 30~60 | ||
| 24 | Tiempo de rebote en el cierre | ms | ≤2 | ||
| 25 | No simultaneidad de apertura/cierre de los tres polos | ms | ≤2 | ||
| 26 | Resistencia DC del circuito entre fases | µΩ | ≤80 (≤150 con seccionador) | ||
