Descripción general
El interruptor automático de vacío de exterior ZW32ABG-12 adopta el principio de extinción de arco en vacío y un mecanismo de operación de imán permanente, integrando tecnología de microprocesador, tecnología moderna de comunicación en red y nuevos materiales de fabricación de aparamenta. Es un dispositivo de distribución de exterior con una tensión nominal de 12kV y CA trifásica de 50 Hz. Este interruptor automático de vacío de exterior ZW32ABG-12 se utiliza ampliamente en redes de distribución urbanas como interruptor de seccionalización o de enlace, o en sistemas de distribución rurales. Como interruptor de salida de subestaciones de exterior, el interruptor automático de vacío de exterior ZW32ABG-12 puede realizar eficazmente la función de un reconectador tradicional, cortando y cerrando corriente de carga y El ZW32ABG-12 está diseñado para instalación montada en poste y ofrece un funcionamiento fiable y libre de mantenimiento en redes de distribución de exterior.

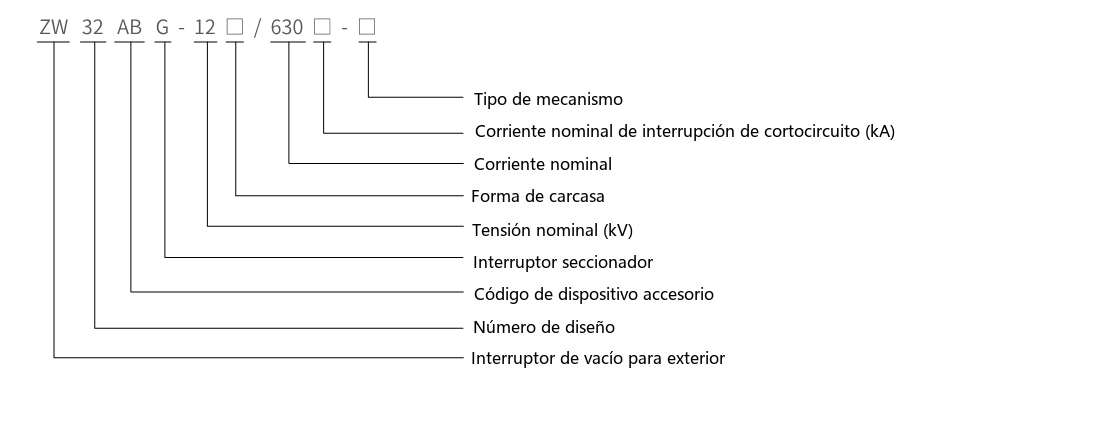

Designación de tipo
Entorno normal de servicio
◇ Temperatura ambiente del aire: -40°C a +55°C, diferencia de temperatura diaria: variación diaria 25°C; ◇ Altitud: no superior a 2000m; ◇ Velocidad del viento: no superior a 35 m/s; ◇ Nivel de contaminación: IV;
Lugar de instalación: un lugar libre de peligros inflamables, explosivos y químicamente corrosivos;
◇ Intensidad sísmica no superior a grado 8;
| N.º | Elemento | Unidad | Dato |
|---|---|---|---|
| 1 | Separación de contactos | mm | 9±1 |
| 2 | Sobrecarrera de contactos | mm | 2.05 |
| 3 | Velocidad de apertura | m/s | 1±0.2 |
| 4 | Velocidad de cierre | m/s | 0.6±0.2 |
| 5 | Tiempo de rebote de contactos al cerrar | ms | ≤2 |
| 6 | Distancia entre centros de fase | mm | 340±1.5 |
| 7 | Asincronismo de apertura/cierre trifásico | ms | ≤2 |
| 8 | Resistencia del circuito conductor de cada fase | μΩ | <80 (excluyendo seccionador y CT) |
| 9 | Tiempo de cierre | ms | 30~80 |
| 10 | Tiempo de apertura | ms | 23~45 |
| 11 | Peso | kg | aprox. 105 |

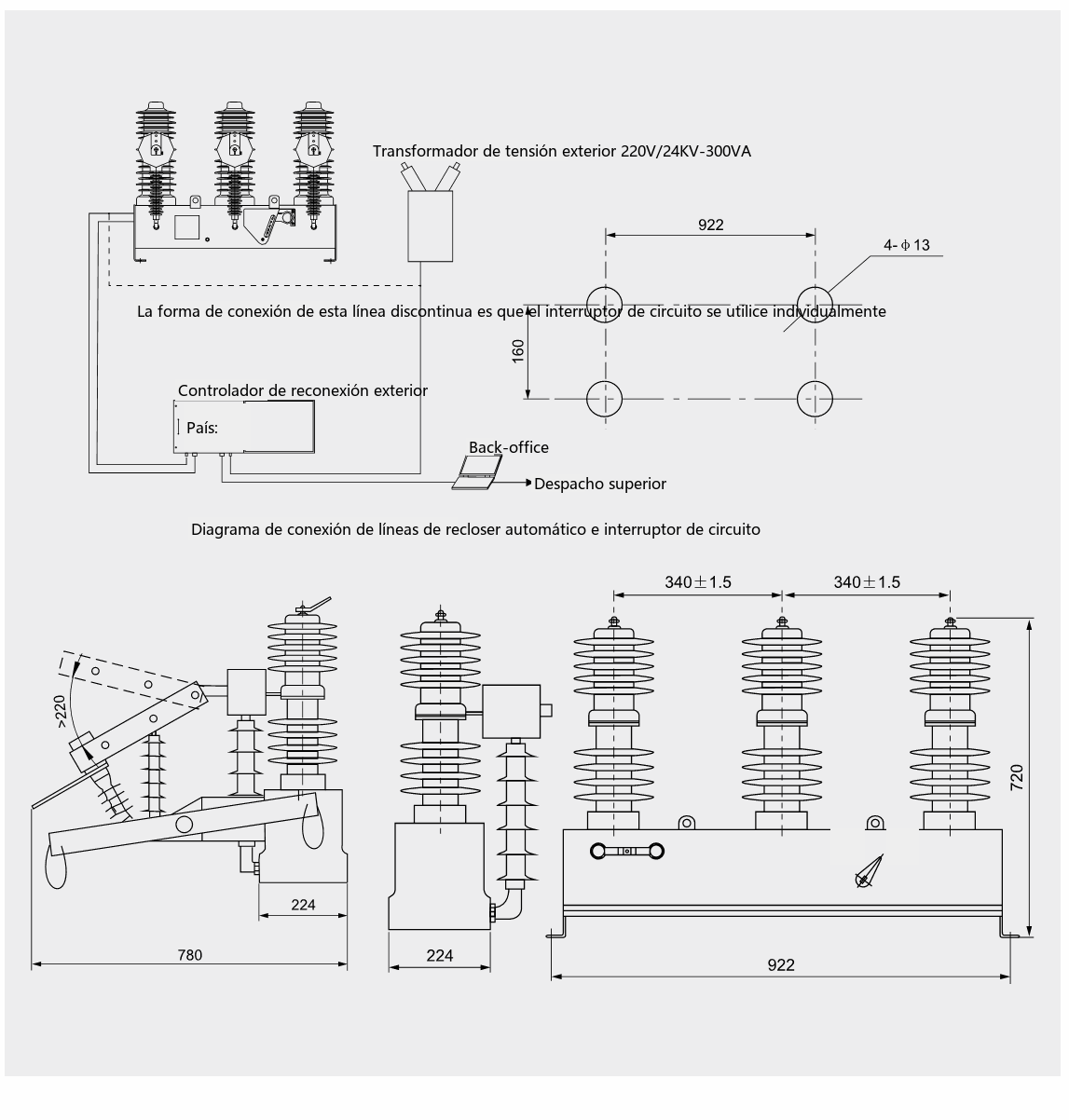

Dimensiones generales y de montaje
