Descripción general del producto
El interruptor automático de vacío de exterior de seccionalización ZW32-12FG/630A (interruptor vigilante) es un equipo de distribución de exterior con una tensión nominal de 12kV, trifásico CA 50 Hz. El interruptor automático se utiliza principalmente para el corte y cierre de corriente de carga, corriente de sobrecarga y corriente de cortocircuito en sistemas eléctricos, y proporciona protección instantánea y de falta a tierra, recuentos de recierre seleccionables, control local/remoto y comunicación remota; se utiliza para protección y control en subestaciones y sistemas de distribución industrial y minero. Cuando se produce una falta dentro de la instalación de un cliente conectado a una línea de 12kV mediante una conexión en T, o aunque se produzca en el lado del cliente del interruptor de entrada, su tiempo de actuación de protección no se coordina con la protección del interruptor de salida de la subestación, el interruptor de salida de la subestación disparará. Si la falta es permanente y el recierre de la subestación falla, un accidente dentro del límite de un cliente de media tensión dejará sin suministro toda la línea troncal de distribución. Este tipo de accidentes en cascada, comunes en la red, causan grandes pérdidas a la sociedad. El interruptor automático de vacío de exterior de seccionalización ZW32-12FG/630A (interruptor vigilante) (en lo sucesivo, el interruptor automático), instalado en el límite de responsabilidad de la línea aérea, es decir, en el extremo frontal de la línea de entrada del cliente, elimina automáticamente las faltas monofásicas a tierra y las faltas de cortocircuito entre fases dentro del límite del cliente, evitando que las faltas se propaguen a la línea troncal, garantizando la seguridad del suministro de los clientes sin falta y mejorando la fiabilidad del suministro. Por lo tanto, el interruptor automático de vacío de exterior de seccionalización ZW32-12FG/630A (interruptor vigilante) se utiliza ampliamente en líneas aéreas de redes de distribución urbanas y rurales. El interruptor automático de vacío de exterior de seccionalización ZW32-12FG/630A es fácil de instalar, requiere poco mantenimiento y puede operar de forma fiable en líneas aéreas de redes de distribución de exterior durante largos períodos.

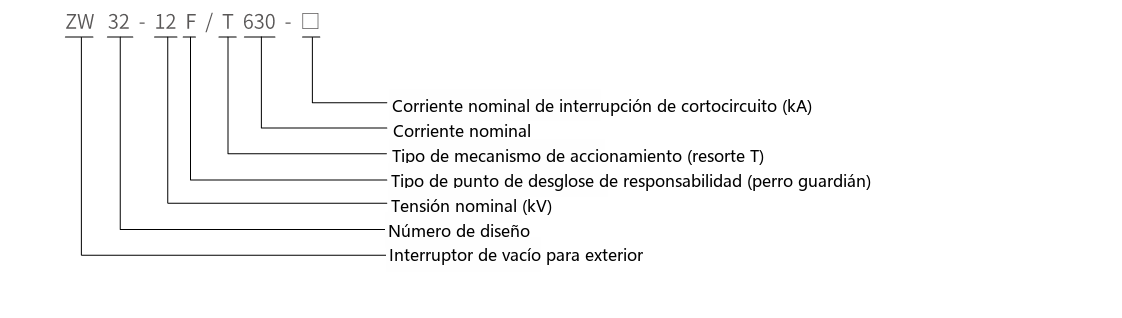

Designación de tipo
Condiciones normales de servicio
◇ Temperatura ambiente del aire: -40℃ a +40℃;
◇ Altitud: no superior a 2000 m; velocidad del viento no superior a 34 m/s (equivalente a 700 Pa sobre una superficie cilíndrica); grado de contaminación: Ⅳ;
◇ Sin vibraciones violentas frecuentes; intensidad sísmica no superior a grado 8;
◇ Libre de peligros de incendio, explosión y corrosión química.
| N.º | Elemento | Unidad | Valor |
|---|---|---|---|
| 1 | Tensión nominal | kV | 12 |
| 2 | Frecuencia nominal | Hz | 50 |
| 3 | Corriente nominal | A | 630 |
| 4 | Corriente nominal de corte en cortocircuito | kA | 20 |
| 5 | Corriente nominal de cresta soportada | kA | 50 |
| 6 | Corriente nominal de corta duración soportada | kA | 20 |
| 7 | Corriente nominal de cierre en cortocircuito (cresta) | kA | 50 |
| 8 | Resistencia mecánica | operaciones | 10000 |
| 9 | Número de operaciones nominales de corte en cortocircuito | operaciones | 30 |
| 10 | Tensión soportada a frecuencia industrial (1 min): (húmedo)/(seco) entre fases y a tierra/corte | kV | 42/48 |
| 11 | Tensión soportada a impulso tipo rayo (cresta) entre fases y a tierra/corte | kV | 75/85 |
| 12 | Tensión soportada a frecuencia industrial 1 min del circuito secundario | kV | 2 |

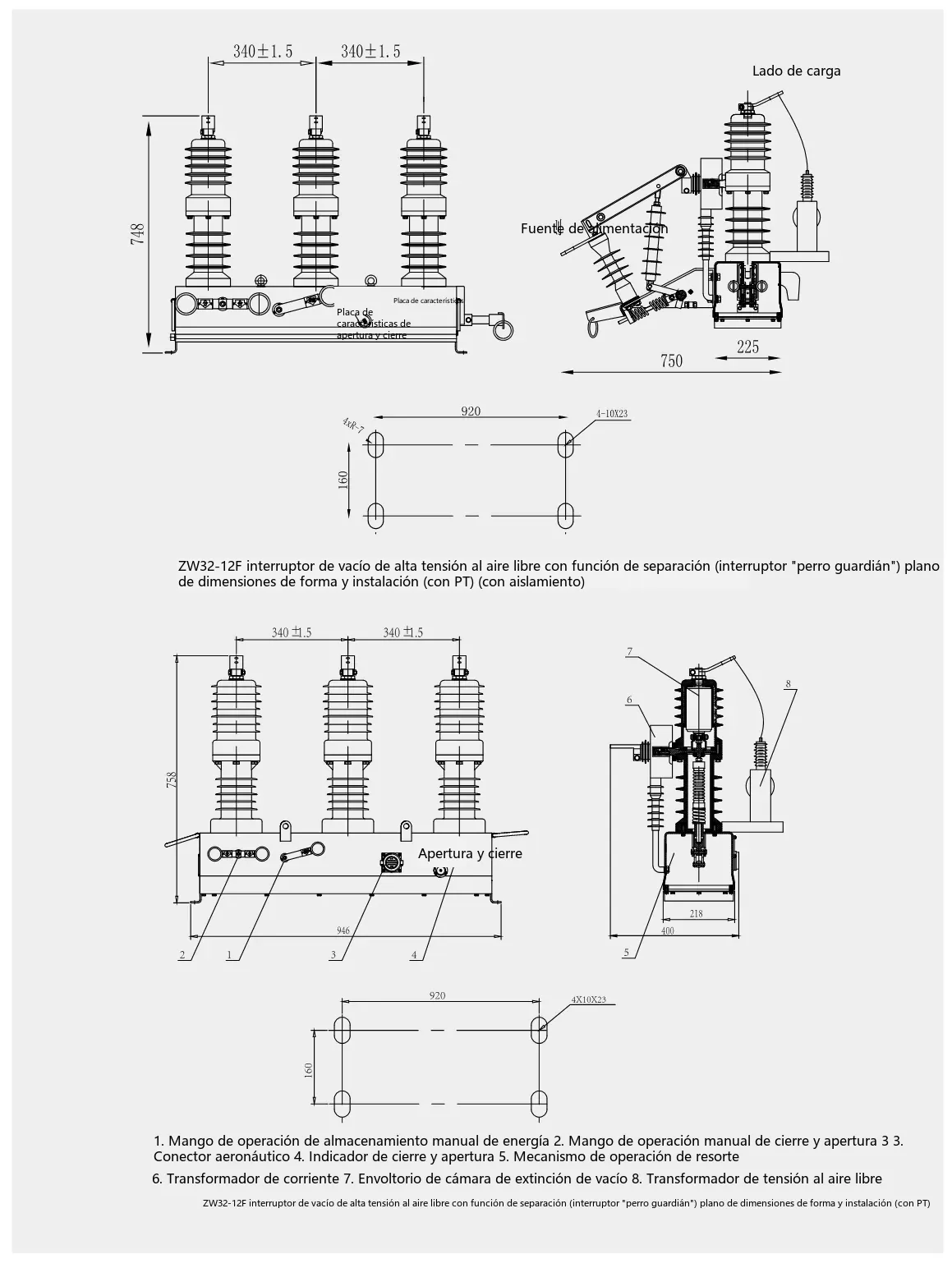

Dimensiones generales y de instalación
