Descripción general del producto
El interruptor automático de vacío de exterior ZW8-12/630A adopta extinción de arco en vacío y aislamiento de aire con un mecanismo de operación de resorte eléctrico, lo que proporciona una fuerte capacidad de extinción de arco, un elevado número de operaciones de corte en cortocircuito, sin riesgo de incendio ni explosión y fácil operación; es un producto de excelente rendimiento y alta practicidad. El interruptor automático de vacío de exterior ZW8-12/630A adopta una estructura general de caja común trifásica con conexiones mediante pasatapas; el tanque está lleno de aire seco y el mecanismo de operación de resorte eléctrico está dispuesto en el lateral del tanque, lo que permite un uso fiable en condiciones ambientales bastante severas. El interruptor de vacío adopta una envolvente cerámica, una estructura de contacto de campo magnético axial en forma de copa y material de contacto CuCr, lo que proporciona una excelente capacidad de corte y cierre en cortocircuito. El interruptor automático de vacío de exterior ZW8-12/630A es pequeño, ligero y de aspecto elegante. El interruptor de vacío y el pasatapas de soporte aislante tienen un diseño compacto, y la varilla conductora de salida está encapsulada con caucho de silicona, adaptándose a entornos climáticos y contaminados severos.

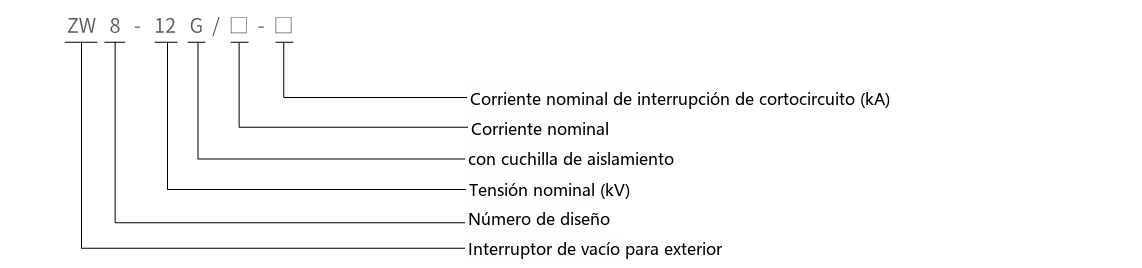

Designación de tipo
Parámetros técnicos
| N.º | Elemento | Unidad | Valor | |
|---|---|---|---|---|
| 1 | Tensión nominal | kV | 12 | |
| 2 | Corriente nominal | A | 630 | |
| 3 | Tensión soportada a frecuencia industrial en seco (1 min) | kV | 42 | |
| 4 | Tensión soportada a impulso tipo rayo (cresta) | 75 | ||
| 5 | Corriente nominal de corte en cortocircuito | kA | 162025 | |
| 6 | Corriente nominal de cierre en cortocircuito | 405063 | ||
| 7 | Corriente nominal de cresta soportada | kA | 405063 | |
| 8 | Corriente de corta duración soportada 4 s | 162025 | ||
| 9 | Secuencia de operación nominal | O-0.3s-CO-180s-CO | ||
| 10 | Número de operaciones nominales de corte de corriente de cortocircuito | operaciones | 30 | |
| 11 | Resistencia mecánica | 10000 | ||
| Tensión nominal del motor de acumulación de energía | DC o AC 220 | |||
| 12 | Tensión nominal de operación (con mecanismo de resorte especial) | Bobina de apertura | ||
| Bobina de cierre | ||||
| 13 | Corriente nominal del disparador de sobrecorriente | A | 5 | |
| 14 | Espesor de desgaste admisible de contactos móviles/fijos | mm | 3 | |
| 15 | Separación de contactos | mm | 11±1 | |
| 16 | Sobrecarrera (longitud de compresión del resorte de contacto) | mm | 3+1.0 | |
| 17 | No simultaneidad de cierre/apertura de los tres polos | ms | ≤2.3 | |
| 18 | Tiempo de rebote de contactos al cerrar | ms | ≤2 | |
| 19 | Velocidad media de apertura | m/s | 1.0±0.2 | |
| 20 | Velocidad media de cierre | m/s | 0.7±0.15 | |
| Tiempo de apertura | A la tensión de operación máxima | 0.015-0.05 | ||
| 21 | A la tensión de operación mínima | s | 0.03-0.06 | |
| 22 | Tiempo de cierre | 0.025-0.05 | ||
| 23 | Resistencia del circuito principal | μΩ | ≤120 (≤200 con G) |

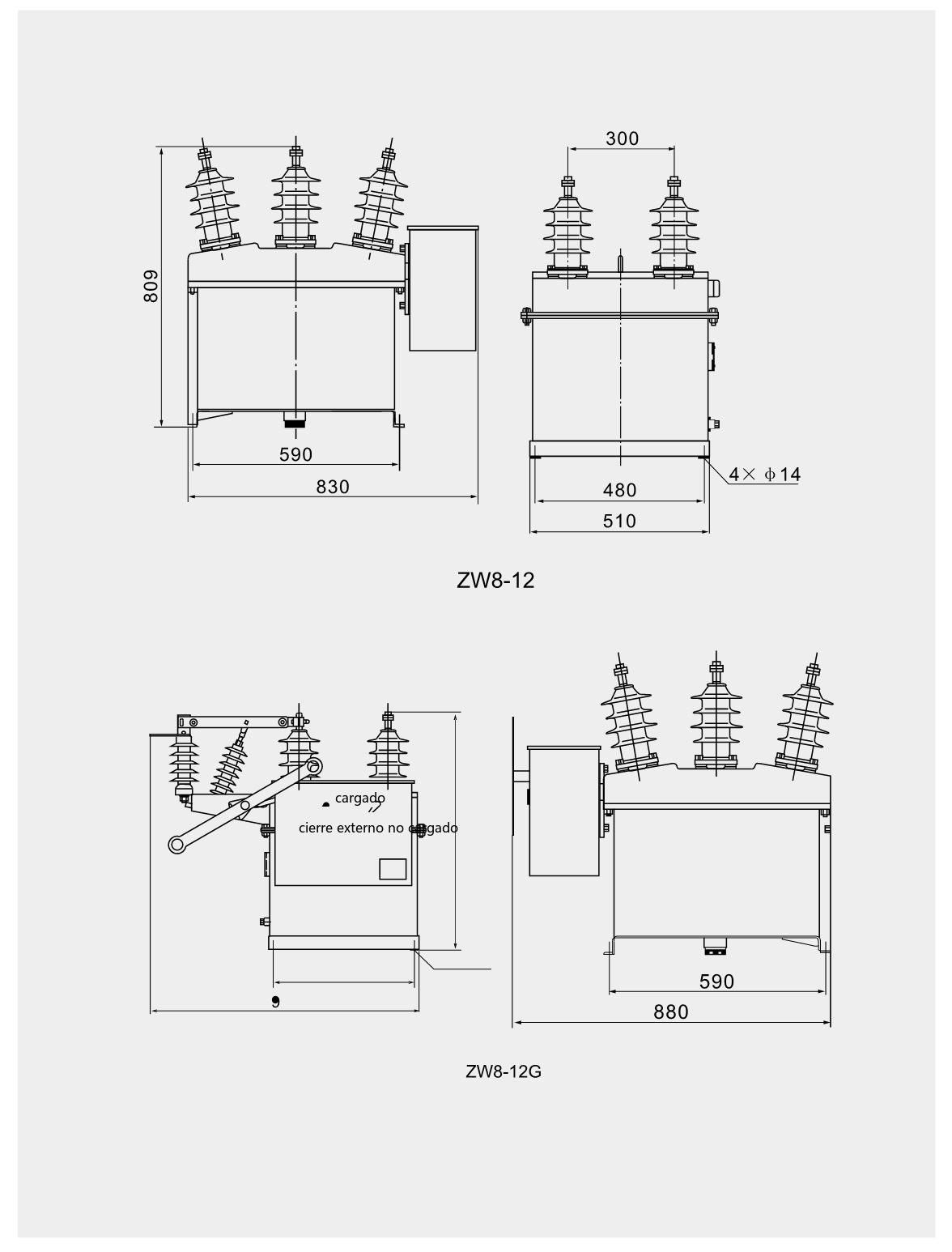

Dimensiones generales y de instalación
